    Новый дисплей для Native Instruments KORE 2

    Новый дисплей для Native Instruments KORE 2


    Native Instruments KORE 2 - очень интересный программно-аппаратный комплекс для музыкантов. Автор Hackaday.io под ником Bjørn Brandal решил подвергнуть её так называемому мидированию. То есть, добавлению MIDI-интерфейса к электронному (или даже не электронному) музыкальному инструменту, у которого его не было изначально. Это - нетривиальная задача, всякий раз требующая индивидуального подхода, ведь устроены инструменты по-разному, и все они спроектированы без учёта того, что их когда-нибудь будут мидировать. Столько всего подгонять приходится, импровизировать и переделывать на ходу. Обычно мидируют винтажные инструменты, но мастер решил взяться за современный. И он применил не просто MIDI, а MIDI по BLE. Bluetooth Low Energy, значит.

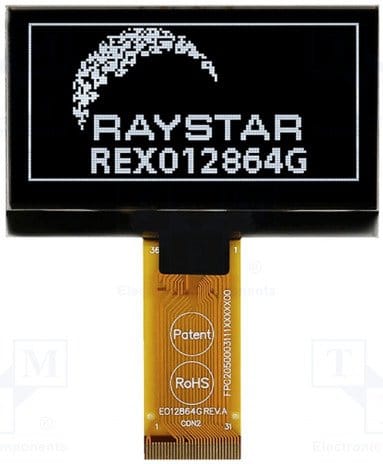

    Проект по переделке получился довольно крупный, включающий в себя, помимо прочего, замену индикатора. Мастер нашёл подходящий по размерам вариант - PMOLED-дисплей REX012864GWPP3N00000 фирм Microtips/Raystar. Он выполнен на контроллере SSD1309, который, в отличие от более распространённого SSD1306, не содержит встроенного повышающего преобразователя. А потому требует, чтобы на него подали извне напряжение от 12 до 13 В.

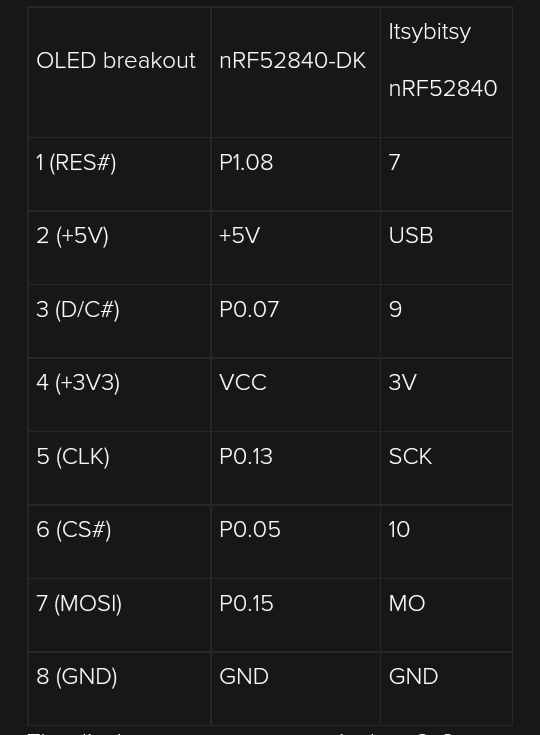

    На следующей таблице показано, куда что подавать:



    Логика у дисплея, как видим, питается от 3 В, но на новой самодельной плате для инструмента имеется и 5, поэтому мастер решил запитать повышающий преобразователь именно этим напряжением. А выполнить его на микросхеме MAX607. Выходное напряжение такого преобразователя определяется по формуле: Vвых= 2R4R5+1, расположение резисторов R4 и R5 показано на следующей схеме:



    Если компоненты, отмеченные на схеме звёздочками, снять, а перемычку замкнуть, выходное напряжение преобразователя упадёт с 13 В до 12.

    На одной плате с преобразователем предусмотрены и цепи для подключения дисплея к переделанному музыкальному инструменту по интерфейсу I2C или SPI. Второй бывает трёх- и четырёхпроводным, но в данном случае трёхпроводной невозможен, так как внутри контроллера SSD1309 линия BS0 соединена с общим проводом. Так что только четырёхпроводной. На схеме показано, как выставить перемычки в зависимости от выбранного интерфейса, а также как подобрать сопротивление резистора R1 в зависимости от выходного напряжения преобразователя.



    Плата с преобразователем напряжения и цепями подключения дисплея к различным интерфейсам выглядит так:



    Собранная плата с двух сторон:




    Файлы:

    Скетч для проверки устройства, которое для этого придётся подключить к плате nRF52840-DK с Arduino-загрузчиком. О том, что это за загрузчик, и где его взять, рассказано здесь. Тестовый скетч - из библиотеки u8x8 Оли Крауса и переделан под дисплей REX012864GWPP3N00000. В Arduino IDE нужно установить библиотеку u8g2.

    Схема в формате PDF

    Архив с файлами формата Eagle

    Архив с файлами формата Gerber

    Сборочный чертёж лицевой стороны платы в формате PDF

    Сборочный чертёж обратной стороны платы в формате PDF

    Перечень компонентов

    Схема, точнее, таблица с перечнем цепей для соединения устройств между собой при проверке:



    Внешний вид импровизированного "проверочного стенда":



    Библиотеку u8x8 следует настроить под данный тип дисплея так:

     //U8X8_SSD1309_128X64_NONAME0_4W_HW_SPI u8x8(cs ,dc ,reset);

    U8X8_SSD1309_128X64_NONAME0_4W_HW_SPI u8x8(10, 9, 7);


    Поскольку в музыкальном инструменте дисплей будет перевёрнут, изображение следует тоже перевернуть:

     void setup(void)
    {
      u8x8.begin();
      u8x8.setFlipMode(1);  //Flip display
    }


    Предлагаемая плата подходит для подключения данного дисплея и к другим устройствам с теми же интерфейсами.
