    «ЧАЙНЫЙ» самолет для зала


    Однажды в моделке наш знакомый OLEGSS R, Новосибирск, напившись специального авиамодельного чаю решил изготовить необычный самолет.

    Привожу изображение этой коробочки с чаем.

    Проектирование и изготовление модели преследовало несколько целей. Попробовать новую потолочную плитку, состоящую из спрессованных шариков, достаточно прочную и эластичную. Толщина 4,5мм, вес 22г.



    Поскольку самолет планировался к изготовлению как каркасно пленочный, было закуплено несколько вариантов упаковочной пленки и подвергнуто придирчивой экспертизе.

    А так-же при проектировании фюзеляжа модели центр давления отодвинут достаточно далеко в хвостовую часть. Этот прием позволил немного опустить носовую часть, поскольку её несущая поверхность меньше, полет "на ноже" должен проистекать более ровно.

    Шаблон крыльев.

    Во время вырезания заготовок встретились определенные трудности в резке. Пришлось применять очень острый нож и все закругления облегчений вырезать трубочкой. наконец все трудность преодолены заготовки элементов самолета вырезаны можно взвесить.

    Итого получилось 16г.
    Затем все рамочные элементы были обтянуты самой легкой пленкой с применением "Клея спрея 3М 77"
    Некоторые элементы усилены в наиболее напряженных местах полосками угля разрезанными на 4 части. Распорки усиления из угольных прутиков толщиной в 1мм.
    Сборка производилась с плоскости крыльев и нижней части фюзеляжа.


    На крыльях установлены стойки подпорки монтажа усиления. Они как дополнительные несущие плоскости для полета на ноже.


    Стойки шасси выполнены из угольного прутка в 1,5мм. Вместо колес применены башмаки с наклеенными полосками для лучшего скольжения. Все описанные приемы преследуют только одну цель изготовить наиболее легкую модель.


    Все тяги управления из прутка 1мм, шарниры термоусадка зафиксированной циакрином.




    Затем установлена верхняя вертикальная пластина фюзеляжа.

    Добавлены колонайзеры, также рамной конструкции обтянутые пленкой, на выступающие стойки фюзеляжа сверху и снизу.


    Установлены мотор и винт.

    Готов самолетик, можно лететь.


    Описание оборудования установленного на этом самолетике.

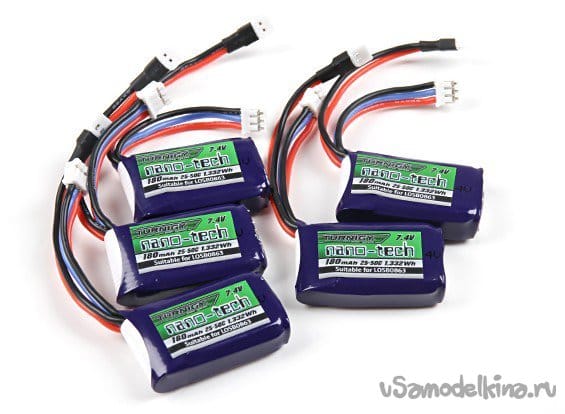

    Turnigy nano-tech 180mAh 2S 25C LiPoly Pack (Compatible LOSB0863) (5pcs)
    Емкость: 180mAh
    напряжение: 2S1P / 2 Cell / 7.4 V
    разряд: 25C постоянный
    вес: 13.7 g
    размеры: 36x20.5x10.5mm

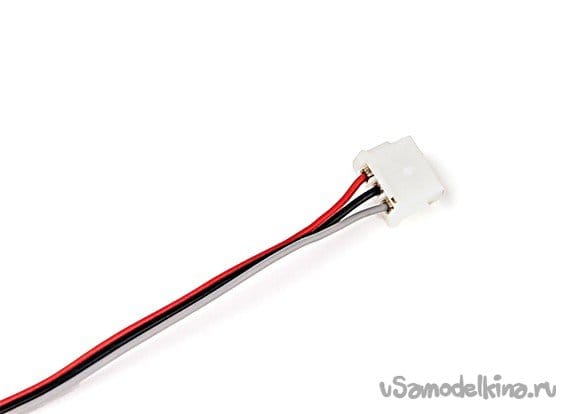

    разрядная вилка: E-Flight Ultra Micro

    Преимущества перед традиционными батареями LiPoly:
    * плотность мощности достигает 7,5 кВт/кг.
    • Меньше провисания напряжения во время высокоскоростного разряда, что дает больше мощности под нагрузкой.
    * Внутренний импеданс может достигать всего 1,2 МО по сравнению с 3мо стандартной Липоли.
    • Больший термоконтроль, упаковка обычно не превышает 60degC
    • набухание при большой нагрузке не превышает 5%, по сравнению с 15% нормальной Липоли.
    • Большая емкость во время тяжелой разрядки. Больше чем 90% на тарифе 100% C.
    • Быстрая зарядка, до 15С на некоторых батареях.
    • Более длительный срок службы цикла, почти вдвое больше, чем у стандартной технологии liPoly.
    «ЧАЙНЫЙ» самолет для зала

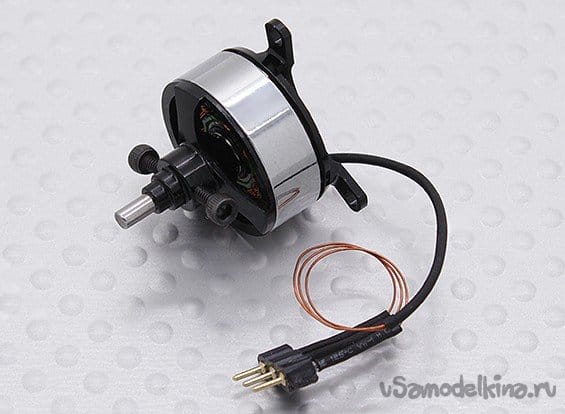

    Мотор.

    1712- 2290Kv 9.2g 3.5A 160g Thrust Outrunner

    Factory Spec.
    Kv: 2290rpm/v
    Lipo Range: 2-3 cell
    Suggested props;
    GWS4025 / 3S / 2.9A / 145g Thrust
    GWS6030 / 2S / 3.1A / 134g Thrust
    GWS7035 / 2S / 3.4A / 130g Thrust
    Best current range: 1.7-3.5
    Weight: 9g
    Shaft: 2mm
    Stator: 18 x 6mm.

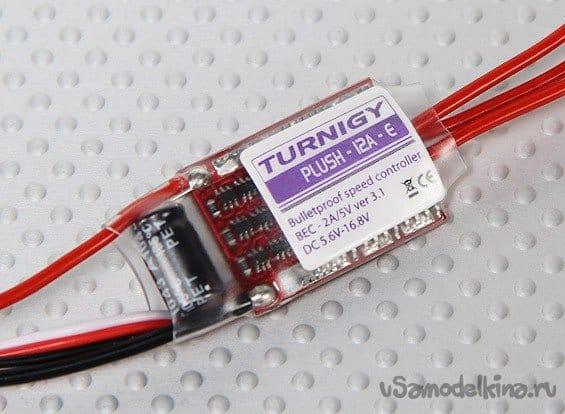

    Регулятор скорости для бесколлекторных моторов Turnigy Plush 12А с BEC 2A


    Серия регуляторов скорости Plush изготовлена с высочайшим качеством и широко известна среди моделистов всего мира. Данные регуляторы имеют широкий круг настроек для программирования и плавный отклик газа по сравнению с бесколлекторными регуляторами скорости в том же ценовом диапазоне.

    На все наши регуляторы скорости распространяется 12 месячная гарантия.

    Программирование регулятора осуществляется как при помощи стика газа на передатчике, так и при помощи карты программирования. Программирование при помощи карты является более удобным и предпочтительным, поскольку оно осуществляется при помощи нескольких кнопок, при этом значение настроек мгновенно отображается на светодиодном дисплее.

    Технические характеристики:
    Продолжительный ток: 12 A
    Кратковременный пиковый ток: 15 A
    BEC: 5В / 2A
    Тип BEC: линейный
    Элементы LiPo: 2 - 4
    Элементы NiMH: 5 - 12
    Вес : 13 г
    Размер : 32 x 24 x 10мм

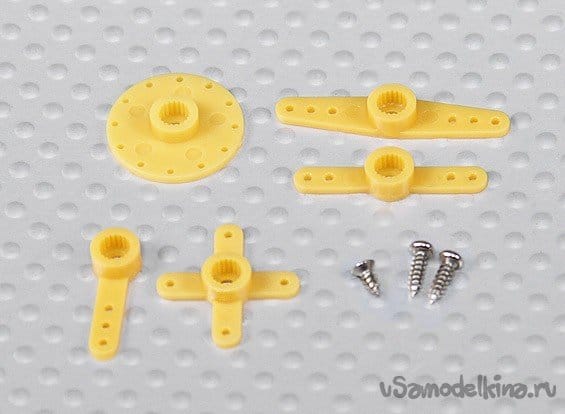

    Сервоприводы.

    Высокоскоростная сервомашинка TGY-D1290P размер- "Micro", 0.35кг/0.07сек/2.9г
    Цифровая сервомашинка размера "Micro".
    Точная, отклик без "дрожания", подходит для маленьких паркфлаеров и легких моделей, предназначенных для 3D.
    Модель: TGY-D1290P
    Напряжение: 4.8~6.0В
    Скорость: 0.07 сек/60 градусов
    Вращающий момент: 0.35кг/см
    Вес: 2.9г
    Размеры: 22x8.7x22мм

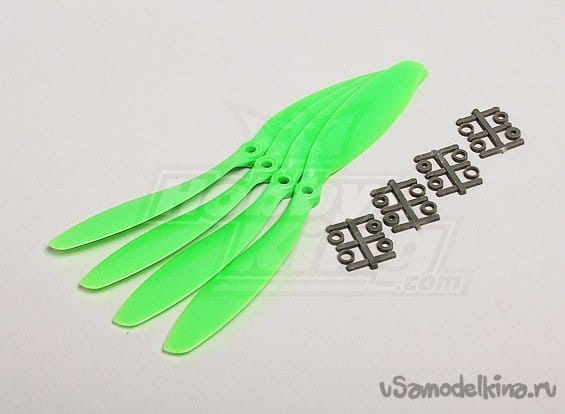

    GWS Style воздушные винты для медленных полетов 9x4.7 зеленого цвета (4 штуки)

    Винты для медленных полетов. Размер 9047 (9х4,7).
    Вращение по часовой стрелке
    Для электродвигателей.
    В комплекте 4 штуки. Цвет зеленый.


    В усилениях конструкции применялись.

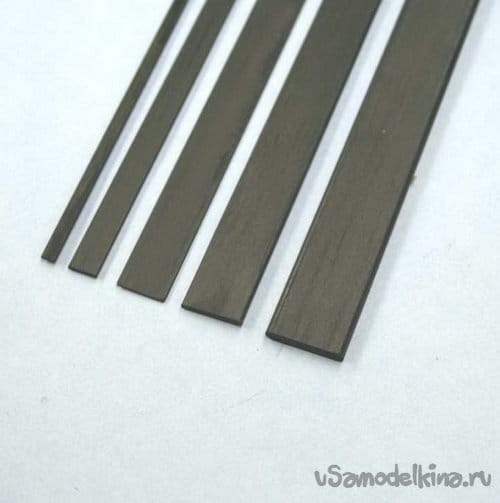

    Рейка карбоновая 0,5х3,0х1000мм


    Карбоновый пруток (уголь+стекло)1мм х 1000мм, черный
    Карбоновый пруток (уголь+стекло)
    Диаметр: 1 мм и 1.5мм на стойки шасси
    Длина: 1000 мм
    Цвет: чёрный


    На самолетике тестировали лопасти оставшиеся с маленьких вертолетиков. Опыты дали весьма положительные результаты. Лопасти легче почти на половину от стандартных и при ударах просто складываются не ломаясь.

    Полет доверили юному пилоту, вполне справился.



    И взрослые попробовали.

    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

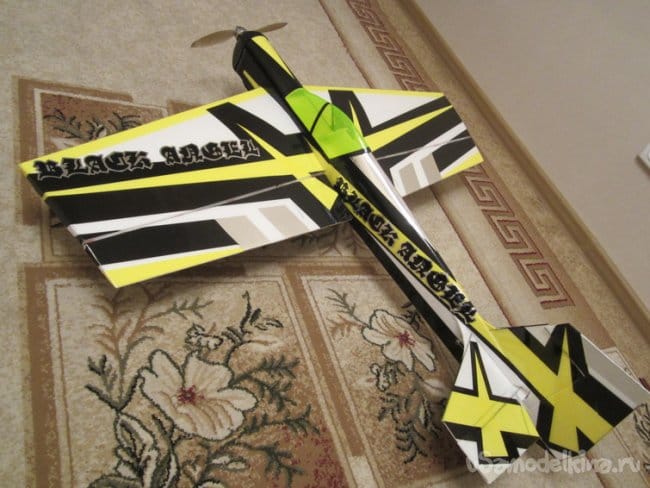

    Пилотажный самолет «BLACK ANGEL»
