    Пилотажный самолет «OLYMPUS»

    Пилотажный самолет «OLYMPUS»

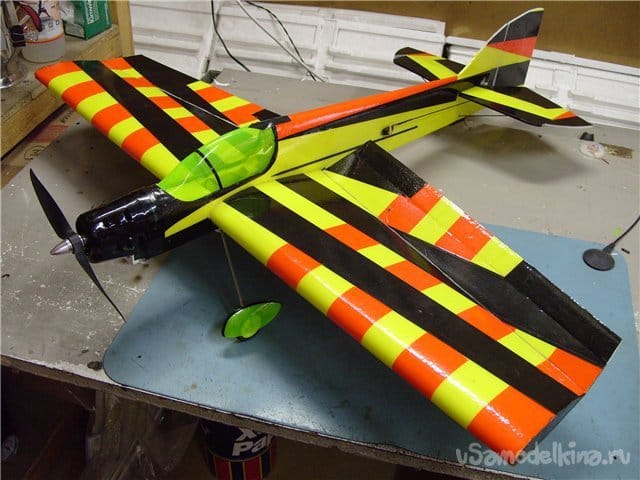

    Пилотажный самолет OLYMPUS является продолжением проекта пилотажных самолетов пилота конструктора OLEGSS R, Novosibirsk.
    А так-же переходом на новую ступень проектирования моделей, от плосколетов-крестолетов к объемным самолетам.

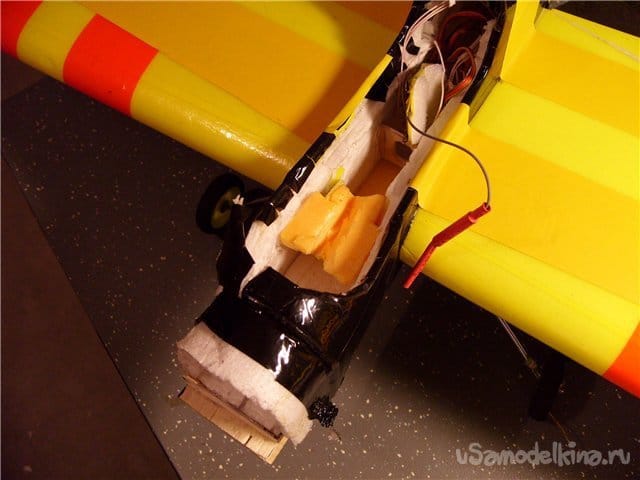

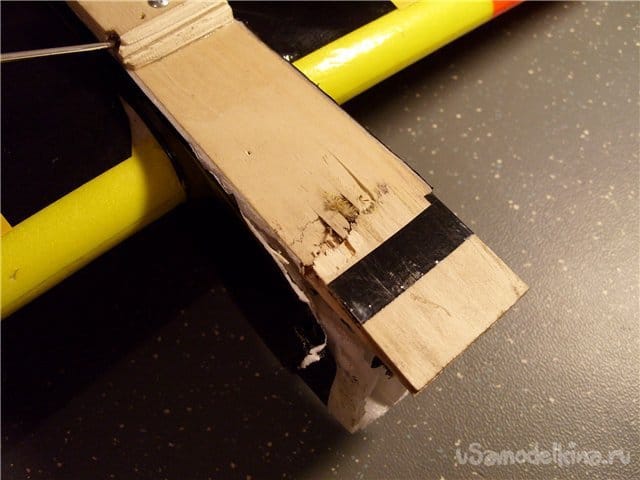

    После успешного первого самолета и неплохих модернизаций. Аппарат был разбит, отлетел он достаточно много. Что поделаешь, самолеты расходный материал tongue





    На основании накопленного опыта принято решение изготовить более легкую модель, но с некоторыми усилениями конструкции.

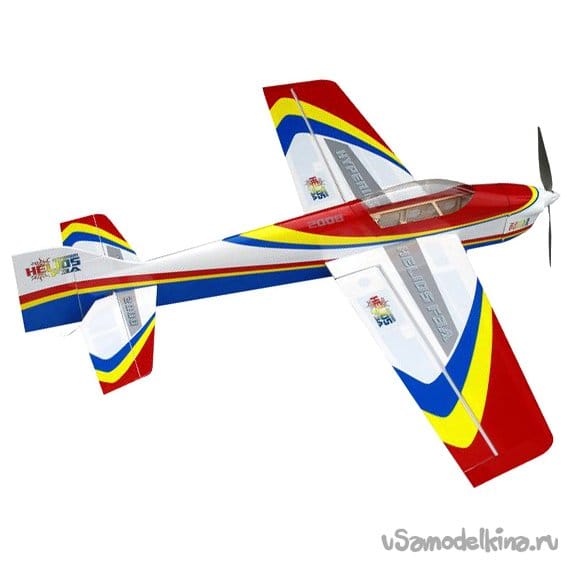

    За основу профиля крыла взят образец с пилотажного самолета ГЕЛИОС тип 10, построенного по классической бальзово пленочной технологии.

    Силовой набор крыла выполнен из пенопластового лонжерона окантованного рейками четыре на два миллиметра и пенопластовых нервюр.

    Обшивка крыла получилась из одного листа потолочки. Для гарантии на место сгиба приклеена полоса скотча, обшивка слегка протянута о край стола для придания выпуклости. Так она лучше ляжет на набор и не будет амортизировать при приклейке.

    Середина обшивки в дальнейшем согнута на круглой оправке, таким образом сформирован профиль обшивки.
    Она приклеивается к набору по стандартной процедуре, сначала отмечаются места приклейки набора. Затем наносится клей на обшивку и силовой набор и приклеивается нижняя часть обшивки. выждав когда клей схватится, наносят его на верхнюю часть обшивки и закрывают крыло.

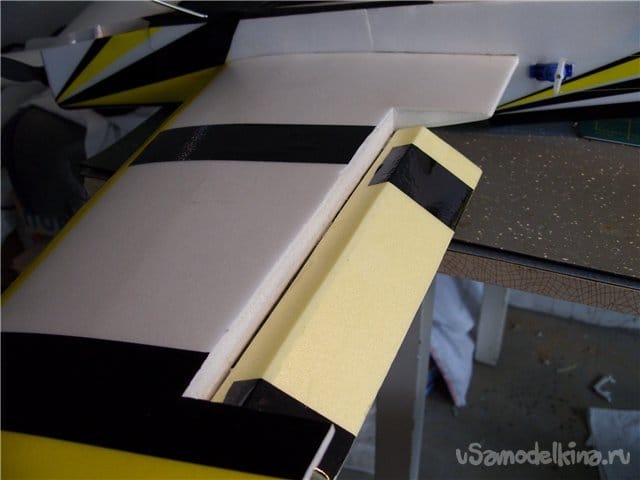

    Крыло готово, отрезают элероны.

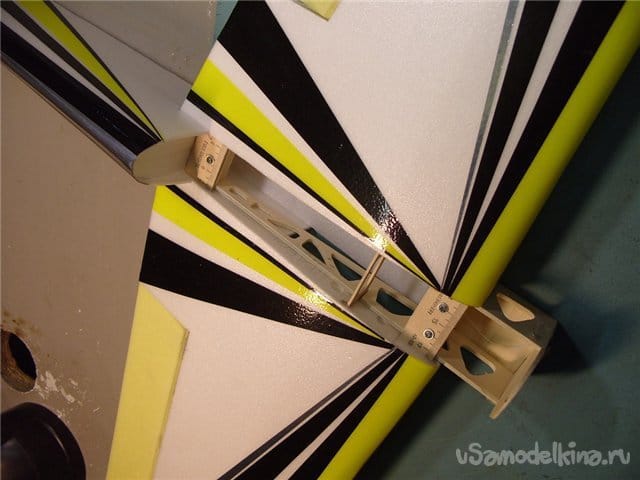

    Проектировался вариант со съемными крыльями. Поэтому выпилены соединительные элементы, подогнаны и крылья склеены вместе.

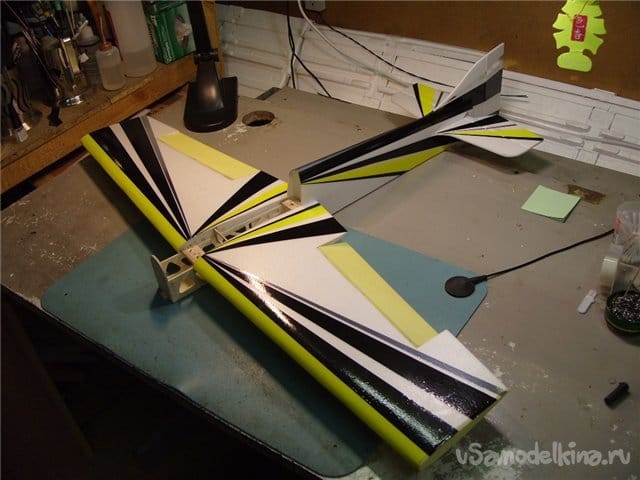

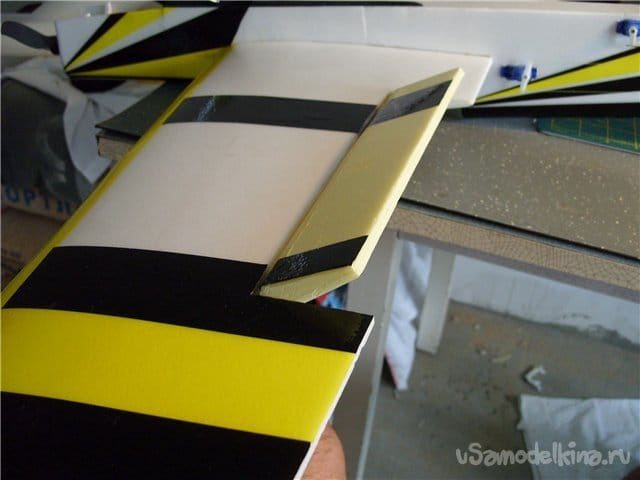

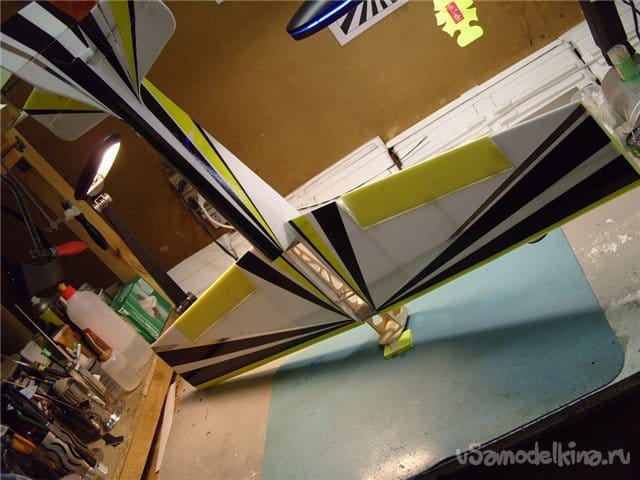

    Затем собираются объемные элероны и навешиваются на пластиковые петли. Крыло декорируется полосками скотча.





    Фюзеляж собирается по технологии крыльев. Из потолочной плитки собирается силовой каркас.

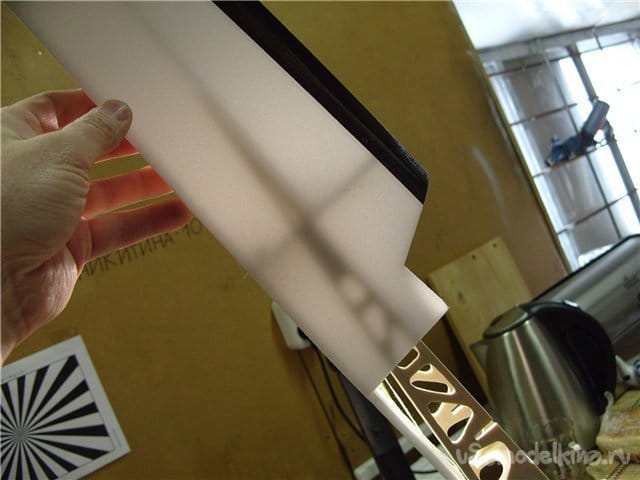

    Затем из бумаги подгоняется выкройка обшивки и переносится на потолочную плитку. Вырезается и наклеивается повторяя процедуру изготовления крыла.




    Маленькая тонкость, в отверстия продевается нитка, для протаскивания в дальнейшем проводов управления сервоприводов на руль высоты и руль направления.

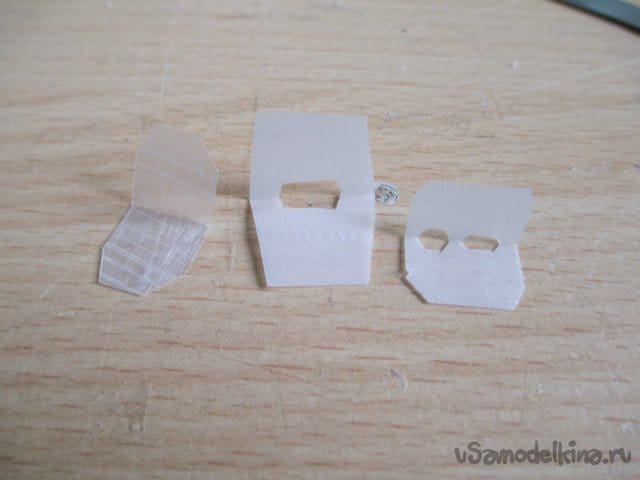

    Изготовляется руль направления и руль высоты и сразу отрезаются подвижные элементы и навешиваются на пластиковые петли.

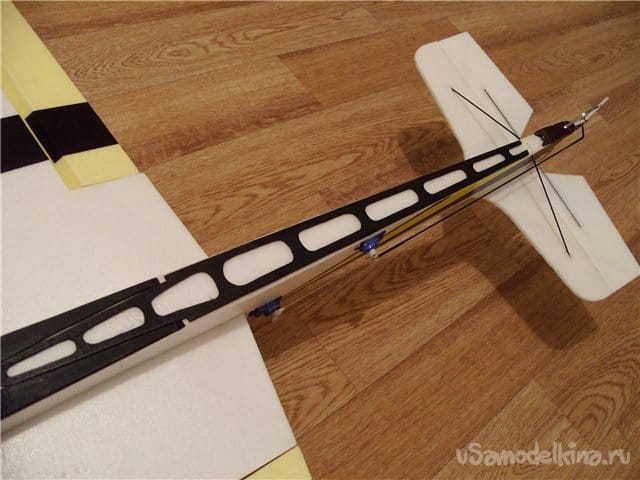

    Затем готовые элементы монтируются на хвостовую часть фюзеляжа.




    Предварительная сборка.

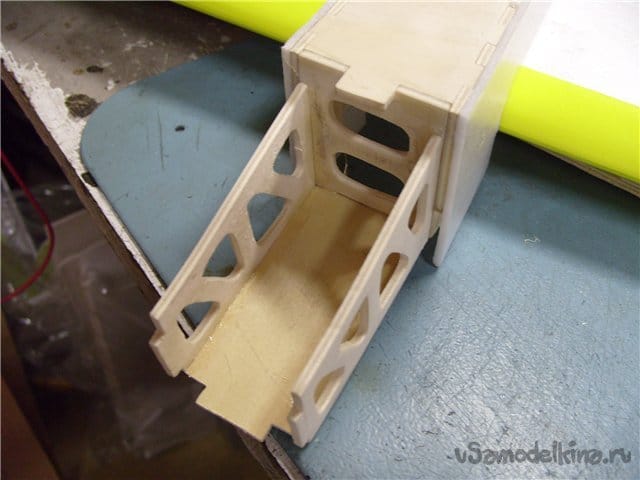

    Из фруктовой фанеры выпиливается силовой каркас фюзеляжа.

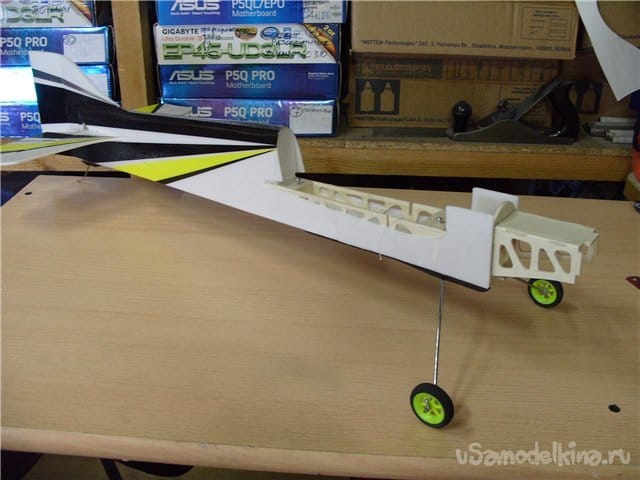

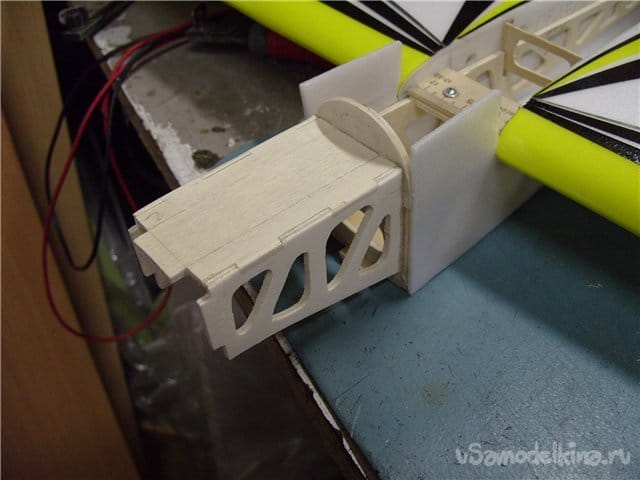

    Силовой каркас вклеивается в носовую часть фюзеляжа и еще одна предварительная сборка и подгонка всех элементов конструкции. На этом этапе декорируется фюзеляж модели полосками скотча.




    Выпиливается моторама и приклеивается к силовому набору.

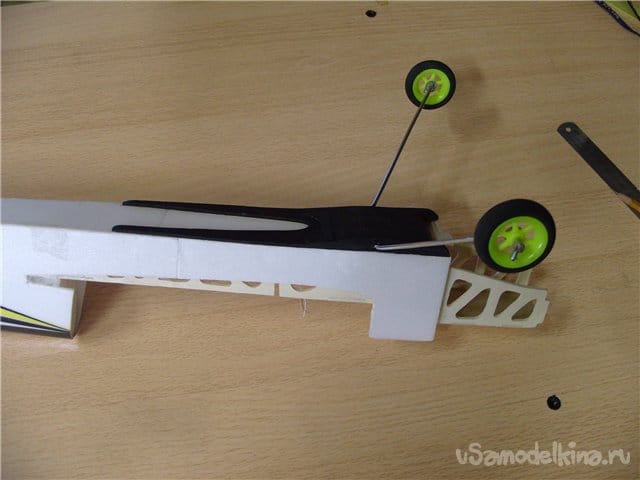

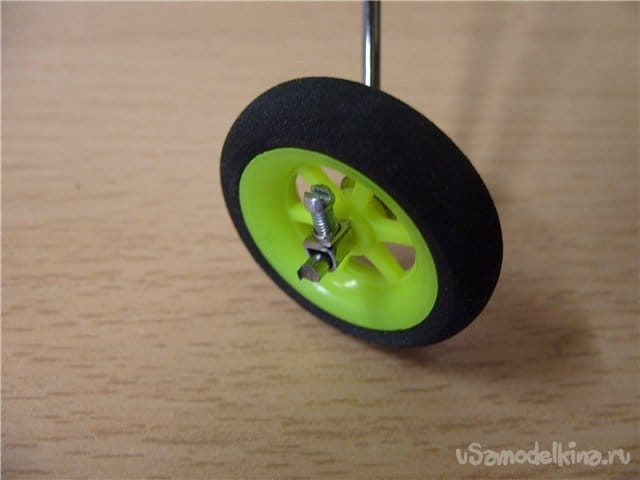

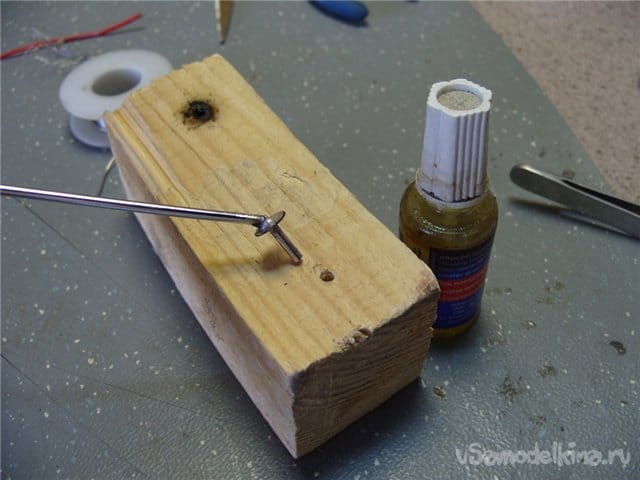

    Стойки шасси изготовлены из хромированного прутка три миллиметра. При помощи кондуктора припаяны фиксирующие шайбы покупных колес. С обратной стороны колеса фикисруются электрическими зажимами.


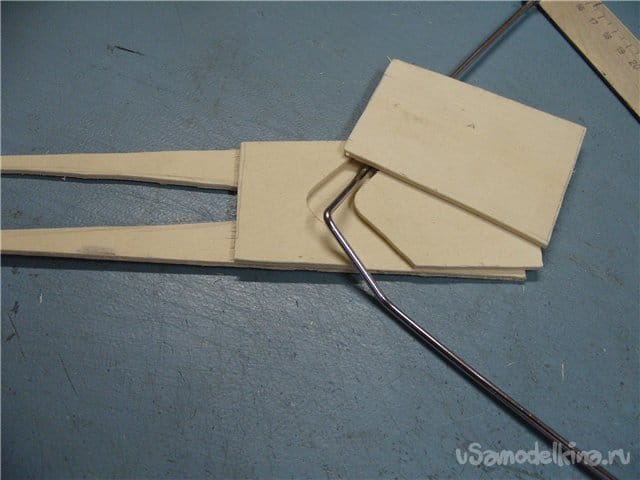

    На фюзеляж шасси крепятся при помощи выпиленной из фруктовой фанеры накладкой окрашенной акриловой краской в черный цвет. На нижней плоскости фюзеляжа установлено усиление, так-же из фруктовой фанеры.

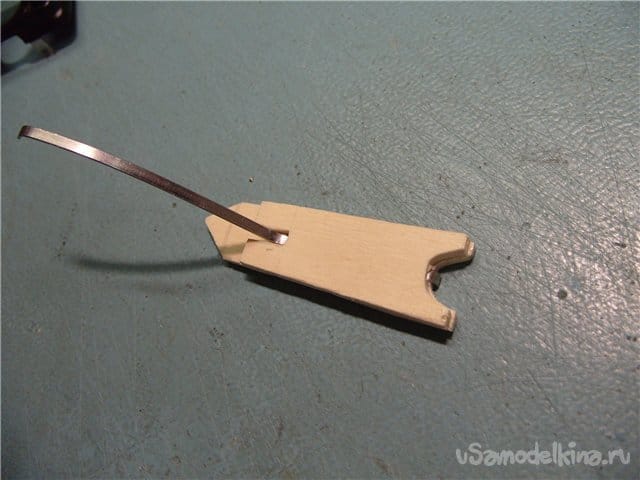

    Хвостовой костыль из отрезка стального усиления автомобильного дворника, вклееного в накладку из фанеры.

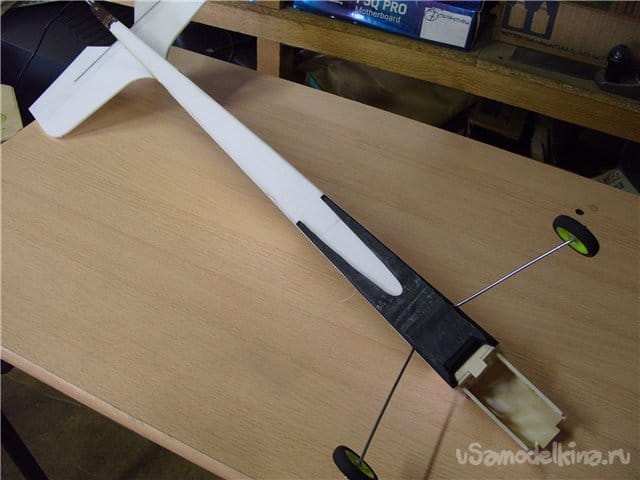

    Фюзеляж встал на колесики.

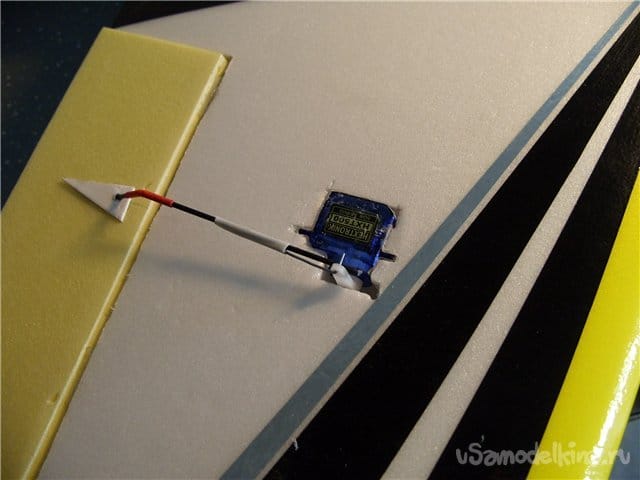

    В крыло устанавливаются сервоприводы и определяются углы отклонения элеронов.

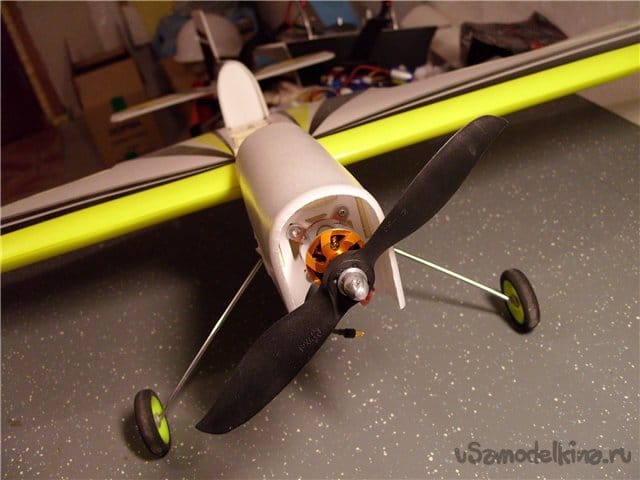

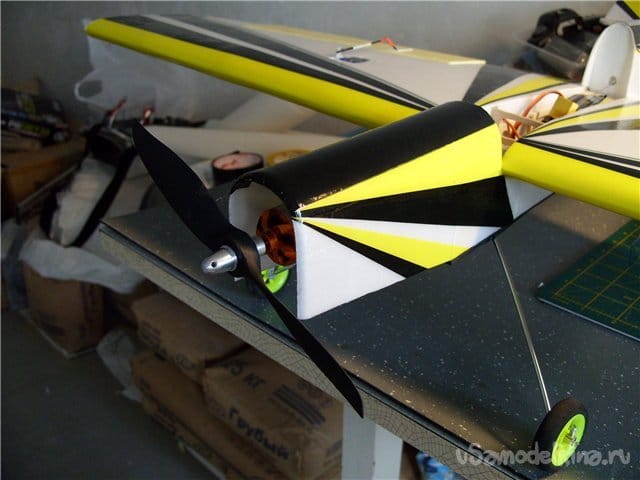

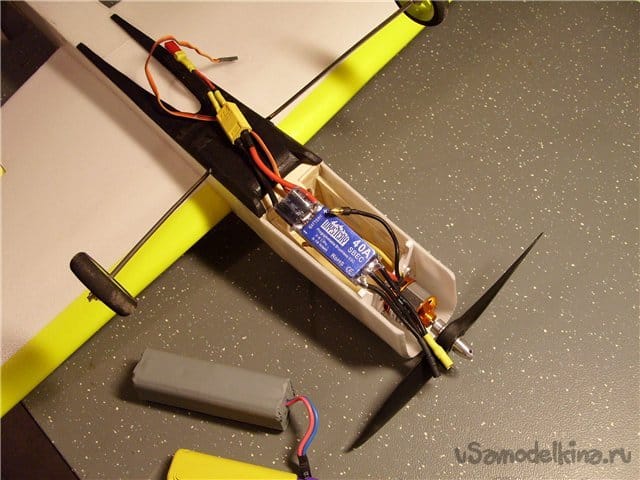

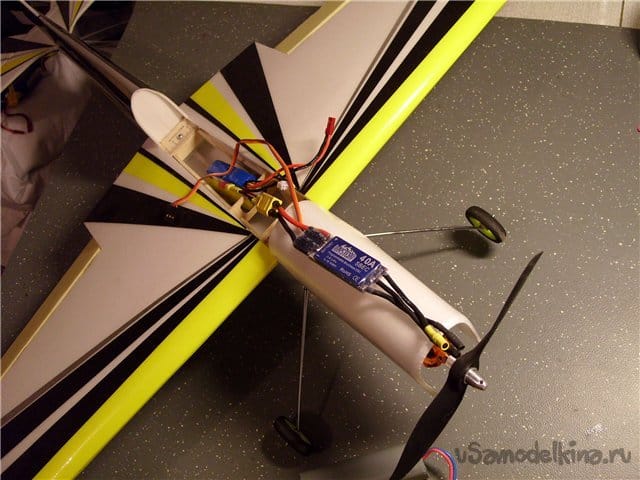

    Устанавливается мотор и регулятор, которые закрываются сверху капотом.

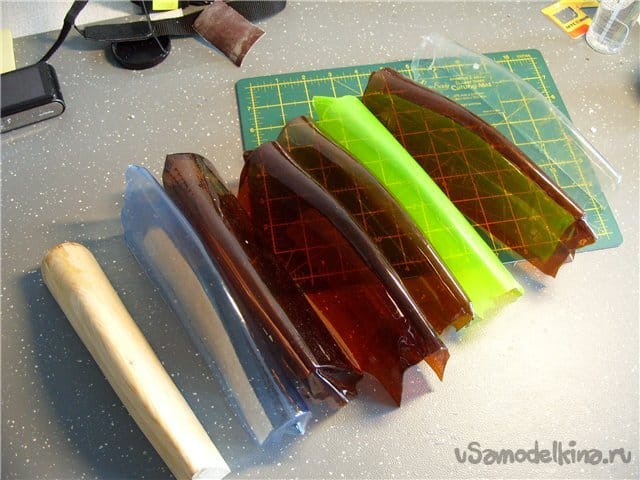

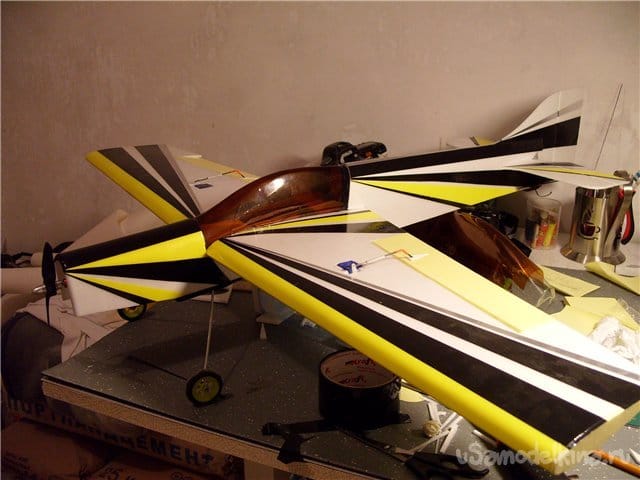

    Фонарь кабины осаживается из бутылки и подгоняется по месту.

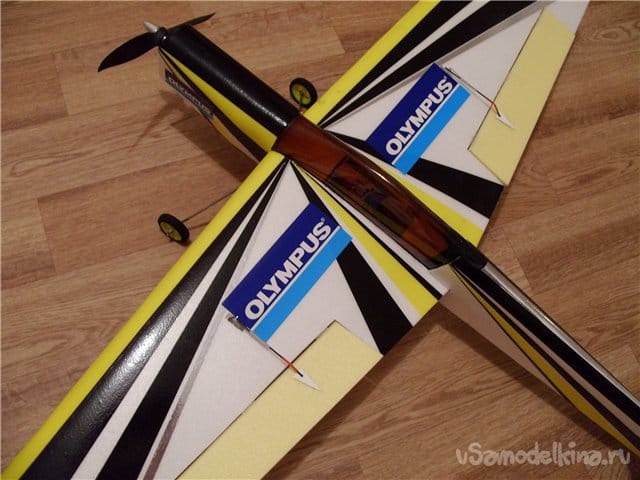

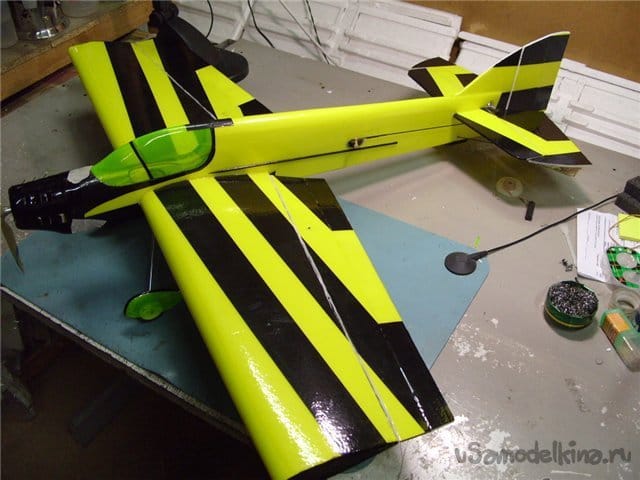

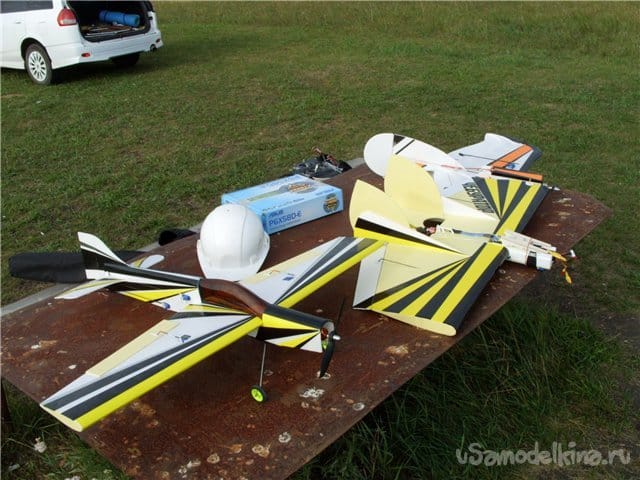

    Наконец модель готова, можно клеить название.



    На авиамодельном аэродроме состоялся облет.
