    Как сделать водяное колесо

    Как сделать водяное колесо

    Водяное колесо известно уже многие тысячелетия и первые водяные колеса использовались для подъема воды в оросительные каналы. С развитием технологий водяные колеса стали использовать от выделки бумаги, до металлургии, от помола зерна до выработки электроэнергии.

    Инструменты и материалы:
    -Карандаш;
    -Молоток;
    -Угольник;
    -Рулетка;
    -Циркулярная пила;
    -Фрезер;
    -Углошлифовальная машина;
    -Сверлильный станок;
    -Аккумуляторная дрель;
    -Шлифовальный станок;
    -Воздушный компрессор;
    -Клеевой пистолет;
    -2 оцинкованных фланца 3/4 дюйма;
    -2 штуцера из оцинкованной трубы 3/4 дюйма;
    -Отделочные составы;
    -Сверло 45 мм;
    -Труба ПВХ 45 мм;
    -Сосна 50 мм x 100 мм - 17 м;
    -Сосна 50 мм x 150 мм - 6 м;
    -19 мм морская фанера;
    -Сосна 100 мм x 100 мм - 1,55 м
    -Крепеж;

    Шаг первый: спицы
    Сначала мастер вырезает из бруса спицы колеса. По середине каждой спицы вырезает пазы в полбруса. Соединяет спицы под углом 90 градусов. Затем вырезает четыре короткие спицы и устанавливает их под углом 45 градусов.







    Шаг второй: перемычки
    Измеряет расстояние между каждой спицей. Если все сделано правильно, то расстояние должны быть одинаковыми. Согласно измерениям, отрезает перемычки. Угол реза 22,5 градуса. Прикручивает перемычки между спицами.







    Шаг третий: второй обод и защита
    По такому же принципу и размерам делает второе колесо. Затем шлифует обе заготовки и покрывает стыки защитным покрытием. Стыки самое уязвимое место, в них будет попадать вода и их защита особенно важна.


    Шаг четвертый: лопатки
    В центре каждого колеса делает деревянный короб, причем один короб, должен помещаться во втором. Вырезает из влагозащищённой фанеры восемь лопаток для колеса. Фрезером вырезает пазы по толщине лопаток.








    Шаг пятый: сборка колеса
    Покрывает детали колеса защитным покрытием.

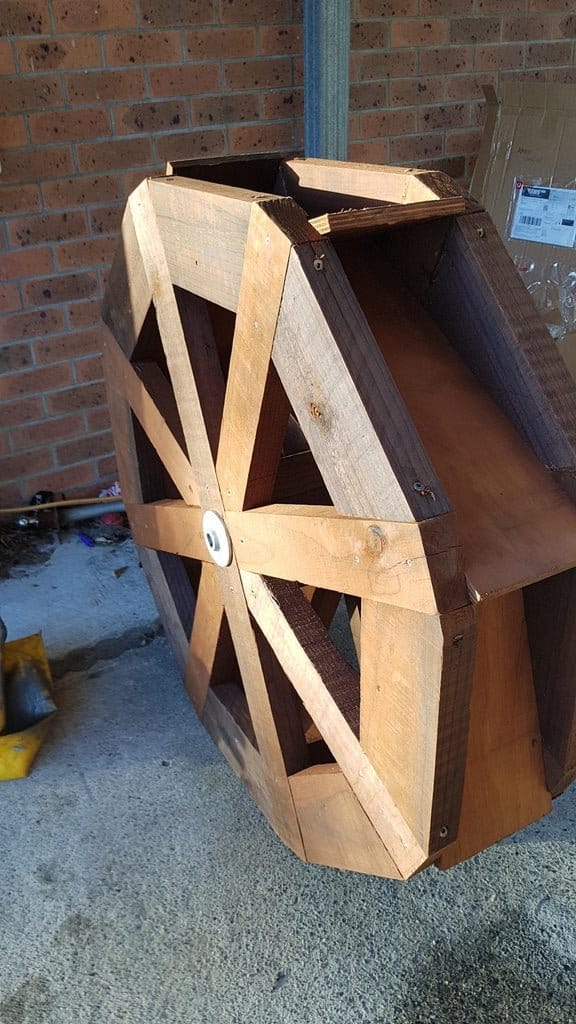

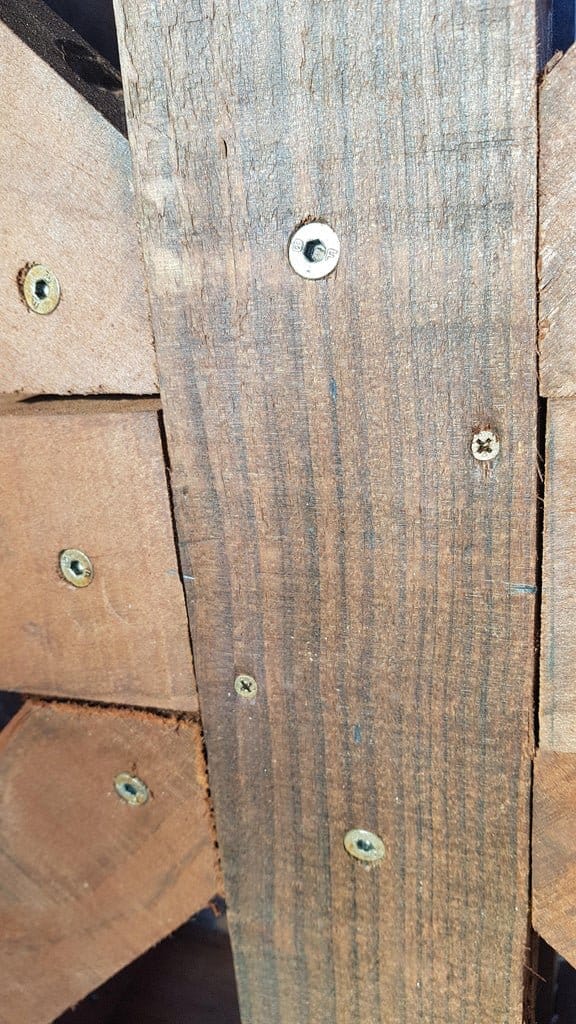

    Наносит в пазы одного из колес термоклей. Устанавливает лопатки. Наносит термоклей в пазы второго колеса и устанавливает его сверху первого. Закрепляет колеса шурупами.

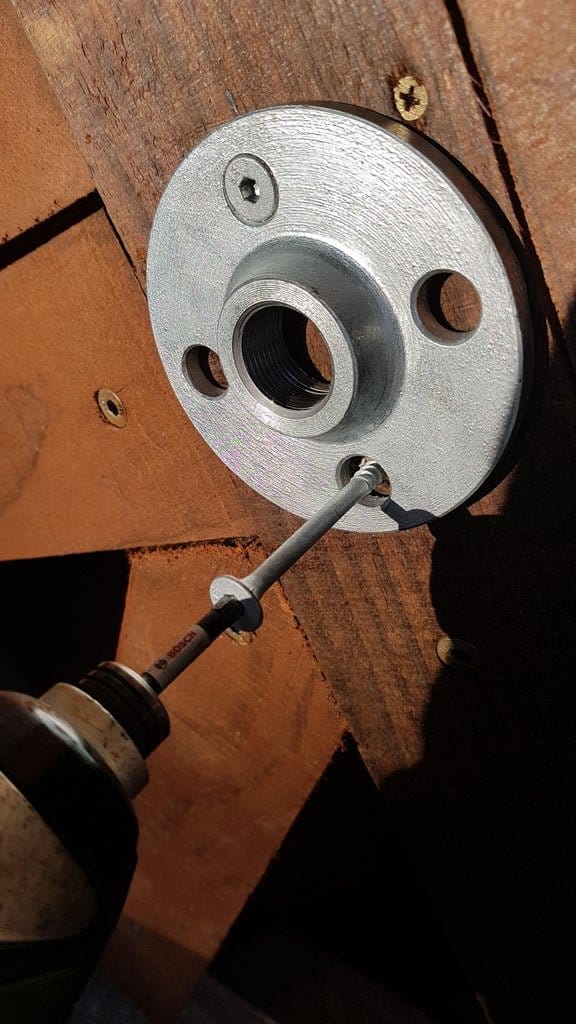

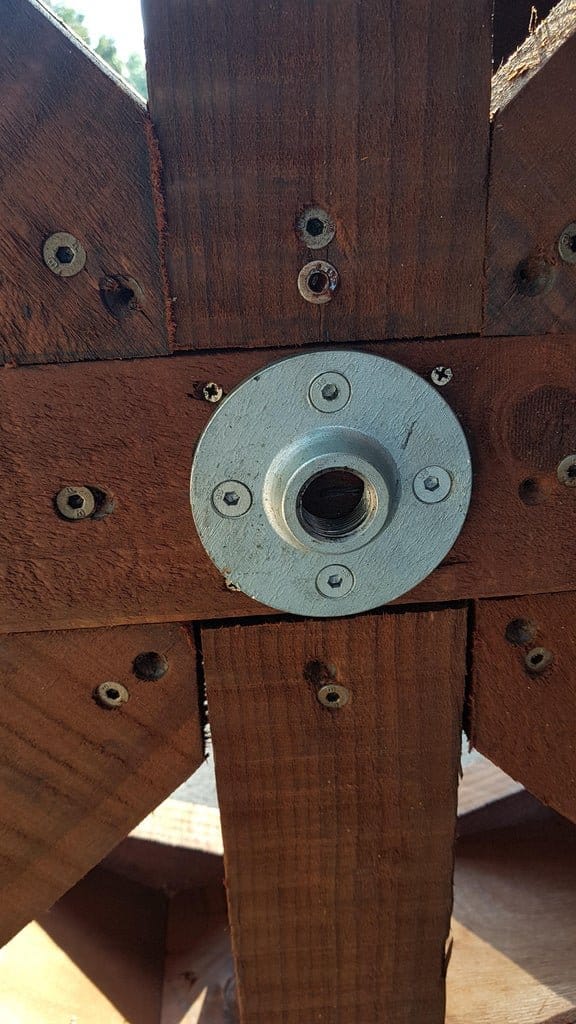

    По центру, с обеих сторон, прикручивает фланцы. В фланцы вкручивает оцинкованные трубки.






    Шаг шестой: стойки
    Отрезает доску и брус для стойки.

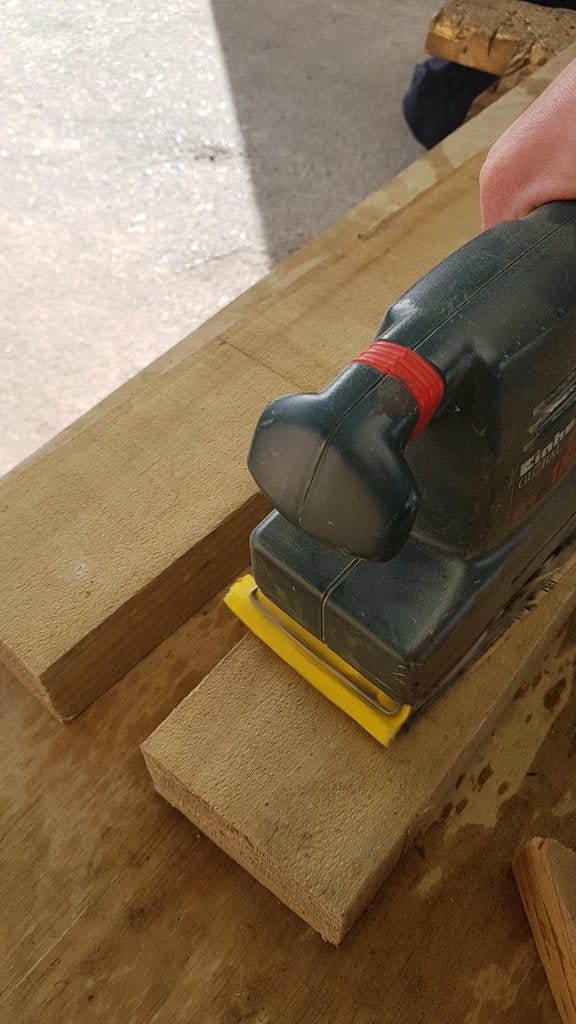

    Шлифует и покрывает защитным составом.

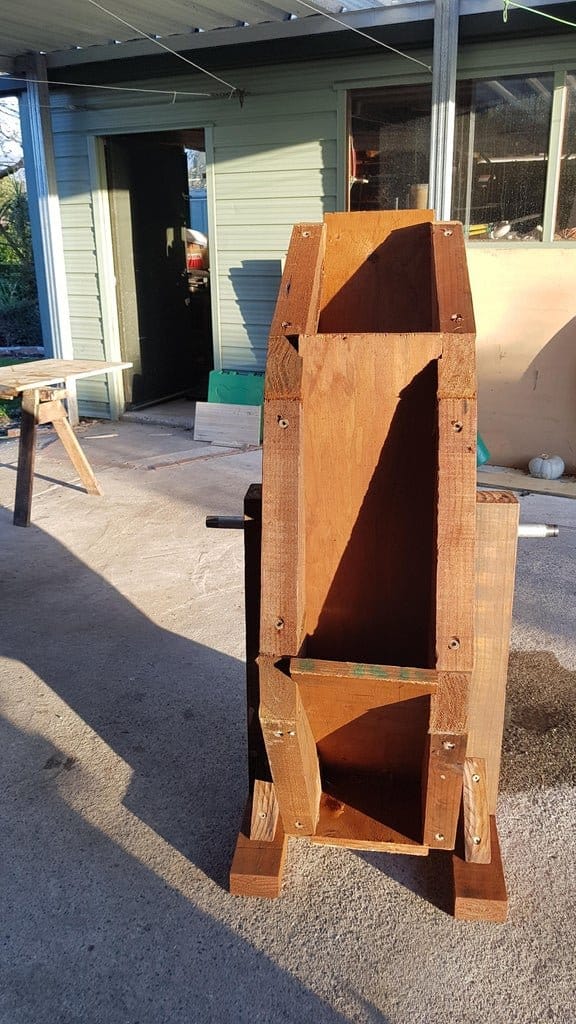

    Собирает стойки.




    Сверлит в стойках отверстия для валов. Отрезает из пропиленовой трубы втулки и устанавливает в отверстия.



    Теперь нужно продеть оцинкованные трубки (ось) в отверстия в стойках, обрезать трубки и обильно смазать ось смазкой.

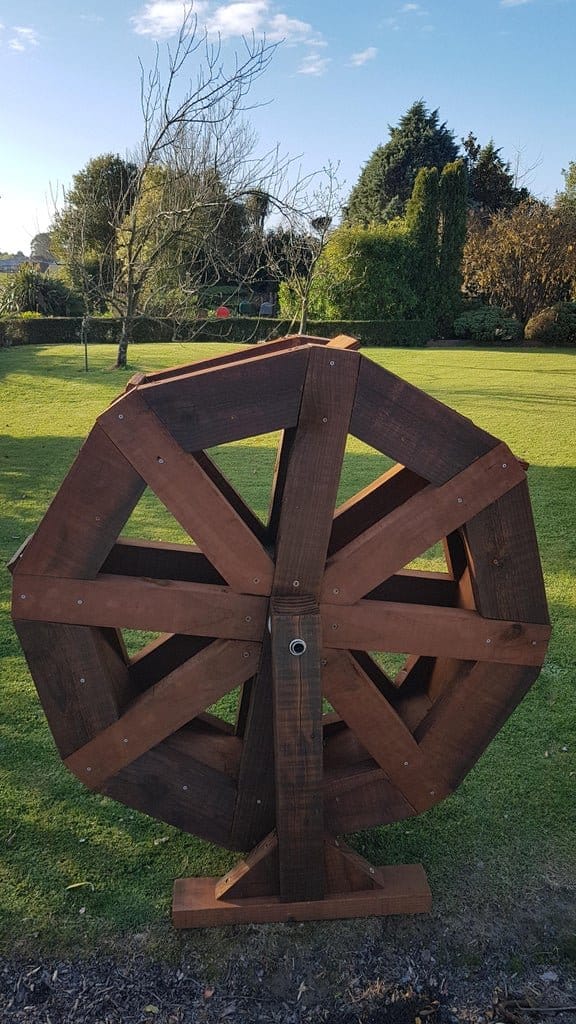

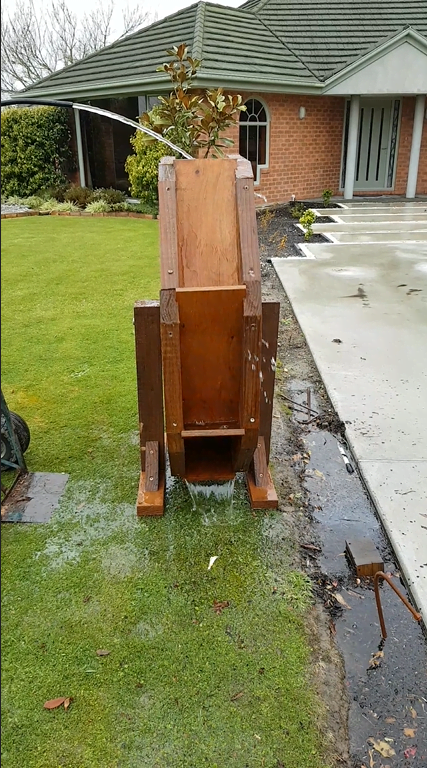

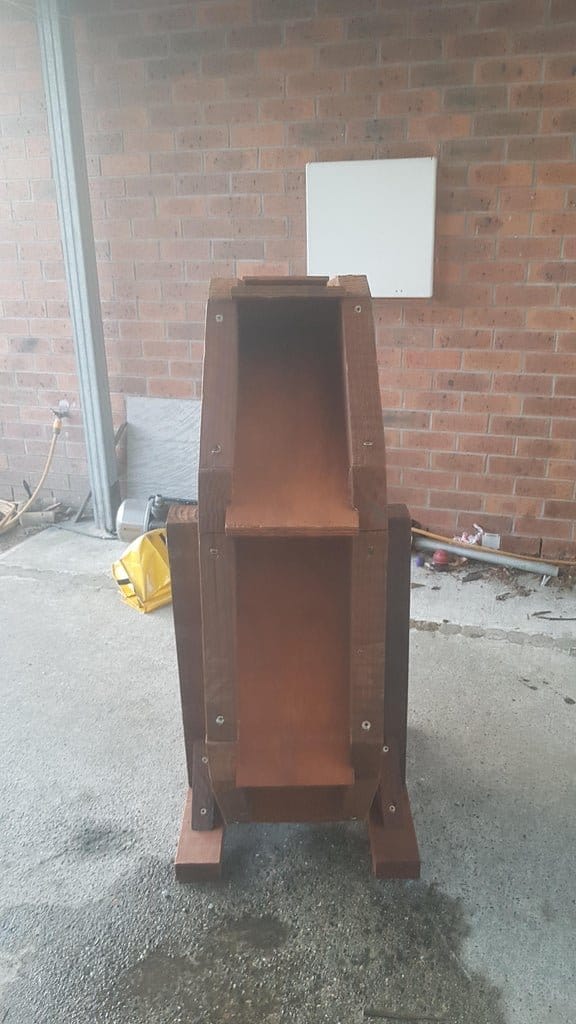

    Водяное колесо готово.
