    Фонарик с питанием от суперконденсатора и быстрой зарядкой через USB




    Если вам нужен фонарик, который можно зарядить за 1 минуту при времени работы до полного разряда около 30 минут, то ознакомьтесь с этой статьей.

    Инструменты и материалы:
    -4 суперконденсатора Starcap 2.7V 5F;
    -Разъем USB;
    -Резистор 1Ом;
    -Резистор 100 Ом;
    -Светодиод CREE 5 мм;
    -Ртутный переключатель;
    -Печатная плата;


    Шаг первый: печатная плата
    Деталей немного и печатная плата достаточно проста.





    Шаг второй: монтаж
    Для ограничения тока в цепь между USB и суперконденсаторами мастер установил резистор 1 Ом.
    Два суперконденсатора сначала припаиваются последовательно, а затем по два параллельно. В итоге получается конденсатор 5,4 В 5 Ф.
    Включается фонарик с помощью ртутного переключателя. Конечно можно поставить обычную кнопку. После переключателя установлен резистор 100 Ом, а затем светодиод.

    USB-> резистор 1 ом-> суперконденсатор-> ртутный переключатель-> резистор 100 ом-> светодиод


    Шаг третий: корпус
    Корпус мастер напечатал на 3D-принтере.


    После монтажа мастер собирает фонарик, устанавливает детали в корпус.Корпус герметизирует и окрашивает.


    Теперь нужно просто зарядить конденсаторы через USB-разъем и все готово.


    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

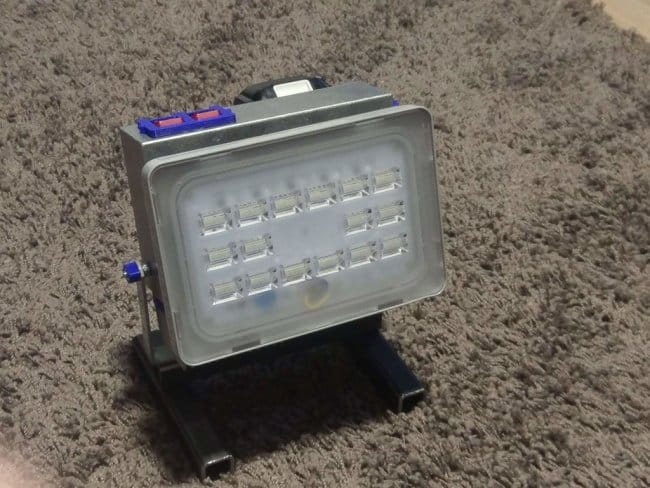

    Мощный светодиодный аккумуляторный прожектор (АКБ от электроинструмента)

    Акустическая велофара

    5.4
    Идея
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    5.4
    Описание
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    5.8
    Исполнение
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    Итоговая оценка: 5.53 из 10 (голосов: 5 / История оценок)

    Добавить комментарий

    9 комментариев
    ino53
    Korolev,
    А если учесть, что рабочий диапазон 3...5 В, то вообще ерунда получается... dontknow
    Korolev
    ino53,
    Кстати, лень считать, в эти ионисторы, 5 Ф, такая емкость поместится?
    Фарад(а) = Кулон / Вольт;
    Кулон = 1 Ампер * 1 сек = 1/3600 Ампер * час;
    С = (5 Ф * 5 В) / 3600 = 0,006,9(4) Ампер * час = 6,9(4) mAh;  scratch
    Korolev
    Dmitrij,
    я на своем USB коротил стационарном, просто защита срабатывает и он отключается. И не один раз было
    Везёт же ... некоторым!  smile Неоднократно приходилось принудительно "выжигать" USB - порты, которые "гасили" южный мост!  yes
    ino53
    Цитата: Dmitrij
    я на своем USB коротил стационарном,
    Изверг... В моем ограничение тока вроде 0.4 А, так планшет, который от родной 2-амперной зарядки за полтора-два часа полный, от компа и за вечер может не зарядиться. dontknow

    Dmitrij
    Цитата: Korolev
    ino53,
    USB-порт бука ампер отдаст?
    Далеко не каждый, в старых моделях может и южный мост "умереть"!  yes
    я на своем USB коротил стационарном, просто защита срабатывает и он отключается. И не один раз было
    «Марти! Думать нужно в четырех измерениях...»
    ino53
    А ведь при полностью разряженных ионисторах и ограничителе 1 Ом ток в момент включения все 5 А dontknow
    Korolev
    ino53,
    USB-порт бука ампер отдаст?
    Далеко не каждый, в старых моделях может и южный мост "умереть"!  yes
    ino53
    Предположим, ток потребления светодиода 20 мА (мало, КМК), за 30 мин. 600 мА-мин.(В А-час, думаю, переводить не надо.), т.е. если за минуту потребить эту емкость, то будет 600 мА. Но КПД 100% не бывает, реально будет около 1А.  Korolev, USB-порт бука ампер отдаст? Кстати, лень считать, в эти ионисторы, 5 Ф, такая емкость поместится?
    Korolev
    Tecate 5F 2.7 В ... US $14,50
    Умножать на 4 и пересчитывать по курсу - лень!  smile
    Ртутный выключатель XURUI PZ-219 ,1А, 220В ... 1 106 руб.
     Дорогая безделушка! smile
    Если вам нужен фонарик, который можно зарядить за 1 минуту при времени работы до полного разряда около 30 минут
    Такая "долгоиграющая" дорогущая и громоздкая игрушка с одним светиком, лично мне нафиг не нужна!
    Теперь нужно просто зарядить конденсаторы через USB-разъем и все готово.
    Если заряжать как на предпоследнем фото, можно и ноут "убить"!  nea
