    Искрогаситель для системы пылесбора


    Мастер занимается изготовлением ножей и в процессе работает с различными материалами из экзотических пород дерева, синтетического ламината, латуни, меди и различных сталей. Пыль - это неотъемлемая часть обработки материалов. Для ее сбора он установил пылеуловитель и планировал установить пылесборники на различные части своего оборудования. При установке пылесборника на ленточно-шлифовальную машину он понял, что сбор древесной пыли, синтетической и обработка металла, не совсем совместимы. При шлифовке металлов возникают искры и это может привести к возгоранию пыли. Примеры, когда от искр загорались пылесосы были у коллег мастера.

    Разные мастера решают эту проблему по-разному, некоторые устанавливают перегородки в пылесборниках, кто-то пользуется водой, мастер решил сделать искрогаситель.

    Инструменты и материалы:
    -Стальной противень для духовки;
    -Переходник воздуховода с 1 - 6 дюймов на 3 дюйма;
    -Заглушка воздуховода;
    -Отверстие для пыли с фланцем;

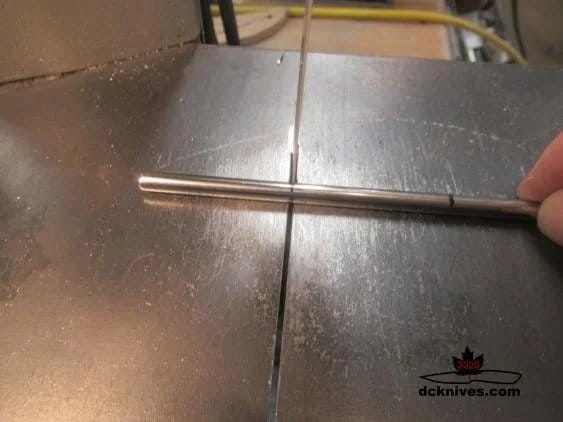

    -Металлическая трубка;
    -Металлическая полоса;
    -Поролон;
    -Краска;
    -Силикон;
    -Ножницы по металлу;
    -Дрель;
    -Маркер;
    -Заклепочник;
    -Тиски;
    -Ножовка по металлу;
    -Напильники;

    Шаг первый: принцип работы
    У мастера есть небольшой опыт изготовления конических пылеуловителей для своих пылесосов в мастерских и, поэтому он решил создать прототип проточного сепаратора, который улавливал бы искры и металл, но пропускал бы более легкую пыль. На рынке есть коммерческие устройства, но их стоимость высока для любителей.

    Основная принцип работы:
    Частицы воздуха и пыли поступают в систему из пыльника (ковша) по шлангу к пылесосу. В сепараторе частицы вращаются и более легкие всасывает по шлангу дальше в мешок или емкость, а тяжелые металлические остаются в сепараторе.

    Устройство должно соответствовать следующим критериям:
    Должен эффективно улавливать искры и сталь.
    Изготовление должно быть недорогим.
    Должен быть изготовлен из легкодоступных материалов.
    Возможность разобрать для очистки.

    Шаг второй: конус

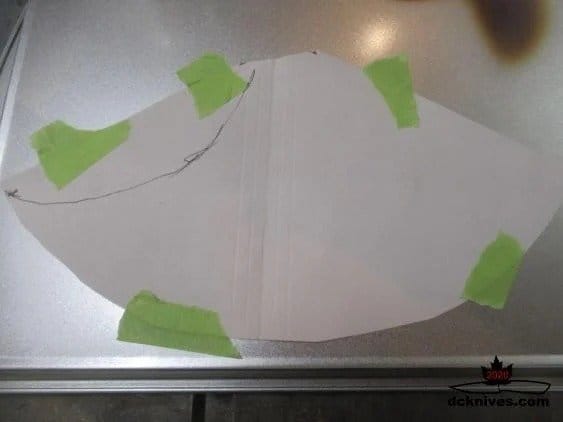

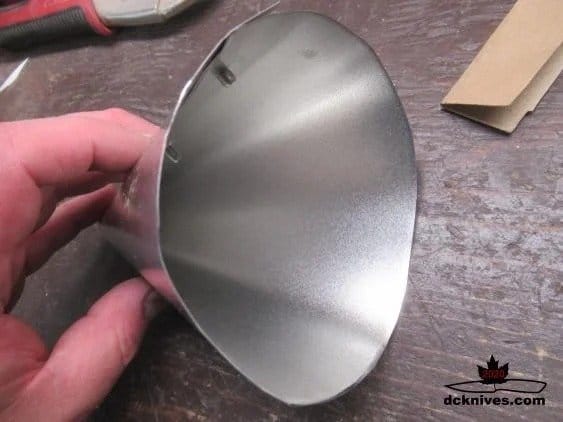

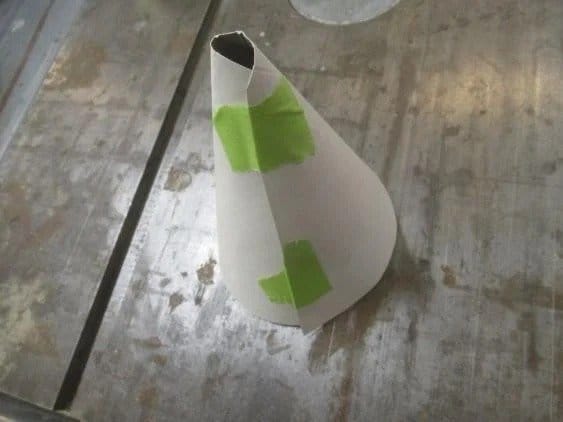

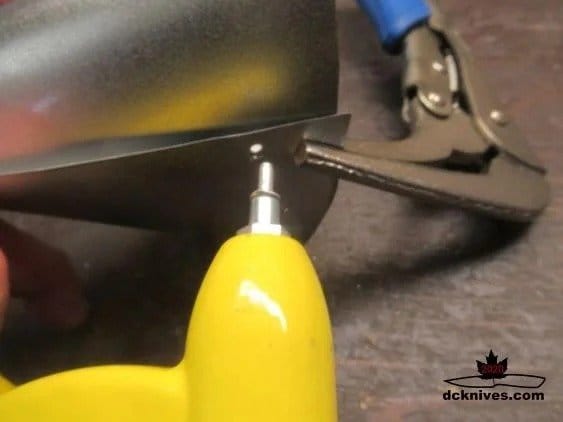

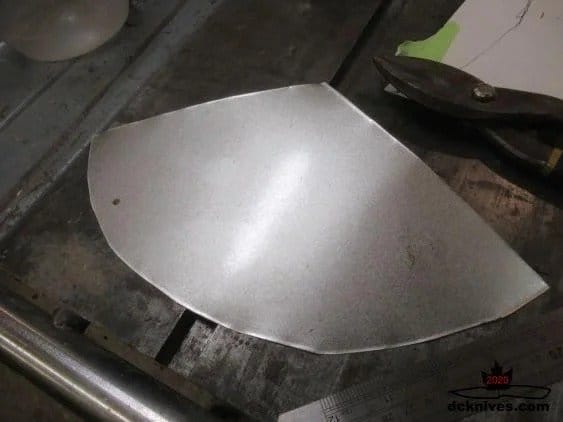

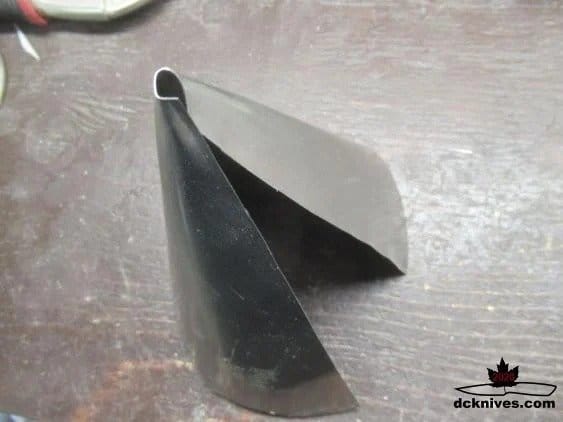

    Конус был сделан из стального противня. Сначала мастер сделал шаблон из бумаги, затем по нему вырезал и скрутил конус из металла. В узкой части конус имеет отверстие. Для крепления были использованы заклепки.
    Искрогаситель для системы пылесбора





    Шаг третий: лопатки

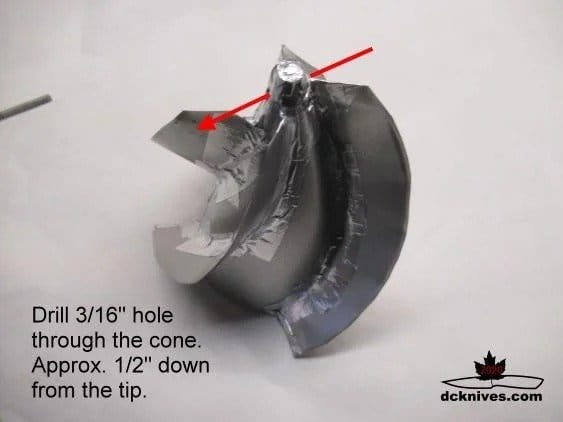

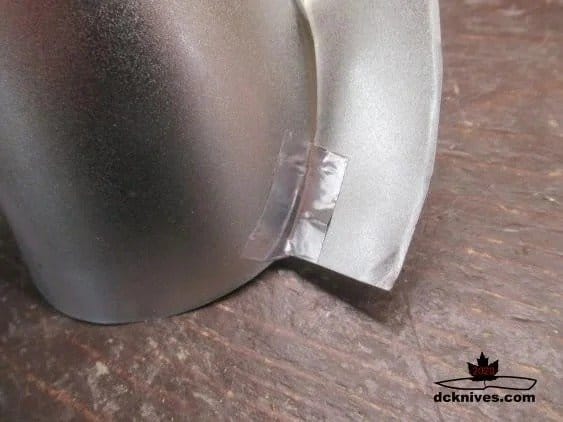

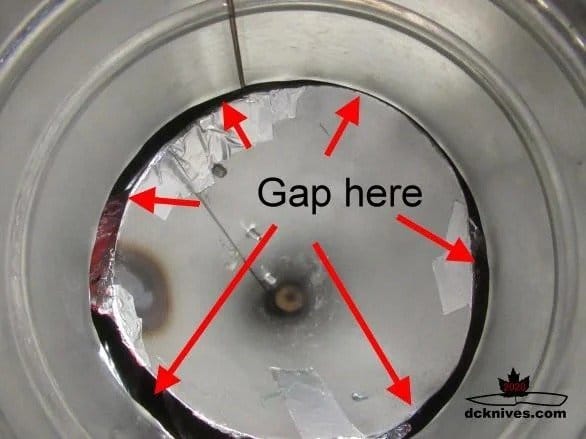

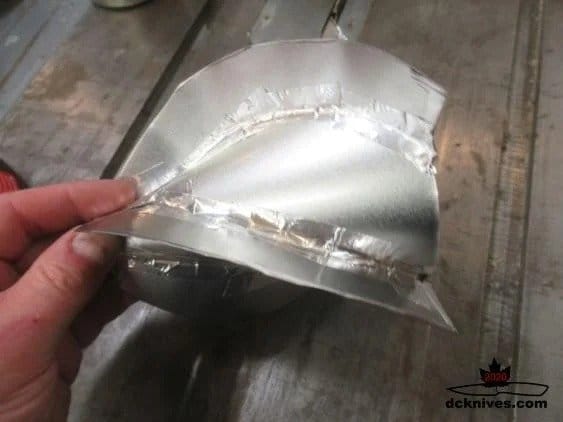

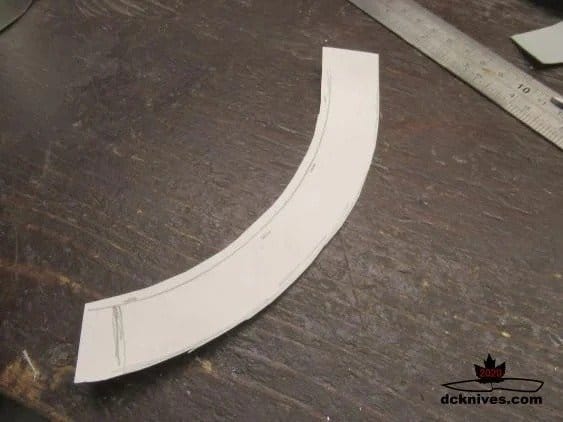

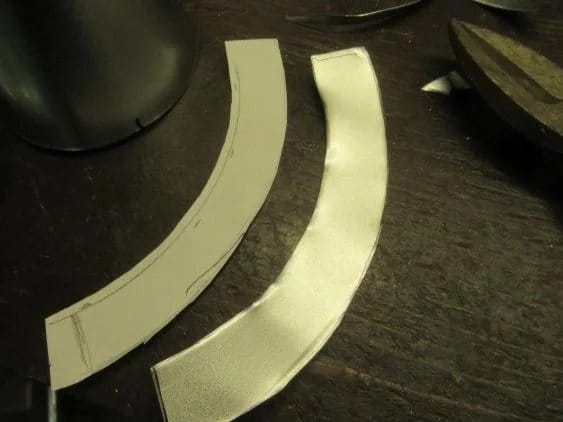

    Четыре лопасти, прикрепленные к конусу, заставят поступающий воздух вращаться. Это самая сложная часть сборки. Мастер сделал несколько лопаток из того же противня. Их форма не была идеальной, но промежутки в нижней части были закрыты лентой из фольги с клеящем слоем.

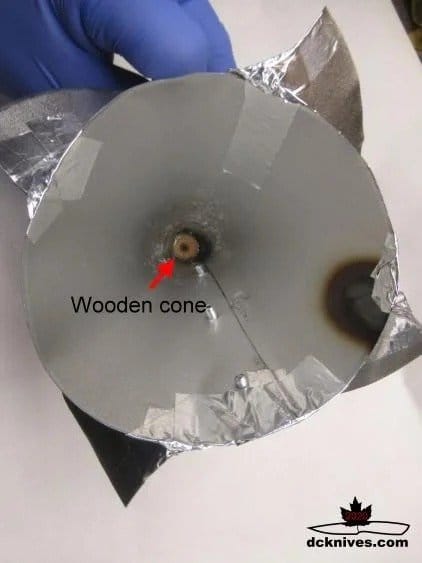

    Затем в верхней части конуса мастер забил пробку и зафиксировал ее эпоксидной смолой.

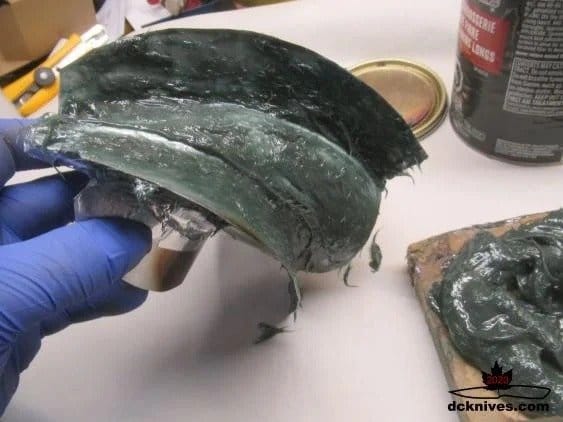

    В эпоксидную смолу добавил стекловолокно и нанес массу тонким слоем на поверхность конуса и лопаток.







    Шаг четвертый: сборка

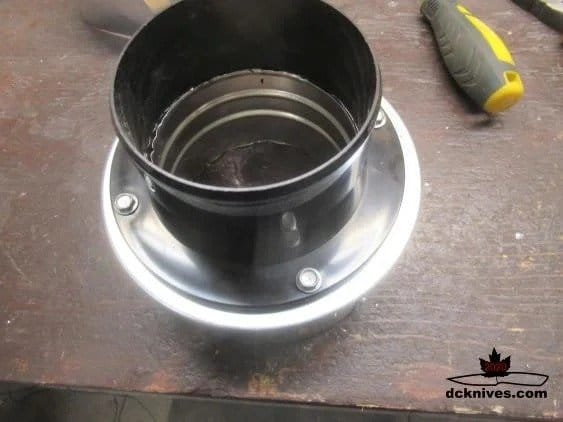

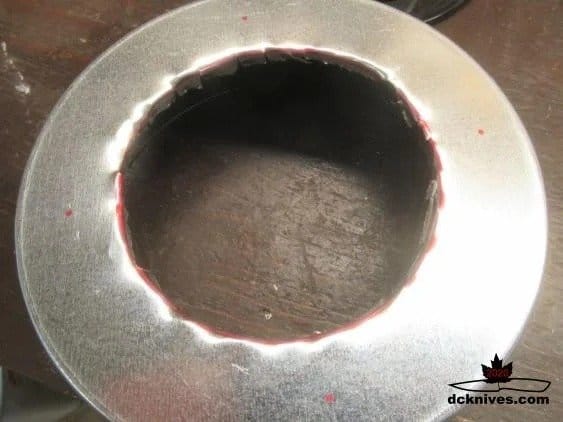

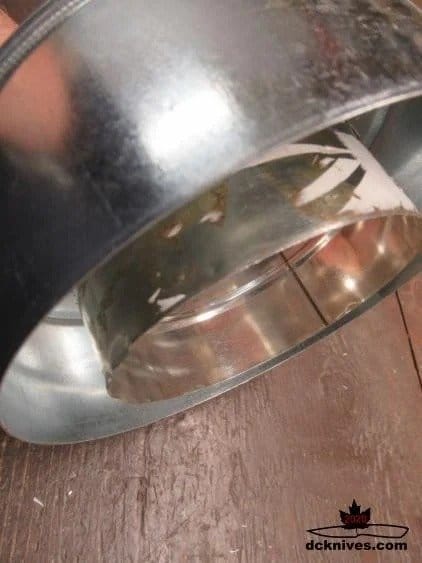

    Дальше мастер приступает к сборке искрогасителя. Он состоит из двух частей. Сначала мастер собирает выпускную часть. Она состоит из 6-дюймовой крышки воздуховода, банки из-под арахиса и 4-дюймового пластикового пылесборника.

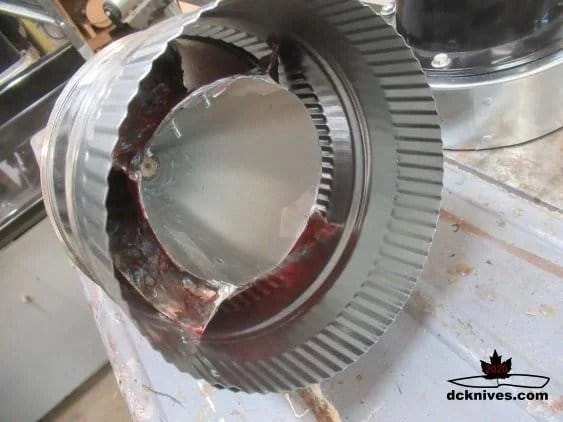

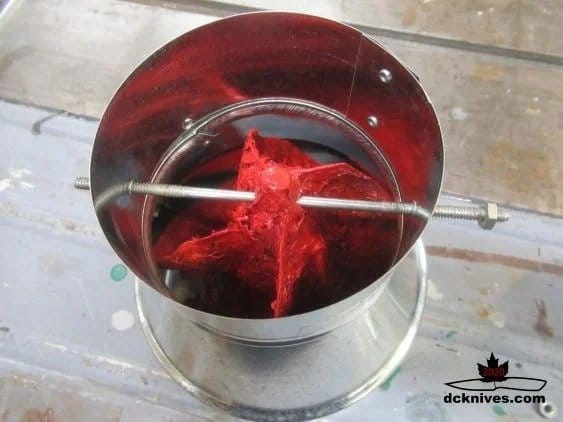

    Внутри патрубка устанавливает конус и закрепляет его.

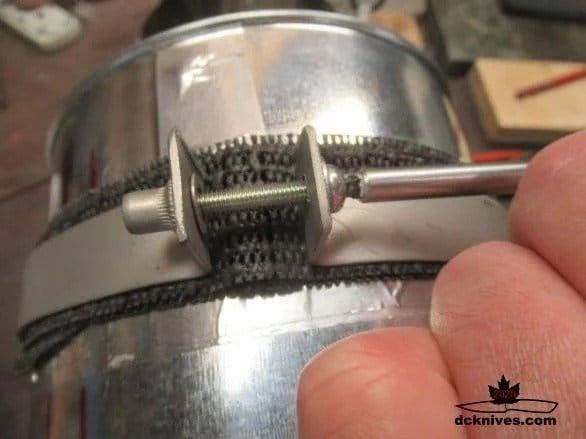

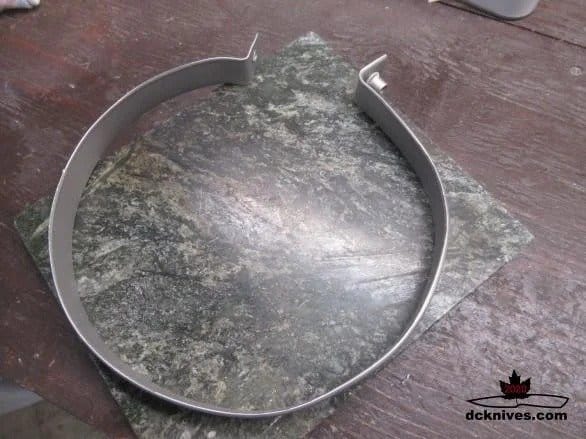

    Теперь нужно соединить две половины. Место соединения мастер оклеивает скотчем из фольги. Затем устанавливает хомут. Под хомут прокладывает поролон.




    Шаг пятый: установка и тестирование

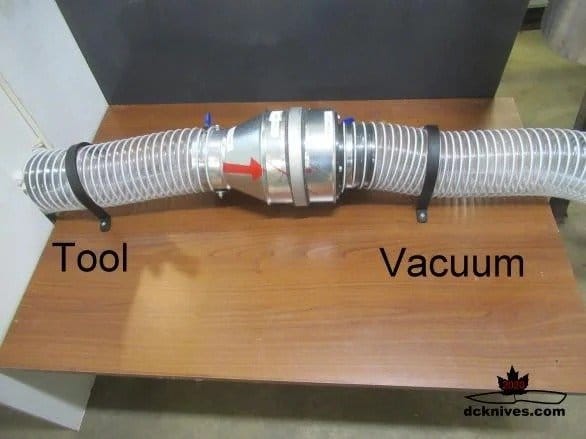

    После сборки искрогасителя мастер установил его в воздушную магистраль.

    На следующих фото видно, как в один трубопровод (впуск) попадает большое количество искр и после прохода через искрогаситель, в выпускном патрубке, искр нет.


    Более наглядно это можно посмотреть на видео.

    Источник (Source)
