    Как выгравировать портрет на яйце


    Эта статья для тех, у кого есть ЧПУ-станок или доступ к нему. Изготовив дополнительную ось на станок, можно попробовать гравировку на сферических предметах, таких как яйцо, например.

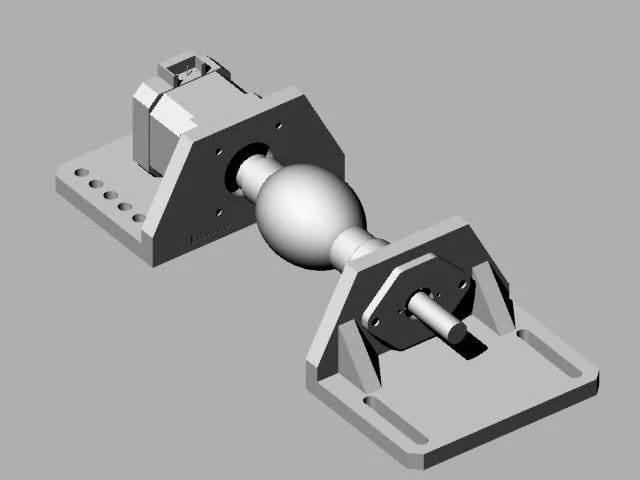

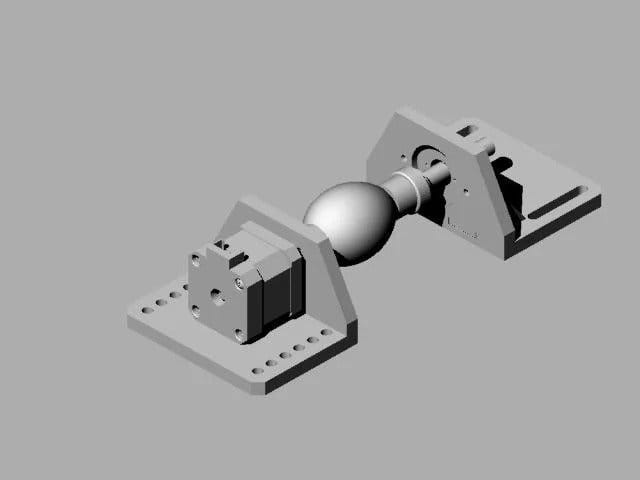

    Обычно станки имеют 3 оси. Для гравировки на яйце нужна четвертая ось. На фото можно увидеть 3D-дизайн оси и ее в плоскости.
    Как выгравировать портрет на яйце




    С одной стороны, находится мотор Nema 17, с другой стороны установлен фланец (KFL-000-10 мм) с внутренним диаметром 10 мм. Мастер использовал этот фланец только потому, что он у него был в наличии, но вполне можно заменить его фланцем меньшего диаметра. Во фланец вставляется стержень с резьбой 10 мм.

    Файлы для резки деталей можно скачать ниже. Деталь изготавливается из фанеры 8 мм.
    lasegger_base.dxf
    lasegger_vertical.dxf
    Лазер, который мастер использовал, имеет номинальную мощность 5,5 Вт. Найти его можно на aliexpress по этой ссылке aliexpress.
    Он установил лазер в баллончик из-под пены для бритья и сделал адаптеры для крепления шпинделя ЧПУ. Таким образом можно довольно быстро сменить инструмент со шпинделя на лазер, а диаметр баллона 53 мм, идеально подходит для данного ЧПУ-станка.

    Сверху банки был установлен вентилятор, который всасывает воздух, таким образом, получается двойной эффект: поддержание лазера холодным (важно для жизни полупроводникового лазера) и всасывание дыма. Маленькая консоль выше, содержит Arduino и дисплей для постоянного контроля температуры лазера и, если она превышает 60°C, приостанавливает работу ЧПУ.

    Внизу есть небольшой штуцер для сбора паров как можно ближе к месту их образования, что позволяет избежать загрязнения линзы лазера.
    Так же мастер разработал оптический датчик расстояния, очень полезный для поддержания постоянной дистанции фокусировки и, что касается яйца, для получения карты глубины.

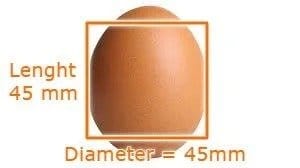

    Дальше нужно установить скорость и ускорение для оси исходя из размеров яйца.

    Для удержания яйца на оси нужен какой-то мягкий материал. Мастер использует втулку протяжки из принтера.


    Для их крепления он распечатал два переходника.
    beaaring_flange_10mm.stl
    motor_flange.stl
    Для работы со сферической формой важно сделать "карту" формы яйца. Это можно сделать просто с помощью датчика глубины и программного обеспечения bCNC.

    Дальше мастер выбирает нужную фотографию.


    Перед гравировкой нужно подготовить яйцо, удалить желток и белок и покрасить в черный цвет.


    Устанавливает яйцо в держатель и приступает к гравировке.

    Вот такие результаты работы.
