    Сразу определимся зачем нужна такая УФ-камера. Большинство из нас знают о 3D-принтерах и многие знают, что для печати используются специальные пластиковые нити (филамент). Наиболее распространенные - это различный (условно) пластиковый материал. Но есть и другие виды нитей, например, древесная, металлическая, тот же пластик с древесным или металлическим наполнителем.

    Еще одним не самым распространённым 3D-принтером является фотополимерный 3д принтер.

    3D-печать на основе смолы известна своей отличной способностью получать очень красивые детали с высокой детализацией. Это происходит благодаря технологии полимеризации в чанах.

    В полимеризации в ванне используется фотополимер в форме вязкой жидкости, смолы и источника света для отверждения смолы.
    Вот такой принтер был и у мастера. Но проблемой было то, что готовое изделие не "застывало" полностью и ему приходилось помещать заготовку под солнечные лучи.

    Чтобы не зависеть от капризов природы он решил построить бокс, в котором можно было бы завершить процесс полимеризации.

    Инструменты и материалы:
    -Лазерный резак;
    -3D-принтер;
    - УФ светодиодная лента - 3 метра;
    - Двигатель постоянного тока 12 В;
    -Разъем питания;
    -Блок питания; 12В 3А;
    -Акрил;
    -Акрил с зеркальным покрытием;
    -Клей;
    -Провода;
    -Резистор 10к и 1к;
    -Крепеж;

    Шаг первый: дизайн

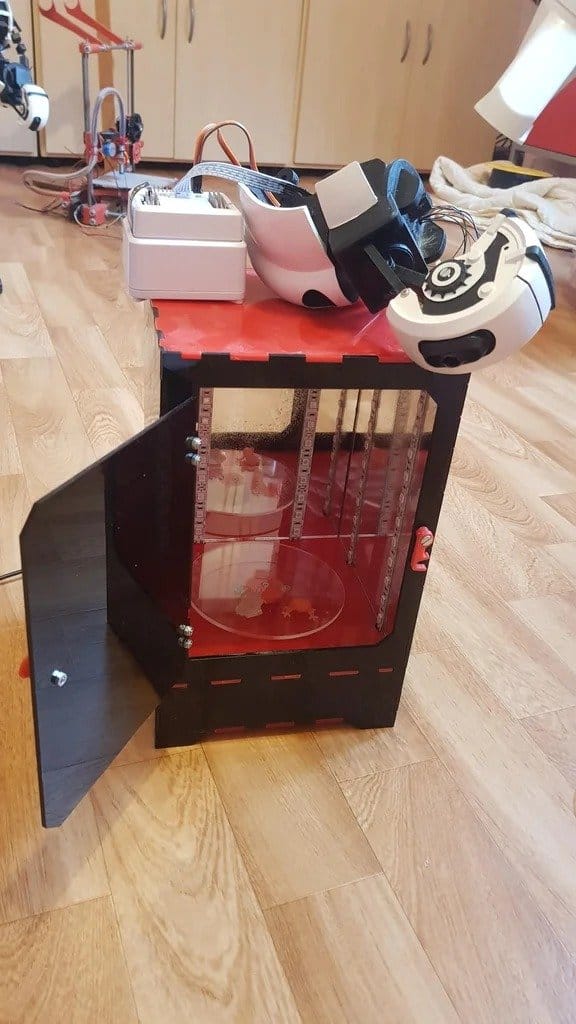

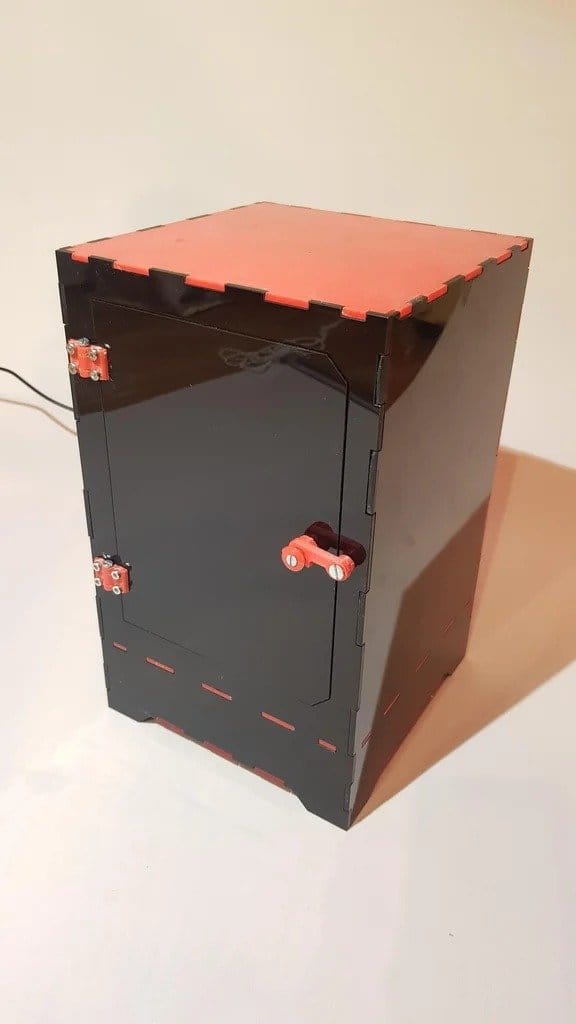

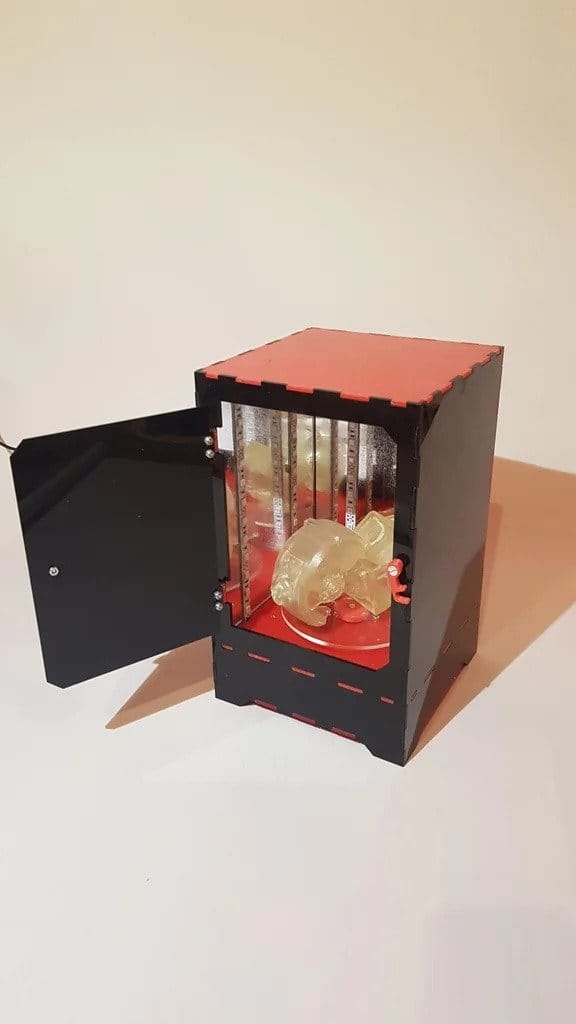

    Камера представляет из себя закрывающуюся коробку с поворотным столом и УФ-светодиодной лентой внутри. Зеркальные стенки бокса, а также поворот детали, гарантируют то, что на всю модель будут попадать УФ-лучи.

    Все файлы для печати или резки деталей можно скачать здесь.



    Шаг второй: сборка камеры

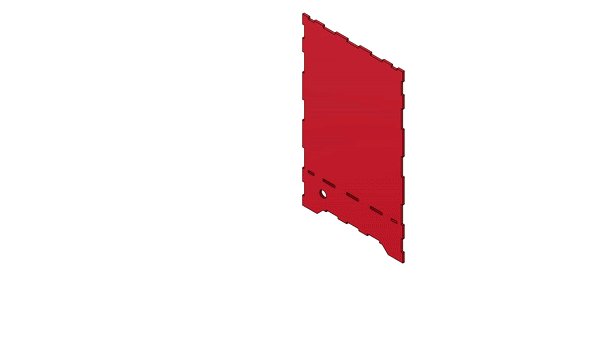

    После резки деталей мастер собирает бокс.

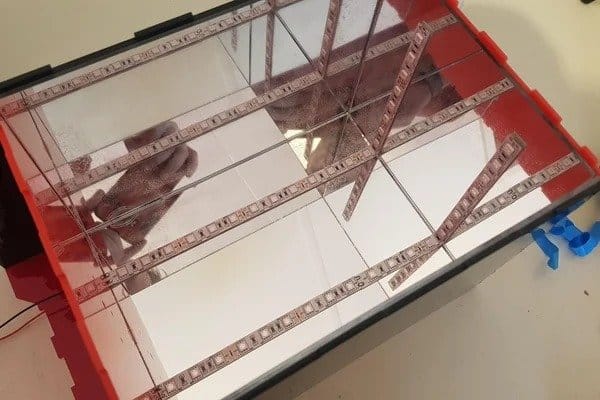

    К внутренним стенкам камеры приклеивает зеркала.



    Шаг третий: УФ-светодиодная лента

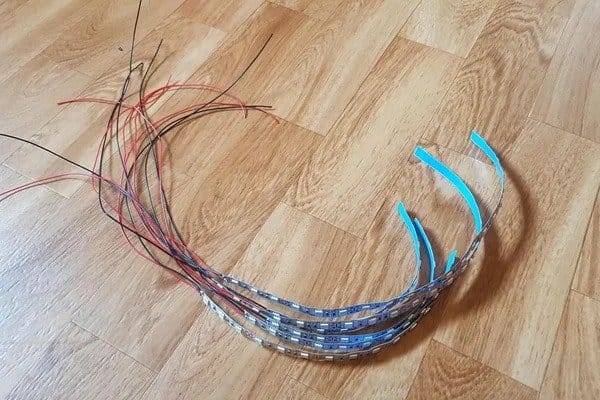

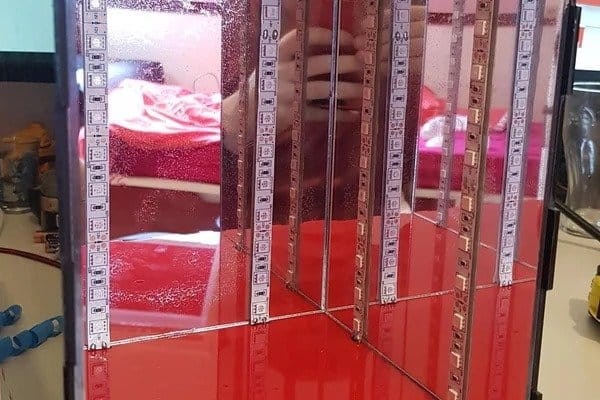

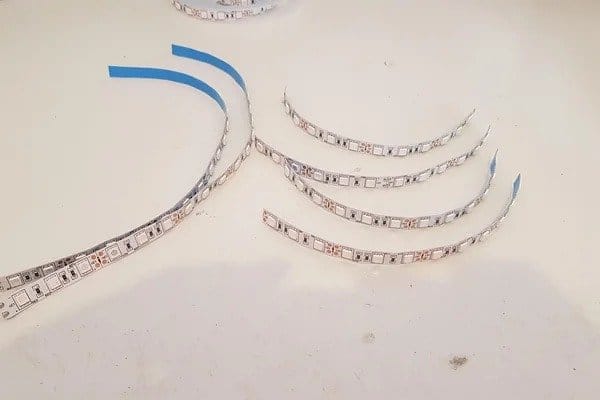

    Теперь нужно порезать ленту на полосы, припаять к контактам провода и наклеить ленту на стенки камеры.




    Шаг четвертый: поворотный столик
    Устанавливает мотор в держатель и фиксирует винтами. Вал двигателя продевает в отверстие и прикручивает держатель полу камеры.

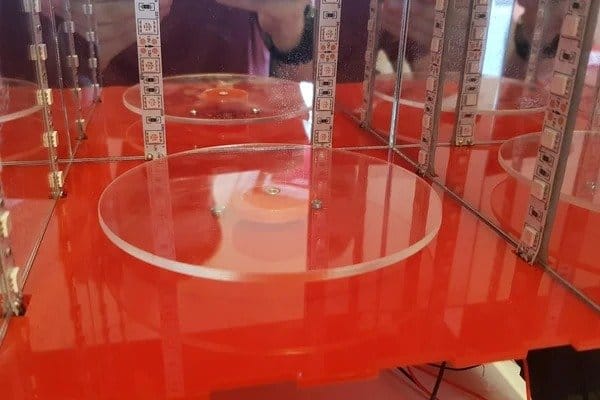

    На вал двигателя приклеивает диск. К диску приклеивает диск из прозрачного акрила (столик).


    Шаг пятый: дверь
    Петли для дверей были напечатаны на 3D-принтере. Прикручивает петли к передней панели и к ним прикручивает дверь. Закрепляет крючок. Приклеивает переднюю панель с дверью к камере.




    Шаг шестой: электромонтаж
    Устанавливает разъем питания. Согласно схемы подключает мотор, светодиодные ленты, разъем.






    Приклеивает нижнюю панель.

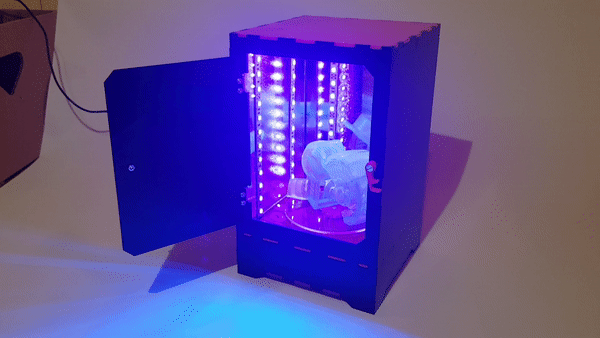

    Все готово.

    По словам мастера для полимеризации изделия, достаточно 10 минут + нужно перевернуть заготовку для отверждения нижней части. Хотя можно было бы приклеить УФ ленту на пол камеры.
