    Заряжаем «ТАПИК» без проводов или «Модернизация любых мобильных телефонов для беспроводной зарядки»

    Заряжаем «ТАПИК» без проводов или «Модернизация любых мобильных телефонов для беспроводной зарядки»

    На сегодняшний день идёт большой прогресс, с каждым днём появляются новейшие инновационные мобильные устройства и ни для ни кого не секрет, что существуют гаджеты с беспроводными зарядками, но мало кто знает, что без проводов можно зарядить абсолютно любой телефон, даже старый забытый «ТАПИК », т.е. мобильный телефон без особых функций. Сейчас мы разберём этот вопрос и каждый умелец мало мальски разбирающегося в радиотехнике сможет воплотить это в жизнь для своего мобильного телефона без существующих модулей для воплощения данного процесса.

    Итак « погнали »

    Приготовьте следующее:
    - мобильный телефон ( если вы не уверены в успехе, лучше не нужный для эксперимента и наработке навыков);

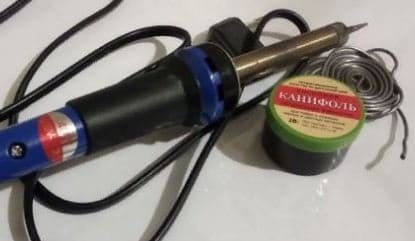

    - паяльник;
    - паяльные принадлежности;

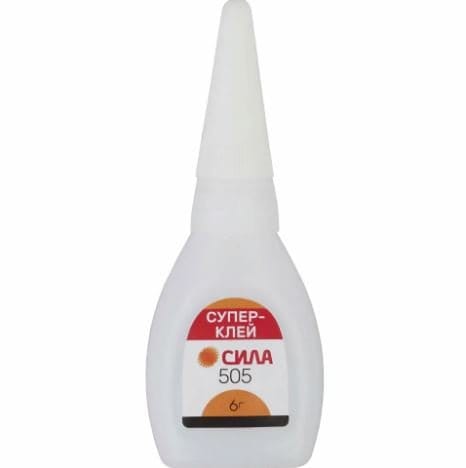

    - супер клей;

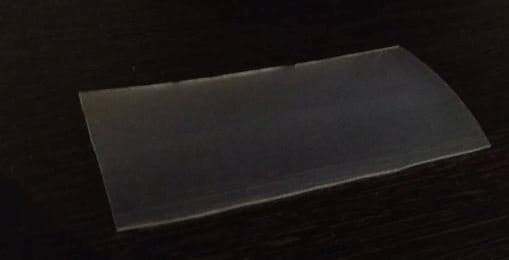

    - кусок тонкого листового пластика;

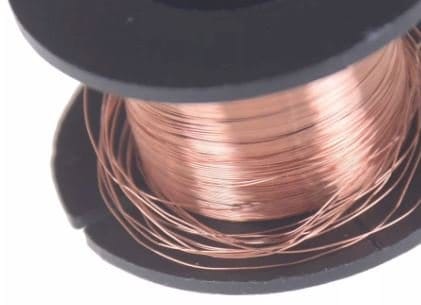

    - провод обработанный лаком около 0,3 мм от 0,2 - 0,4 мм;

    - линейный стабилизатор напряжения 7805 на 5 вольт;

    - smd выпрямительный диод м 4;

    - керамические конденсаторы от 0,1 до 1 микрофарад;

    - резисторы;

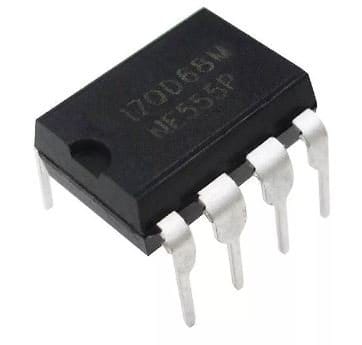

    - микросхема NE555;

    - транзистор IRFZ44.

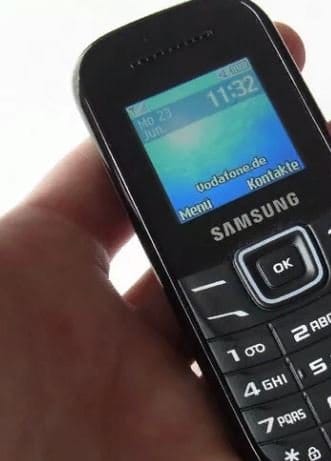

    1. Способ модернизации подходит для любого телефона, наша работа будет проходить на примере простейшего кнопочного телефона в чём и будет заключаться вся суть.

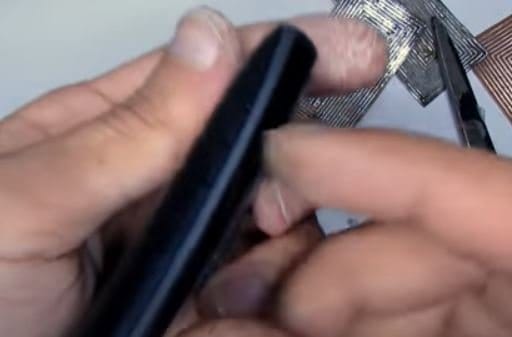

    Для начала произведём разборку испытуемого аппарата.

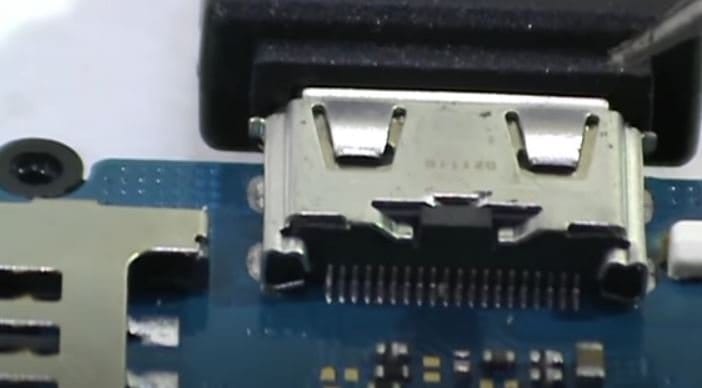

    2. На usb входе найдём плюсовые кон контакты, в данном конкретном случае пинов в разъёме много, на сегодняшний день большое распространение получил четырёх пиновый usb разъём в котором гораздо проще найти необходимые контакты, здесь же два крайних правых пина будут плюсовыми, а крайние два левых минусовыми

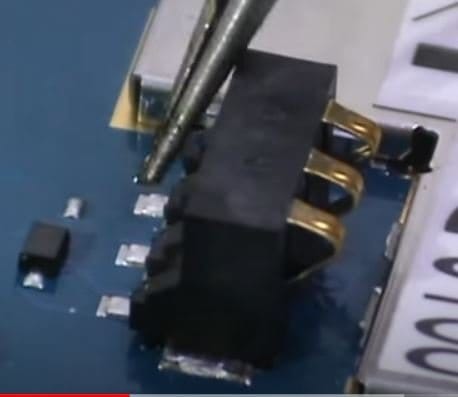

    3. Минус будем брать с контактов для аккумуляторной батареи телефона

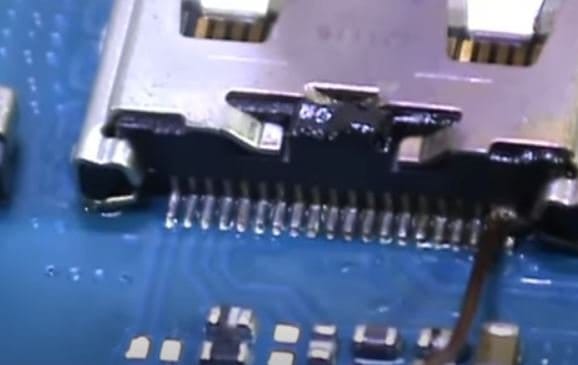

    4. Начнём пайку, подпаяем проводок к плюсу на usb входе

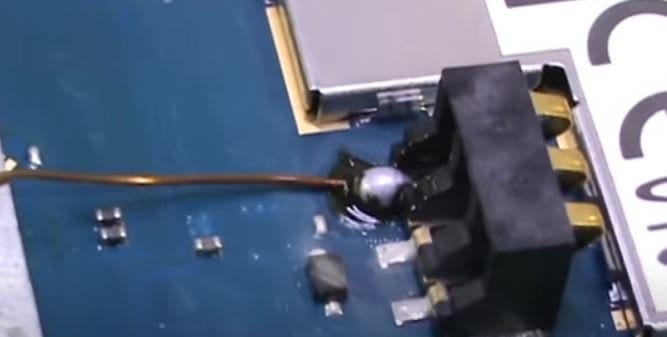

    5. И проводок к минусу на контактах для АКБ мобильного устройства

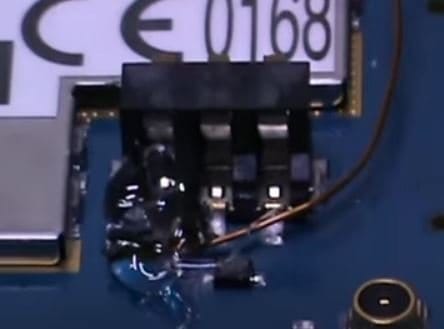

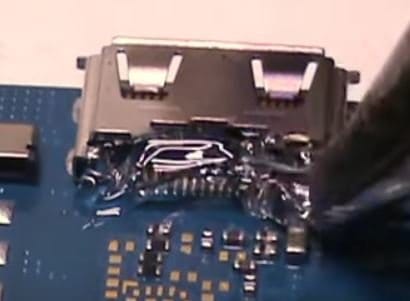

    6.Зальём места пайки горячим клеем


    Все эти подпайки ни коем образом не будут влиять на все необходимые функции usb разъёма.
    7. Следующим шагом будет изготовляться приёмник заряда.

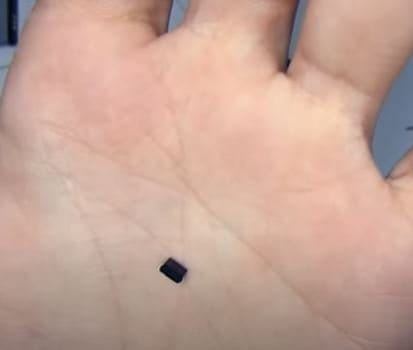

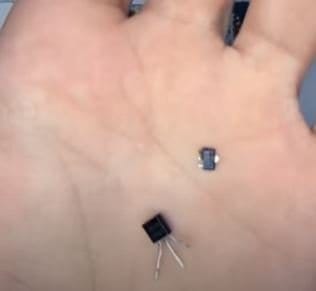

    Для этого будем использовать следующие компоненты: линейный стабилизатор напряжения 7805 на 5 вольт, smd выпрямительный диод м4, керамические конденсаторы от о1 до 1 микрофарад.





    В качестве « доноров » возможно использовать вышедшую из строя электронику.
    8. Далее изготовим катушку для приёмника, таким образом, чтобы она поместилась в корпус мобильного.
    У кого есть возможность замечательно сделать катушку путём лазерной печати

    или сделать это в ручную .

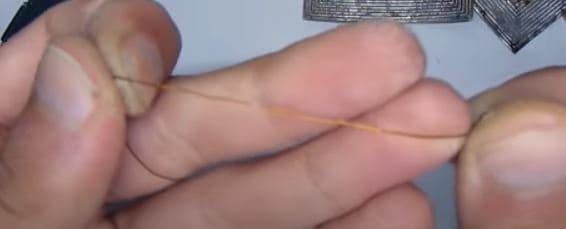

    Для ручного изготовления будем пользоваться проводом с лаковым покрытием в районе 0,3 мм, понадобится примерно один метр,

    ещё нужен будет кусочек листового тоненького пластика и супер клей.

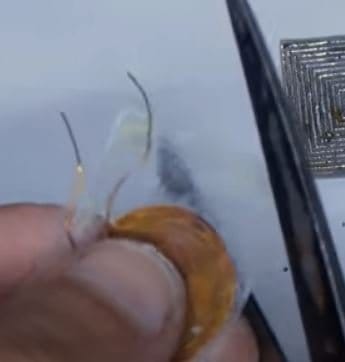

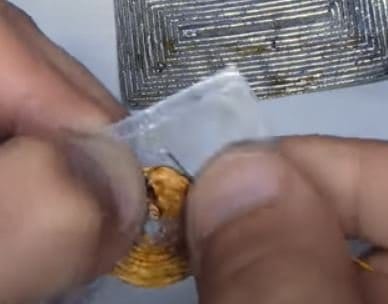

    Сделаем первый виточек и приклеим его к пластику,

    постепенно прибавляем витки по окружности, подклеивая их клеем.


    В последствие лишний пластик удалим

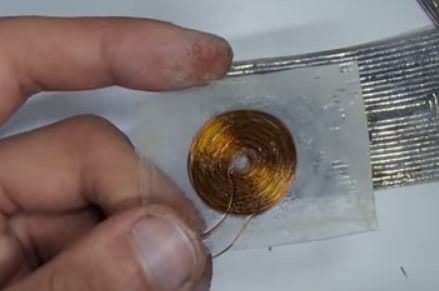

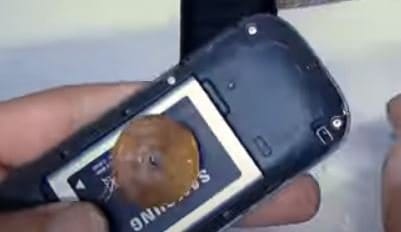

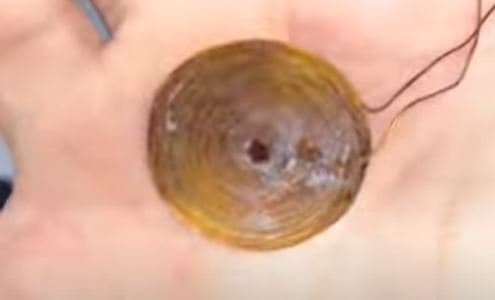

    Должно получиться вот так

    Спаиваем элементы следующим образом

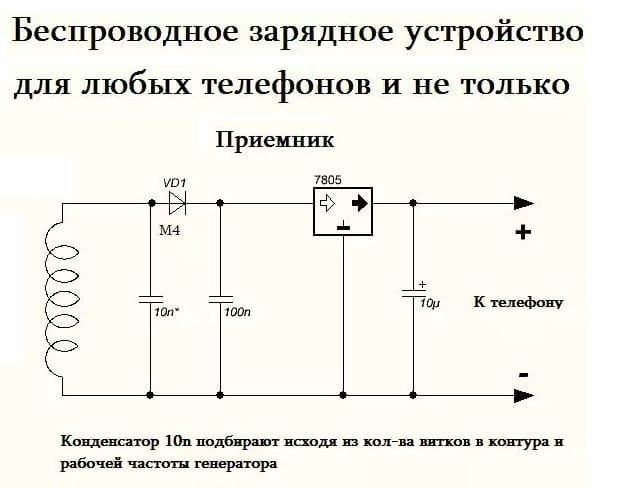

    Схема

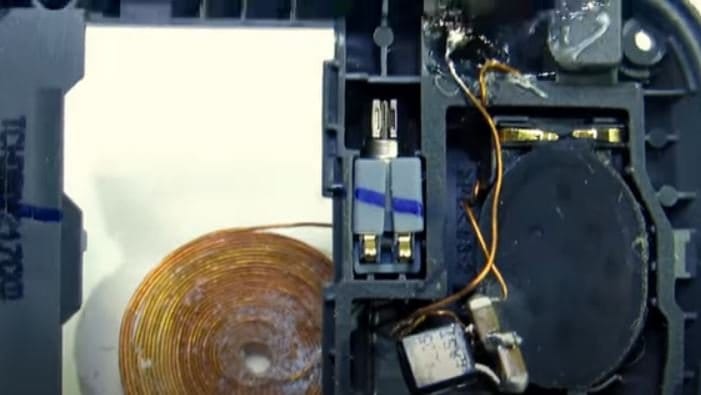

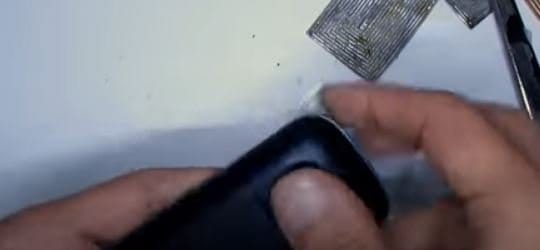

    Проверяем, всё ли надёжно и как вмещается в корпус
    [/center]


    9. Наконец окончательный шаг, делаем передатчик.

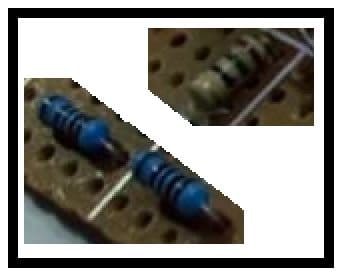

    Состоящий из: резисторов, микросхемы NE555,транзистора IRFZ44 и соответственно передающей катушки, питание 5 вольт.
    [center]

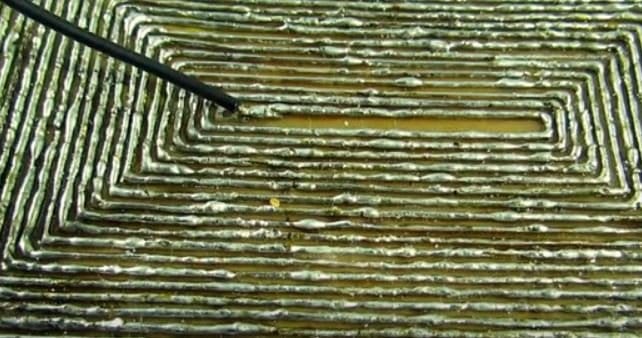

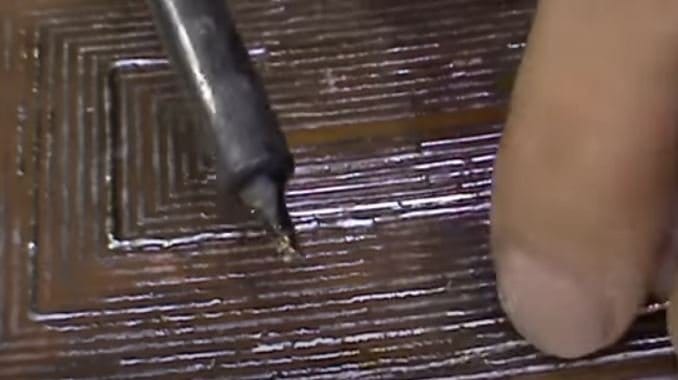

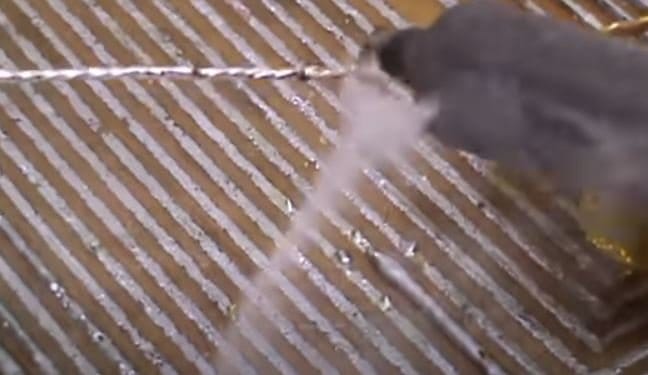

    Передающею катушку можно также различными способами, как лазерной печатью так и намоткой, но в данном конкретном случае она изготавливается на печатной плате, путём лужения и пропайки по дорожкам провода.

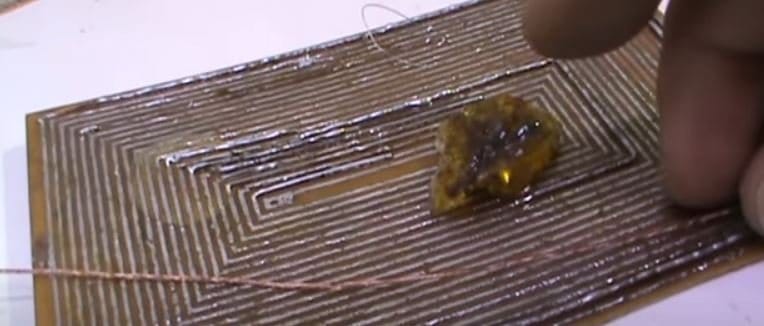

    Подпаиваем проводки и в результате получается вот так

    Метод с печатной платой очень кропотливый и если выбирать из двух « зол », то намотка более лёгкий способ.

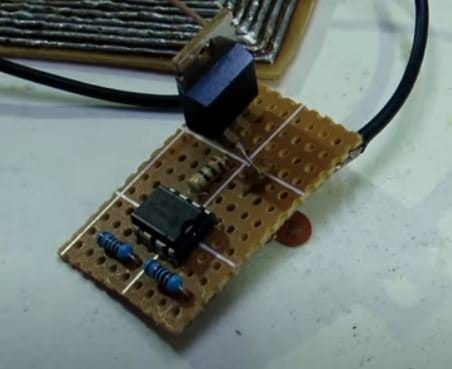

    Завершаем пайку компонентов

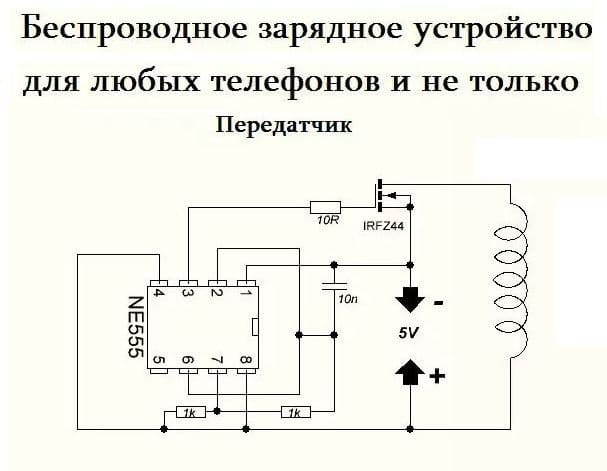

    Схема

    Работа завершена, наслаждаемся беспроводным зарядом нашего девайса.

    Вопрос\тема автоматически публикуется в соц. сети сайта - следите и там за ответами:

    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

    Рюкзак выживальщика. Рюкзак со встроенной зарядкой

    По мотивам публикации «Самодельная сетевая лампа из светодиодов»

    Добавить комментарий

    4 комментария
    Korolev
    Автор предлагает настраивать приёмник на частоту генератора, хотя проще сделать наоборот.
    ino53
    Занесло меня на любимый сайт одного из наших популярных авторов. xaxa Выдержки оттуда, касаются автора описанного здесь изделия.

    ino53
    Кому эта статья интересна, тому в телефон лучше не лазить, а кто успешно "лазит" в телефоны, тому эта статья сто лет не интересна. Ну разве что как пример "творчества" ака касьяна. xaxa
    Иван_Похмельев
    подпаяем проводок к плюсу на usb входе
    На фотографии не USB разъём.
    на сегодняшний день большое распространение получил четырёх пиновый usb разъём
    Самый распространённый разъём в мобильниках микро-USB, у которого не 4, а 5 контактов.
