    Как сделать аккумуляторный светильник с зарядкой от солнечной батареи


    Это руководство по изготовлению аккумуляторного светильника подготовлено общественной международной организацией. Эта международная организация, работает более чем в 20 странах мира.

    Цель организации обеспечит свет жителям местных сообществ, которые не имеют доступа к электричеству или живут без электричества в своих домах. В проектах используется простая, экономичная и экологическая технология.

    Конечный продукт - это результат многомесячной работы волонтеров организации.

    Инструменты и материалы:
    -Дрель и сверла (3,5 мм, 6 мм, 7 мм, 8 мм);
    -Наждачная бумага;
    -Ножовка по металлу;
    -Коронка по дереву;
    -Отвертка;
    -Плоскогубцы;
    -Кусачки;
    -Паяльник;
    -Мультиметр;
    -Тиски;
    -Труба ПВХ 10,5 см диаметр 100 мм;
    -Бутылка пластиковая -2 литра;
    -Тройник сантехнический 100 x 100 x 40 мм;
    -Заглушка с резьбой из ПВХ;
    -Круглая решетка из ПВХ, диаметром 100 мм;
    -Заглушка из ПВХ - диаметр 100 мм;
    -Коннектор;
    -Резистор 10 кОм;
    -Стабилизаторы напряжения и тока LM7815;
    -МОП-транзистор IRFZ44N;
    -Диод 1N4007;
    -Клеммы и разъемы;
    -Термоусадочная трубка;
    -Провода;
    -Солнечная панель 5 Вт 12 В;
    -Модуль 3 светодиода с линзой IP67;
    -Переключатель;
    -Предохранитель 2А;
    -Держатель предохранителя;
    -Крепеж;
    -Двусторонний скотч;
    -Аэрозольная краска;
    -Аккумуляторная батарея 12 В 1,3 Ач;


    Шаг первый: корпус
    Как сделать аккумуляторный светильник с зарядкой от солнечной батареи

    В этом шаге нужны будут следующие детали и инструменты.

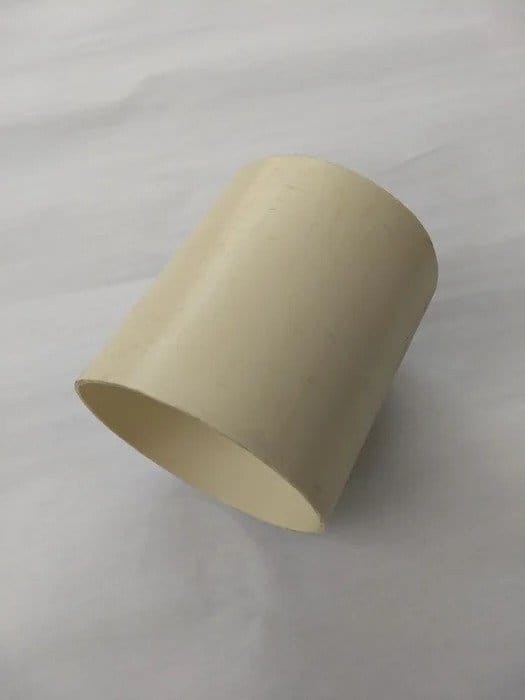

    Отрежьте ПВХ-трубу длиной 10,5 см и зашлифуйте заусенцы.

    Просверлите два отверстия по бокам тройника сверлом 3,5 мм;
    Просверлите отверстие в передней части сифона сверлом 8мм (над центральным отверстием)
    Просверлите отверстие в верхней части сифона сверлом 6 мм (в верхнем углу коробки и напротив центрального отверстия).

    В заглушке просверлите отверстие по диаметру выключателя. Временно установите кнопку в заглушку, а заглушку в сифон. Убедитесь, что они плотно сидят в посадочных местах.



    Отрежьте нижнюю часть двухлитровой бутылки 10,5 см. Установите ПЭТ-бутылку на корпус сифона и просверлите два отверстия в бутылке сверлом того же размера, что и два боковых отверстия, сделанные в сифонной коробке (3, 5 мм). Отверстие в бутылке и сифоне должны быть соосны.


    Установите нижнюю заглушку и просверлите два отверстия диаметром 7 мм.

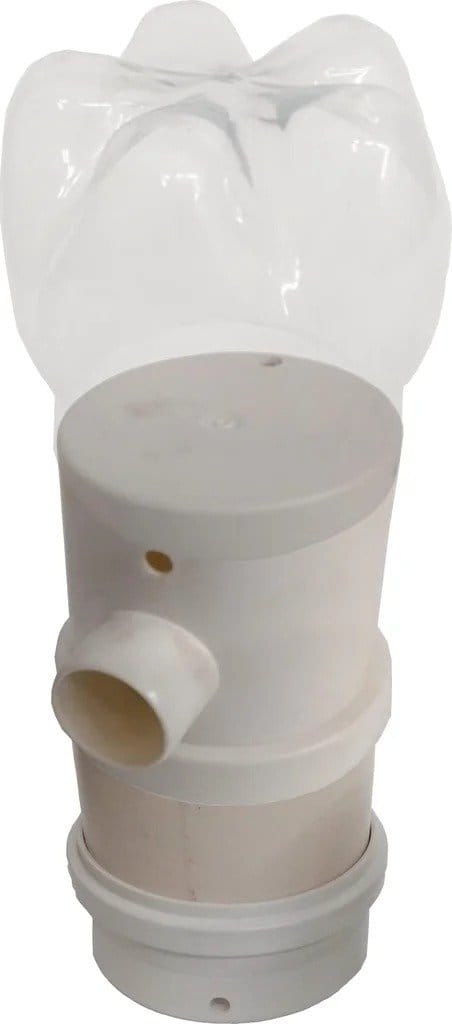

    В итоге должна получится такая конструкция.


    Шаг второй: модуль зарядки
    Дальше нужно собрать реле зарядки.


    Отрежьте шесть секций клеммной колодки и установите клеммы.

    Припаяйте транзистор и регулятор как на фото. Установите перемычку и диод.



    Припаяйте резистор.

    Отрежьте и установите одну секцию как на фото.


    Шаг третий: подготовка к монтажу электроники
    Теперь нужно подготовить остальную электронику.

    Сначала нужно подготовить разъем зарядки. На два контакта припаиваем провода.

    Теперь нужно подготовить солнечную панель.
    Сначала нужно отрезать провод длиной 3м. Затем припаять провод к контактным площадкам монтажной колодки панели. На другой конец провода установить штекер. Проверить правильность монтажа мультиметром.





    Теперь нужно нарастить провода на светодиодном модуле. Нужно добавить около 20 сантиметров. Затем проверить работу светодиодов кратковременным касанием клемм аккумулятора.


    Теперь припаиваем провода к кнопке включения. На конец одного из проводов прикручивает клеммную колодку. Проверяем правильность подключения мультиметром.


    Дальше нужно подготовить провода для аккумуляторной батареи. На концы проводов устанавливаем клеммы. В разрез положительного (красного) провода устанавливаем предохранитель 2А.




    Шаг четвертый: покраска
    Дальше на выбор можно покрасить корпус или оставить такой, как есть.



    Шаг пятый: сборка
    После высыхания краски можно приступить к сборке. Сначала нужно привязать веревку. За веревку можно будет переносить светильник или подвешивать его.

    Проденьте один конец веревки через боковое отверстие в основании и завяжите узел внутри. Повторите процесс, с другой стороны.


    Дальше нужно приклеить светодиодную панель к верней части корпуса.


    Устанавливаем пластиковую бутылку и фиксируем винтами.


    Устанавливает заглушку и кнопку включения.

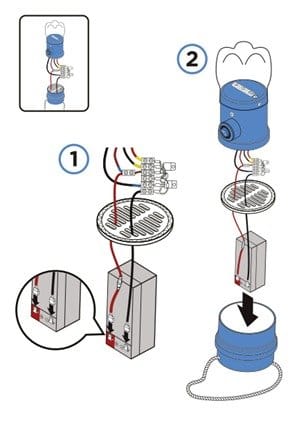

    В нижней части будет установлен аккумулятор. Верхний и нижний отсеки разделяет решетка.

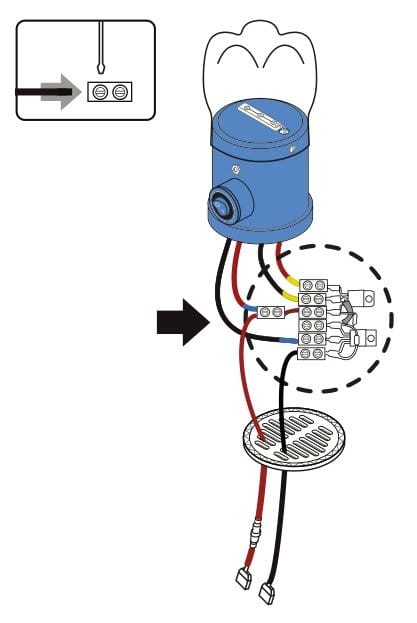

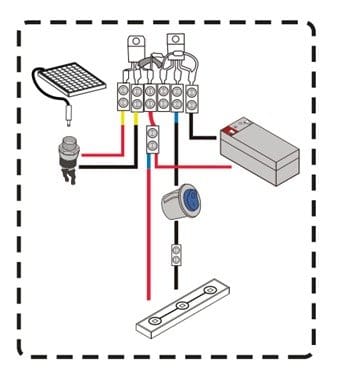

    Монтируем схему и собираем корпус.





    Шаг шестой: зарядка
    Для зарядки нужно подключить штекер солнечной батареи к разъему светильника и поместить панель на солнце.

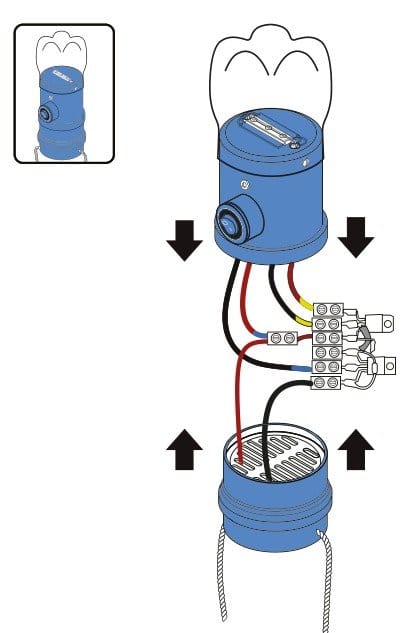

    После проверки работоспособности светильника нужно зафиксировать нижнюю часть корпуса.



    Все готово. Лампа - мобильное решение, и ее эксплуатация очень проста. В течение дня нужно будет только подключить панель к лампе и зарядить аккумулятор. Солнечную панель нужно размещать под солнечными лучами, а саму лампу в тени.

    Хотя емкость аккумулятора составляет до 13,4 часа, рекомендуется использовать максимум 4 часа за ночь и всегда ставить его для зарядки на следующий день.

    Срок службы батареи уменьшается со временем будет уменьшатся.
    Примерно за 1 год эксплуатации до 5 часов работы в сутки, за 2 года до 4 часов в сутки, за три года эксплуатации до 3 часов.

    Источник (Source)
