    Приспособа для переделки заточного станка в ленточно-шлифовальный



    В этой статье мастер поделится с нами своим опытом, а также чертежами, по изготовлению приспособления которое устанавливается на заточный станок и превращает его в ленточно-шлифовальный. Это отличное решение если у вас есть заочный станок и мало места и финансов для приобретения и установки отдельного ленточно-шлифовального станка.

    Инструменты и материалы:
    -Шлифленты;
    -Комплект шкивов;
    -Переходная втулка;
    -Пружина растяжения;
    -Листовой металл;
    -Клей-спрей;
    -Крепеж;
    -Заточной станок;
    -Слесарный инструмент;
    -УШМ;
    -Шаблоны;
    -Сверлильный станок;
    -Ленточнопильный станок;
    -Сварочное оборудование;

    Шаг первый: разборка станка
    Для установки приспособления нужно подготовить заточный станок. Мастер демонтирует с одной стороны станка заточный камень и защитный кожух.

    Шаг второй: шаблон
    Шаблон для изготовления деталей был спроектирован в Fusion 360. Ниже можно скачать файл для печати шаблона. Мастер говорит, что детали должны подойти на большинство заточных станков, единственно монтажные отверстия нужно сверлить, ориентируясь на крепления своего станка.
    Настольный шлифовальный станок Template.pdf

    Шаг третий: резка по шаблону

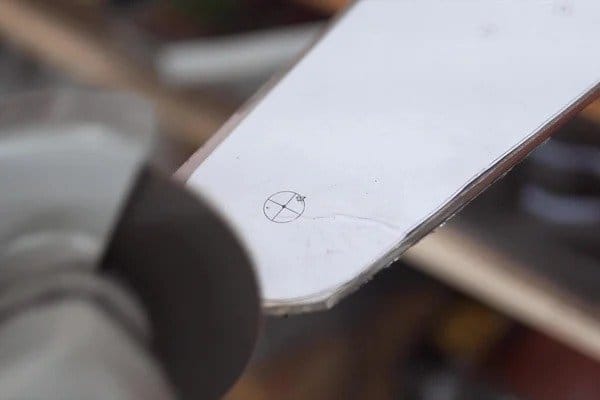

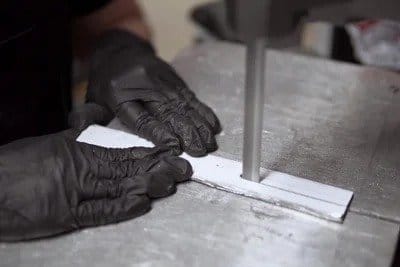

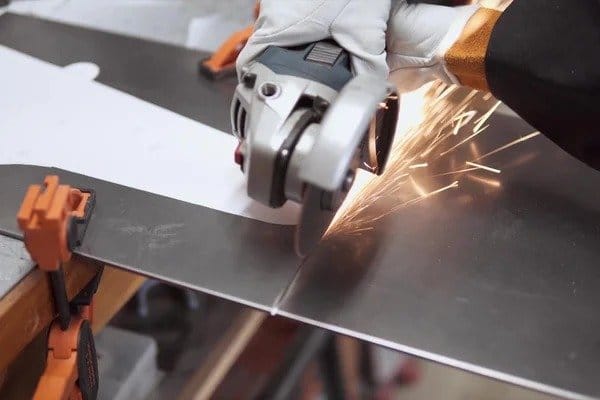

    Шаблон мастер приклеивает на металл толщиной 3/16 дюйма (4,7 мм) и вырезает детали.
    Приспособа для переделки заточного станка в ленточно-шлифовальный

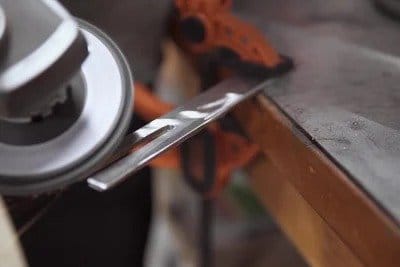

    Затем сверлит отверстия и вырезает пазы.



    Шаг четвертый: навес
    Для установки верхнего ролика мастер изготовил металлическую навес.

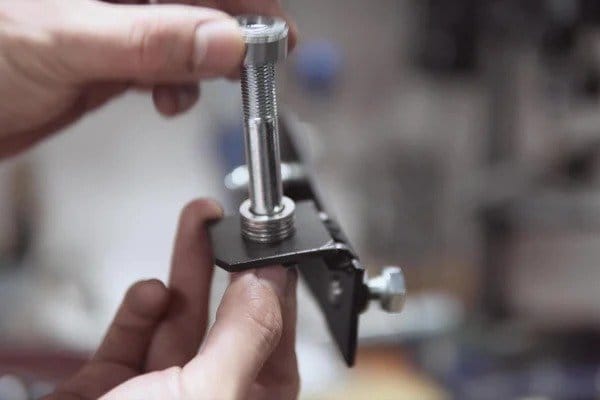

    Вырезал из металла небольшой квадрат и по центру просверлил отверстие. В отверстие в верхнем держателе устанавливает направляющий болт и накручивает гайку. Сверху устанавливает квадрат и выравнивает его. Дальше на болт накручивает три гайки на равном расстоянии. Гайку устанавливает между пластинами и приваривает. Снимает направляющий болт. Навес готов.




    Шаг пятый: установка насадки
    Сначала мастер устанавливает опорную пластину. Изначально монтажные крепления были немного смещены и мастеру пришлось их переделывать.

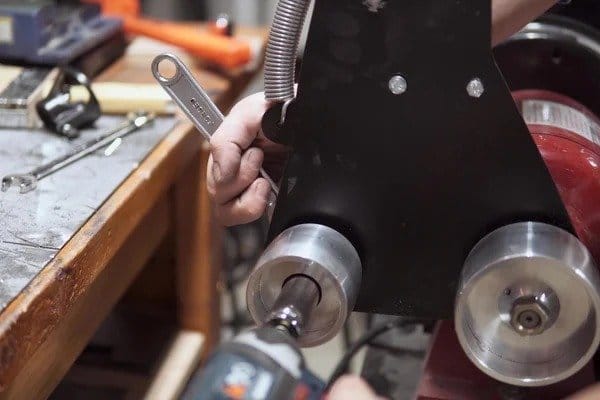

    Дальше к пластине прикручивает пластину с верхним натяжным роликом, нижние ролики, пружину и опорную пластину. Выровняв все детали и зафиксировав болтами, снимает приспособление и сваривает.

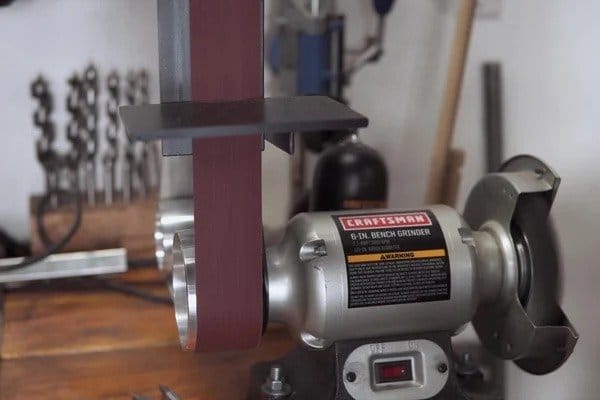

    После сварки окрашивает детали, устанавливает приспособление на станок, устанавливает ленту.

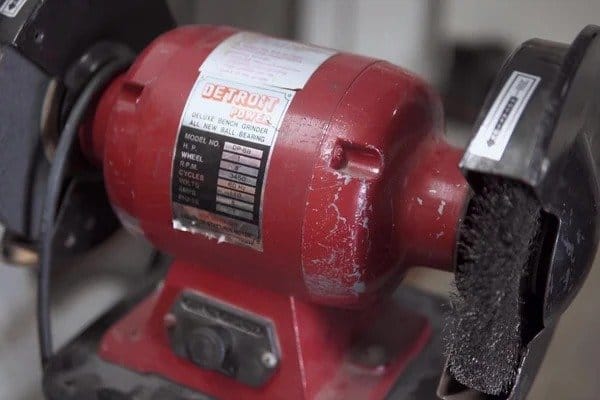

    К сожалению станок на который было установлено устройство имел мощность всего 1/6 л/с. Это очень мало. Тогда мастер приобрел на вторичном рынке станок мощностью 1 л/с.

    Для установки насадки нужно было только переделать крепежные отверстия.

    Учитывая предыдущий опыт, мастер уделил особое внимание выравниванию роликов на одной линии. При необходимости можно подложить под ролик шайбу, чтобы сместить его.


    Все готово. По его словам, на более мощном станке устройство показало себя с лучшей стороны.

    Весь процесс по изготовлению такого приспособления можно посмотреть на видео.
