    Динамометрический ключ из электронных весов и трещотки


    Эта небольшая статья от мастера-самодельщика с ником MerelyOne расскажет нам, как можно сделать недорогой динамометрический ключ. Конечно он уступает по точности показаний и, наверное, удобству использования промышленные модели, но для разовых бытовых целей (ремонт велосипеда, авто, устройств и механизмов, даже затяжка анкерных болтов в строительстве) вполне себе альтернатива дорогим динамометрическим ключам.

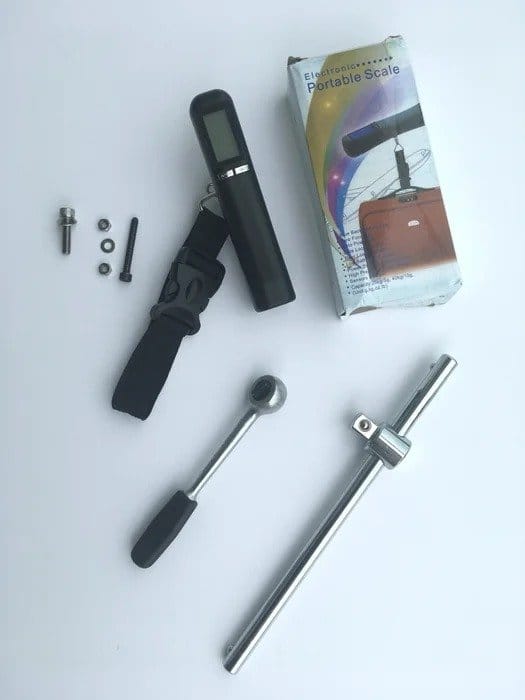

    Инструменты и материалы:
    -Багажные весы:
    -Удлинитель для ключа 250 мм;
    -Болт M5 40 мм с головкой под торцевой ключ плюс гайки и шайбы;
    -25-миллиметровый болт M6 с головкой под торцевой ключ и шайба;
    -Ключ - трещотка;
    -Сверлильный станок;
    -Тиски;
    -Метчик M5 и M6;

    Динамометрический ключ из электронных весов и трещотки

    Шаг первый: проверка весов
    Мастер купил двое весов на случай, если одни будут неправильно откалиброваны. Для проверки использовал воду от 1 до 20 литров. На удивление оба весов имели погрешность не более 3%, что можно объяснить не совсем равенством килограмма и литра.


    Шаг второй: переделка весов
    Теперь нужно модернизировать весы.
    Разбирает весы, ремень тоже нужно удалить. Внутри корпуса находится скоба с тензодатчиком. На скобе крепится крюк, на который подвешивается взвешиваемый предмет. Крючок нужно удалить, отверстие рассверлить и на место крючка прикрутить болт.

    При нормальном использовании тензодатчик растягивается под действием веса багажа. Однако в данном случае нужно нажимать на болт M5 для обеспечения крутящего момента. Для обеспечения данных условий скобу нужно развернуть, чтобы тензодатчик продолжал работать. Проверив правильность работы датчика можно собрать корпус.





    Шаг третий: удлинитель
    На удлинителе ключа установлена бита которая перемещается вдоль удлинителя. Для данного инструмента нужно, чтобы бита была зафиксирована под углом 90 градусов и на определенном расстоянии от приложенной силы. Мастер выбрал 200 мм как удобное расстояние. Стальные шарики, которые действуют как фиксаторы на каждом конце ручки, находятся на расстоянии около 225 мм друг от друга.

    Мастер зафиксировал удлинитель в тисках и просверлив отверстие 3 мм удалил шарик с одной стороны ключа. Затем совместил отверстие в бите и отверстие на конце ключа и наконец сверлом 5,5 мм. Зафиксировал биту болтом.

    Затем точно отметил на удлинителе 200 мм от центра квадрата биты. Важно, чтобы усилие на рукоятке прикладывалось под углом 90 градусов к оси любой головки, используемой с гаечным ключом. Затем просверлил отверстие сначала сверло 3 мм, а затем сверлом 4,2 мм. Затем нарезал в отверстие резьбу M5.

    Теперь можно прикрутить весы к удлинителю.





    Шаг четвертый: перевод показаний в ньютоны
    Дисплей цифровых весов багажа может быть настроен на отображение веса в кг или фунтах. На самом деле в системе СИ кг - это единица массы. Вес - это сила, создаваемая массой при ускорении свободного падения, и измеряется в ньютонах. Таким образом, 1 кг на шкале соответствует силе, эквивалентной (1 кг x 9,81 м / с / с) или 9,81 Н. Эта сила, приложенная на расстоянии от оси вращения, создает момент или крутящий момент в Нм, равный силе, умноженной на расстояние. Таким образом, в нашем случае сила 9,81 Н на 200 мм создает крутящий момент = (9,81 x 0,2) = 1,962 Нм.

    На веб-сайте Engineering ToolBox есть отличное объяснение крутящего момента, а также примеры и ссылка на интерактивный калькулятор.

    Шаг пятый: ключ-трещотка
    Эта модификация ключа-трещотки для головок. Здесь нужно было просто просверлить одно отверстие 5 мм в рукоятке ключа. Как и в случае с удлинителем важно чтобы отверстие и бита ключа были на одной оси (со смещением вдоль ключа конечно). В данном случае мастер просверлил отверстие на расстоянии 102 мм. Исходя из раннее приведенных формул получаем: крутящий момент Нм = Отображение кг x 9,81 x 0,102.
    Удобно, что крутящий момент, Нм = Отображение кг с коэффициентом преобразования, равным 1.


    Шаг шестой: работа с ключом
    Данные весы рассчитаны на 40 кг, что эквивалентно крутящему моменту чуть менее 80 Нм при использовании удлинителя. Однако более разумным максимумом было бы около 50 Нм, ограниченное тем, сколько силы может быть передано через ручку весов "на излом". Мастер говорит, что, хотя устройство и не такое надежное, как коммерческий продукт, он считает, что это устройство очень полезно в тех случаях, когда для затяжки требуется лучше лучшее, чем просто «наощупь». Недавние примеры, когда он использовал ключ: болты на дорожном велосипеде дочери - значение 8 Нм, анкерные болты в кирпичной стене - значение 20 Нм, и фланец водяного насоса, показанный на фотографии. Первоначальная идея динамометрического ключа пришла к нему, когда он сломал шпильку на фланце насоса приложив чрезмерное усилие при затягивании гайки.





    Источник (Source)
