    Утка на реактивной тяге с радиуоправлением


    Более 40 лет назад мастер хотел запустить радиоуправляемую лодку на близлежащем парковом озере. Однако администрация парка запретила ему это делать. Тогда он решил замаскировать лодку под утку и обмануть администрации. По ряду причин реализовать эту идею не получилось, но мечта осталось. И вот спустя 40 лет он решил осуществить свою задумку.
    Давайте посмотрим небольшое видео с результатом его работы.

    Инструменты и материалы:
    -Утка пластиковая;
    -Серводвигатель для радиоуправляемых лодок;
    -Приемник 6-и канальный Rx DSMX / DSM2 Spektrum;
    -Контроллер оборотов 10 А;
    -Сервопривод MG90S;
    -Li-Po батарея 2S 7,4V 1000mAh;
    -Тестер напряжения аккумулятора;
    -Гофра резиновая;
    -Латунный стержень 1,6 мм;
    -Пластик для крышки;
    -Клей Solibond;
    -Герметик Black Silicon;
    -3D-принтер;

    Шаг первый: 3D-печать
    Первым шагом было спроектировать и напечатать корпус и разместить в нем двигатель. Чертежей агрегатов с размерами в интернете не нашлось, поэтому пришлось тщательно измерять все детали. Файлы для печати можно скачать ниже.
    Jet Boat Duck Servo carrier.stl
    Duck Boat Battery sled.stl
    Duck Boat Hull.stl
    Jet Boat Duck Electronic lid.stl
    Jet Boat Duck Electronics case.stl
    Утка на реактивной тяге с радиуоправлением

    Шаг второй: двигатель

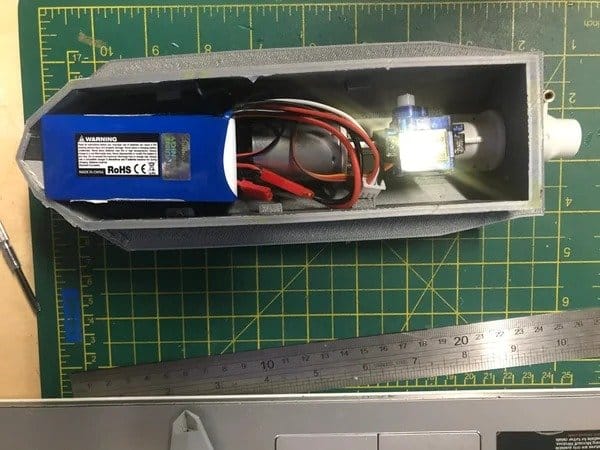

    После печати проверяет установку двигателя в корпус. Для своей самоделки мастер использует не винтовой двигатель, а реактивный. Выбор обусловлен тем, что на озере много водорослей и они могут намотаться на винт.


    Шаг третий: утка
    Теперь нужно подготовить утку, а точнее вырезать у нее нижнюю часть по размеру напечатанного корпуса.

    Шаг четвертый: сборка

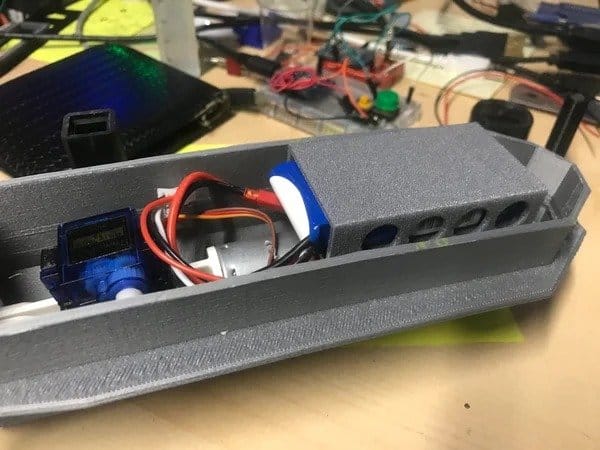

    Дальше приступает к сборке лодки-утки. В устройстве используется довольно стандартный модуль дистанционного управления и простой сервопривод. К сервоприводу крепится латунный стержень, который выполняет роль толкателя. Толкатель будет управлять сильфоном и соответственно направлением движения утки-лодки.

    Устанавливает регулятор скорости с аккумулятором и устройство, которое контролирует заряд батареи и в случае критического разряда издает громкий звуковой сигнал.

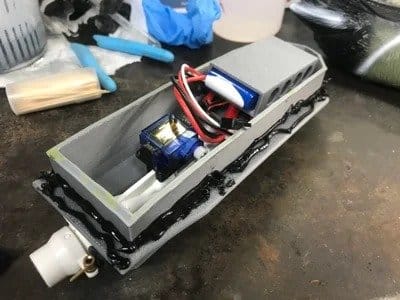

    Автомобильным герметиком заполняет все швы. Затем наносит герметик на корпус и устанавливает сверху утку.



    Устанавливает на шток гофру. В гофру набивает смазку и стягивает хомутом. Закрепляет конец рычага на креплении руля.

    В верхней части вырезает лючок для доступа к батарее. На крышку приклеил пластиковые язычки и магниты. Они будут удерживать крышку.



    После сборки проверяет утку-лодку в ванной.

    Все готово.
