    Подъемная платформа для ремонта автомобиля



    Приветствую всех любителей помастерить, предлагаю к рассмотрению инструкцию по изготовлению полезной самоделки для обслуживания автомобиля. Речь пойдет о платформе, на которой можно сидеть или лежать, ремонтируя автомобиль. Часть платформы поднимается, что позволит вам принять нужное положение в нужном месте проведения работ. В действие платформа приводится линейным мотором, он поднимает и опускает спинку при нажатии на кнопку. Интересно, что платформа управляется дистанционно, хотя, эта функция сомнительна, так как будет теряться пульт, лучше все расположить прямо на платформе. Питается самоделка от аккумулятора. В сборке проект не сложный, а собрано все из доступных материалов.

    Материалы и инструменты, которые использовал автор:

    Список материалов:
    - линейный привод на 12В;
    - аккумулятор на 12В;
    - газовая пружина;
    - электроника для управления (или просто переключатель);
    - OSB, фанера или подобный материал;
    - коврики для внешней обшивки;
    - профильные трубы;
    - колесики для тележек;
    - болты и гайки.

    Список инструментов:
    - сварочный аппарат;
    - болгарка (УШМ);
    - дрель;
    - рулетка, маркер;
    - сварочные угольники;
    - торцовочная пила.

    Процесс изготовления самоделки:

    Шаг первый. Собираем раму
    Первым делом соберем раму, она состоит из двух частей, из основы, а также из подвижной части, которая поднимается и опускается. Свариваем раму из профильных труб, все просто и надежно. Подвижную часть рамы крепим к основе шарнирно, в качестве осей применяем болты и ставим проставочные шайбы.






    Шаг второй. Привод
    Ставим линейный привод, который будет поднимать, и опускать платформу. Сначала автор поставил два привода, но их оказалось слишком много, с задачей легко справляется и один привод, но тут уже все зависит от конкретной мощности конкретного устройства.






    Шаг третий. Колесики
    Ставим на платформу колесики, всего понадобится четыре штуки. Крепления колесиков можно просто приварить, при необходимости их можно будет срезать, и поставить другие, но хватает их надолго. Если у вас поверхность во дворе не сильно ровная, колеса лучше поставить побольше.



    Шаг четвертый. Обшивка и газовая пружина
    После покраски рамы ее можно обшить OSB, этот материал недорогой и довольно крепкий. После обшивки автор установил линейный привод, а также поставил газовую пружину. Газовая пружина помогает мотору поднимать платформу, а вот сжать пружину мотору не тяжело, плюс ему помогает вес платформы.





    Шаг пятый. Финальная сборка и испытания
    В завершении автор поставил электронику для дистанционного управления платформой, пульт можно носить в кармане. Конечно, проще просто поставить переключатель на самой платформе. Питается самоделка от литиевого аккумулятора.











    Вот и все, теперь самоделка почти готова, приклеиваем сверху мягкие коврики, чтобы лежать и сидеть было комфортно. Подгоняем платформу к автомобилю, регулируем по высоте и можно работать!

    На этом проект завершен, надеюсь, вам самоделка понравилась, и вы нашли для себя полезные мысли. Удачи и творческих вдохновений, если решите повторить подобное. Не забывайте делиться с нами своими идеями и самоделками!

    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
    Подборки: OSB Авто

    Мотор от мотоблока в «Жигули»

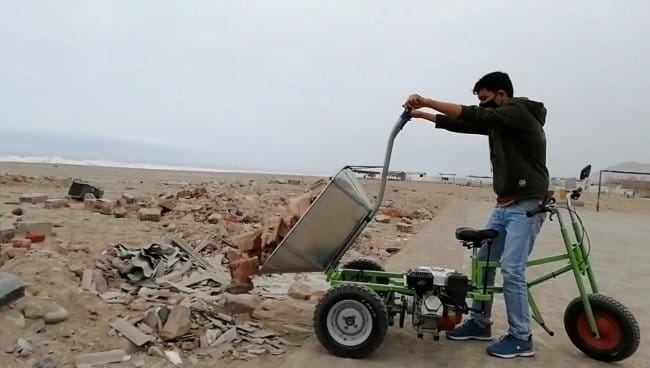

    Моторизированная тележка в виде трайка
