    Установка дисковый пилы на станок ЧПУ


    Мастер занимается деревообработкой. От его друга поступил заказ сделать деревянные акустические панели для студии звукозаписи. Образцы таких панелей у мастера были и после их изучения он пришел к выводу, что пазы в панелях лучше всего делать с помощью диска чем с помощью фрезы.

    Тогда он решил попытаться установить дисковую пилу на свой станок ЧПУ.

    Инструменты и материалы:
    -Березовая фанера;
    -Алюминиевая пластина;
    -Дисковая пила;
    -Фрезерный станок с ЧПУ;
    -Ленточнопильный станок;
    -Плата управления с дисплеем;
    -Отвертка;
    -Ключи шестигранные;
    -Компьютер с ПО;
    -Сверлильный станок;
    -Токарный станок;
    -Крепеж;


    Шаг первый: разборка пилы
    Подходящую пилу мастер приобрел в местном магазине.


    Опорную площадку и кожух с пилы нужно демонтировать и придумать способ держать нажатой кнопку включения.




    Мастер выкручивает винты и снимает стопорные шайбы.

    Установка дисковый пилы на станок ЧПУ






    Шаг второй: проектирование
    Перед разборкой мастер сделал несколько снимков пилы и импортировал их в среду САПР. На изображение наложил спроектированную пластину для крепления пилы к станку. На пластине отметил крепежные отверстия, пять для крепления пластины к редуктору и четыре для крепления пластины к ЧПУ.




    Шаг третий: пластина
    Сначала мастер вырезал и обработал алюминиевую пластину до нужного размера.



    Затем, согласно чертежа, ввел данные и просверлил крепежные отверстия.







    Сделал зенковку.




    Шаг четвертый: проставки
    Форма редуктора имеет сложную геометрическую форму. Для крепления пластины к редуктору нужны проставки. Их мастер вытачивает на токарном станке.




    Шаг пятый: установка пластины
    Теперь можно закрепить пластину на редукторе дисковой пилы.





    Шаг шестой: установка пилы на станок ЧПУ
    Прежде чем установить пилу нужно демонтировать фрезер и его крепление.

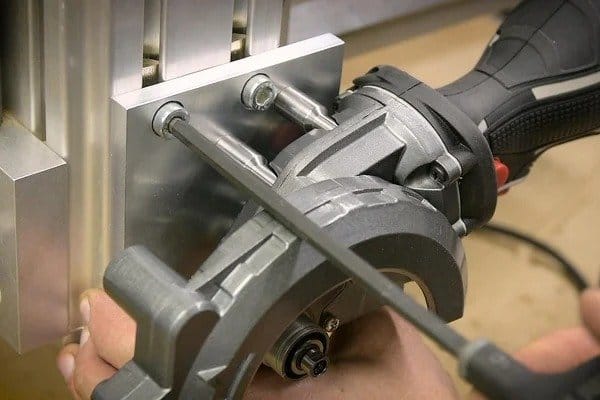

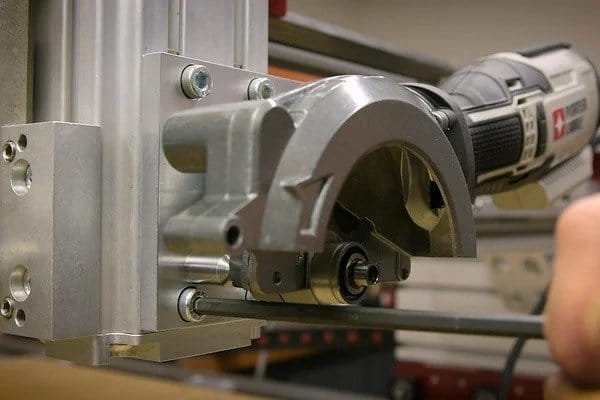

    Теперь можно прикрутить пластину с пилой.


    Шаг седьмой: тестовый прогон

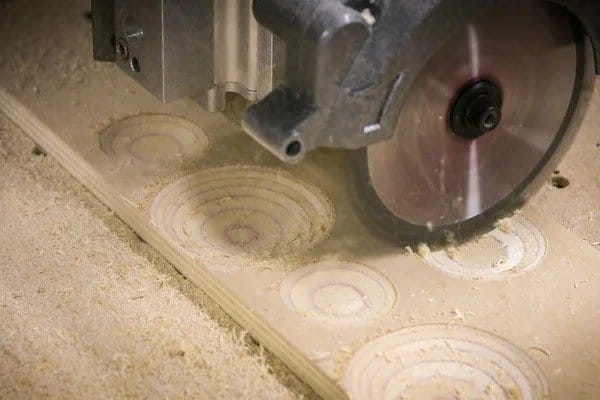

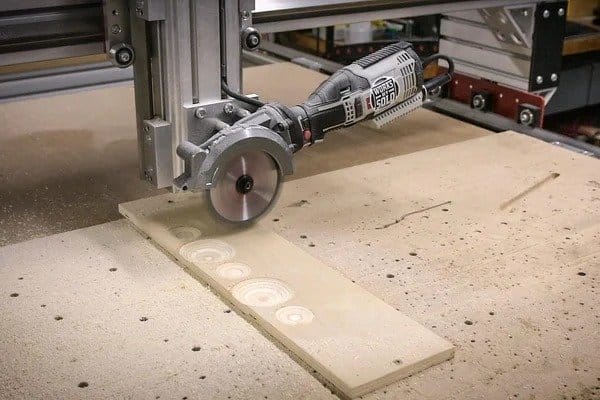

    Инструмент создавался для выпиливания пазов, но сначала мастер попробовал его на более легких задачах.


    Дальше мастер усложнил задачу. Как видно на фотография ниже результат отличный и такой станок можно использовать для изготовления различны геометрических узоров.






    Шаг восьмой: пропилы
    Пропилы имеют ширину превышающую толщину диска. Мастер решил установить на вал два диска и между ними установить проставку из четырех бронзовых шайб.





    Первый опыт не удался. Шайбы после нескольких прогонов "зализались". Тогда мастер установил на вал пять дисков без проставок.


    Это решение оказалось удачным и на фото ниже можно увидеть результат работы.





    Пример работы станка, а также процесс сборки можно посмотреть на видео.

    Источник (Source)
