    Bluetooth Колонка своими руками из МДФ



    Приветствую вас самоделкины!

    Я думаю, что каждый хотел послушать хорошую музыку, с автономной колонки, где либо на природе, или в любом другом месте. Благо, мы живем в 21 веке, где собрать данную вещь не составит труда. Итак, приступим.

    Материалы, которые понадобятся нам в процессе сборки:
    - МДФ;
    - Акриловая краска;
    - 2 светодиода, которые будут индикаторами заряда;
    - Светодиод 5 мм (индикатор подключения);
    - Батарея;
    - Провод для соединений;
    - Модуль DW-CT14+;
    - Зарядный модуль (для безопасной зарядки аккумулятора);
    - Динамики;
    - Переключатель вкл/выкл;
    - Старый ремень.

    Шаг 1. Сборка корпуса колонки.

    Построение корпуса – это самая сложная часть в проекте, отметил автор.
    Он спроектировал его на компьютере, и сделал шаблон, который приклеил на МДФ.

    Bluetooth Колонка своими руками из МДФ


    МДФ является не самым лучшим материалом, из за своей прочности, все также отмечает автор.
    После вырезки всех деталей по шаблону, автор вырезает предусмотренные по шаблону отверстия.




    Автор склеил детали корпуса, укрепляя его шкантами (деревянными штырьками).



    Заднюю крышку он решил не проклеивать, а просто прикрутить, для дальнейших обновлений, либо же для ремонта. Просверливает отверстие для светодиода состояния, и заполняет дефекты на корпусе смесью клея и опилок.




    После чего шлифует весь корпус.




    Чтобы иметь доступ к внутренней части короба, автор прикручивает заднюю стенку на машинные винты, и резьбовые гайки.






    Шаг 2. Внешний вид.



    Автор, недолго думая, решил покрасить свой короб. Для этого он использовал акриловую краску.
    Перед тем как начать покрывать основным цветом, автор прошелся белой акриловой, в качестве грунтовки, чтобы скрыть все дефекты.



    Затем для получения, однородной окраски, автор прошелся в три слоя основным цветом.



    Для контраста, он решил покрасить заднюю стенку в черный цвет.



    В качестве ручки, автор использовал переработанный старый ремень. Он вырезал его по размеру, и благодаря дыроколу, сделал отверстия для винтов.





    Шаг 3. Электроника.

    Автор использовал 5 Вт Динамики на канал, поэтому стереомодуль DW-CT14+ прекрасно подошел для этой цели.






    Этот модуль может питаться от USB-зарядного устройства или аккумулятора.
    В качестве батареи автор выбрал аккумулятор от джойстика игровой консоль на 700 mAh.



    Затем, автор изменил smd светодиод состояния, а на 5-ти мм, чтобы вынести его на переднюю панель корпуса.



    Также, заменились светодиоды модуля зарядки, на 3-ех мм светодиоды.



    В качестве держателя тумблера, и плат, автор вырезал небольшую МДФ-плату.





    Все соединения идентифицируются в модулях, поэтому автор без проблем все подключил. Также , следует обращать на полярность, чтобы не поджарить все подряд, отметил автор.




    Итог!





    Колонка получилась довольно таки красивая на внешний вид, а прослушать, и оценить как она звучит вы можете в видео от автора снизу!



    Всем спасибо, и пока!

    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

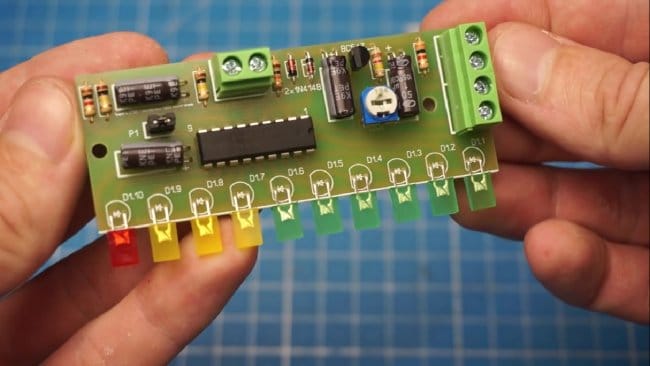

    Светодиодный индикатор уровня сигнала (звука) на LM3915
