    Часы в стиле цифровой панели из фильма «Назад в будущее»


    Наверное, все смотрели культовый фильм "Назад в Будущее". В автомобили-машине времени были установлены часы с помощью которых задавалась дата назначения путешествия.

    Реплику именно на такие часы и решил сделать мастер. В данных часах первая (красная) и последняя (желтая) строки устанавливаются программно в коде. Средняя (зеленая) строка показывает реальное время.

    Инструменты и материалы:
    -Красный, желтый и зеленый 7-ми сегментный дисплей - по 3 штуки;
    -6 светодиодов (2 красных, 2 зеленых и 2 желтых);
    -Ардуино Нано;
    -Кабель мини-USB;
    -Модуль RTC;
    -Блок питания (5 В, 2 А);
    -Разъем;
    -4 резистора 270 Ом;
    -Термотрубка;
    -Кусачки;
    -Соединительные провода;
    -Клеммы;
    -CR2032 батарея;
    -Двусторонний скотч;
    3D-принтер;



    Шаг первый: 3D-печать
    Сначала нужно напечатать детали корпуса.

    Файлы для печати можно скачать ниже.
    Back cover.STL
    Bottom.STL
    Left_Support.STL
    middle.STL
    Right_Support.STL
    Top.STL

    Шаг второй: сборка
    Склеивает детали корпуса. Затем окрашивает.




    Шаг третий: монтаж
    На этом шаге нужно припаять резисторы 270 Ом к четырем светодиодам.
    2 светодиода (один красный, один желтый) будут постоянно включены
    2 зеленых светодиода будут управляться выходами D12 и D13 Arduino
    2 светодиода (второй красный и второй желтый) всегда будут выключены.


    Приклеить светодиоды в отверстия в корпусе.

    Монтирует дисплеи согласно схемы.


    Приклеивает к дисплеям двусторонний скотч, затем приклеивает дисплеи в корпус. Сверху красный, посередине зеленый и снизу желтый.



    Производит монтаж согласно схемы.





    Шаг четвертый: код
    Теперь нужно загрузить код. Но сначала мастер устанавливает библиотеки
    arduino-tm1637-master
    RTClib-master
    В настройках нужно выбрать
    Ардуино Нано
    ATmega328P (старый загрузчик)
    Загрузить код
    CODE_delorean_clock_V4_SUMMER.ino

    Шаг пятый: наклейки
    На листе самоклеящейся бумаги печатает надписи и приклеивает их к корпусу.


    Все готово.

    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
    Подборки: 3D принтер

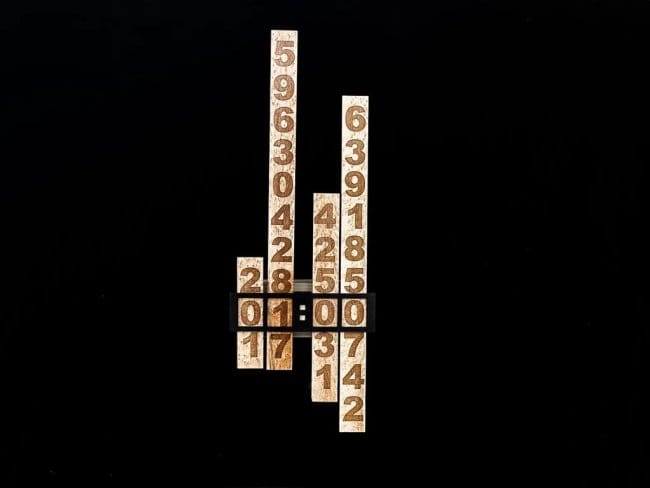

    Слайд-часы под управлением Ардуино
