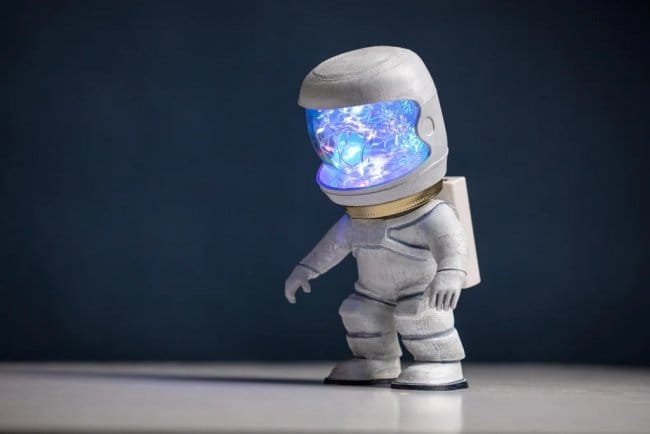

    Светильник в виде фигурки космонавта



    Светильник в виде фигурки космонавта
    Этот светильник специально был сделан для конкурса. Условием было использование в конструкции банки Мейсона*. Банку мастер использовал в качестве головы и стекла шлема космонавта. В банку помещается светодиодная гирлянда, которая реагирует на звук.

    *Банка Мейсона - это стеклянная банка с мерными рисками, прозрачным стеклом и крышкой особой конструкции.

    Инструменты и материалы:
    -Банка Мейсона диаметром 70 мм и объемом 250 мл;
    -Светодиодная гирлянда с датчиком звука;
    -Крепеж;
    -Ацетон;
    -3D-принтер;
    -Аэрозольная краска серого цвета;
    -Наждачная бумага;
    -Маркер;

    Шаг первый: проектирование
    Мастер создал фигурку космонавта в программе Autodesk 3dsMax. Сначала нашел ссылку на изображение космонавта, затем рассчитал масштаб всей фигуры. желтая часть - приблизительная оценка размеров банки Мейсона. Та банка, которую он использовал, имеет диаметр примерно 70 мм у крышки, 88 мм в самой широкой части посередине и 90 мм высота. Шлем спроектирован так, чтобы он включал в себе всю банку, поэтому общая форма головы имеет бочкообразную форму. Ноги спроектированы слегка согнутыми, чтобы выдержать нагрузку от стеклянной банки. Ступни увеличены, чтобы фигура была более устойчивой. Часть корпуса имеет полую часть для прокладки провода.

    Ранец сделан плоским с учетом установки на него корпуса батарейного отсека и электронной части светодиодной гирлянды и, в дальнейшем, солнечной панели.





    Для удобства печати разделил фигурку на детали: левая рука, правая рука, левое половина тело, правая часть тела, ноги. Шлем состоит из двух частей, разделенных по самой широкой части. Шлем нужно стыковать в конце сборки.




    Шаг второй: 3D-печать
    Дальше мастер приступает к печати деталей. Мастер напечатал все детали из белого ABS. Он использует нить из АБС-пластика, потому что детали из нее можно склеить ацетоном.
    Файлы для печати можно скачать ниже.
    rightbody v2.STL
    astroaut helmet v2.STL
    Helmet Upper v2.STL
    leftarm v2.STL
    leftbody v2.STL
    Legs v2.STL
    Rightarm v2.STL


    Шаг третий: шлифовка и склейка
    Сначала нужно отшлифовать все стыковочные поверхности деталей. Затем мастер нанес ацетон на обе стороны соединяемой поверхности и прижал их. Зазоры заполняются двухкомпонентной эпоксидной смолой и снова шлифуются.








    Шаг четвертый: покраска
    Дальше нужно покрасить детали. На них наносится аэрозольную краска с 2 слоями серой грунтовки. После того, как грунтовка будет равномерно нанесена стыки будут почти незаметны. После грунтовки шлифует детали и наносит третий слой грунтовки.

    Чтобы придать скафандру рельефность, мастер нанес белую акриловую краску поверх серой грунтовки. Была использована техника сухой кисти, когда белая краска покрывала только выступающую поверхность, а складки и вогнутые поверхности остались серыми.

    Шлем делается так же: 2 слоя грунтовки -> шлифовка -> еще один слой грунтовки -> полное высыхание -> покрытие белой краской.

    Как только все детали будут готовы, можно переходить к сборке.






    Шаг пятый: сборка
    Протягивает провод от батарейного блока через туловище. В крышке банки сверлит отверстие. Протягивает провод через отверстия, а крышку прикручивает к верхней части туловища.





    Приклеивает нижнюю часть шлема. В банку закладывает гирлянду. Устанавливает банку на крышку. Приклеивает верхнюю часть шлема.

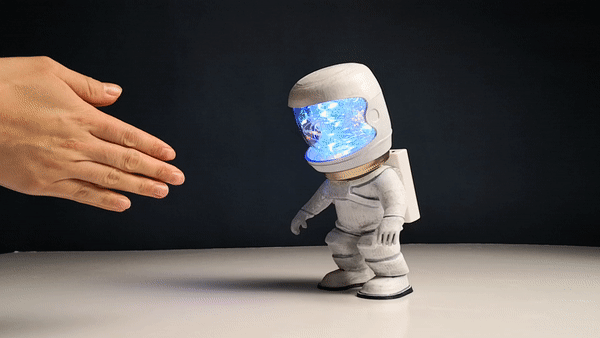

    Теперь осталось установить батарейку, приклеить корпус-ранец на место и все готово. Гирлянда загорается от звука. Например, можно хлопнуть в ладоши или включить музыку.



    Источник (Source)
