    Самодельное приспособление для сверления отверстий под углом (бюджетный вариант)




    Приветствую все любителей самоделок и тех, кто просто заглянул на сайт. Сегодня вашему вниманию представлю самоделку оного автора, которая наверняка пригодиться вам в мастерской или гараже. Это приспособление для сверления отверстий под углом, его ещё называют кондуктор, только не путайте с кондуктором, который выдает билеты в общественном транспорте))). Суть самоделки в том, что она практически не в чём не уступает магазинным аналогам, а в изготовлении намного дешевле. И так приступим.

    На фото ниже автор демонстрирует всё, что ему потребовалось для изготовления. Как видим, материалы и инструменты вполне доступны, и их с легкостью можно найти в любом строительном магазине.




    Шаг 1.


    В качестве основания автор использовал дубовую дощечку. Используя рулетку и угольник, выполнил на ней разметку. От ещё одной такой же дощечки автор отпилил две стойки, которые будут служить опорой основного узла. В деталях автор, используя этот же узел, просверлил по два отверстия. Затем на саморезы и клей по дереву закрепил их на основании, как показано на фото.






    Шаг 2.


    Затем ещё раз всё проверил, используя линейку и угольник. Между основанием и приспособлением, а так же стойками, должен быть угол ровно 90 градусов.



    Шаг 3.


    Для удаления стружки во время сверления, автор будет использовать пылесос, поэтом он изготовил место для подведения трубки. К планкам, удерживающим приспособление, перпендикулярно прикрепил еще по одной планке. Ещё одну планочку закрепил сверху между двумя последними.




    Шаг 4.

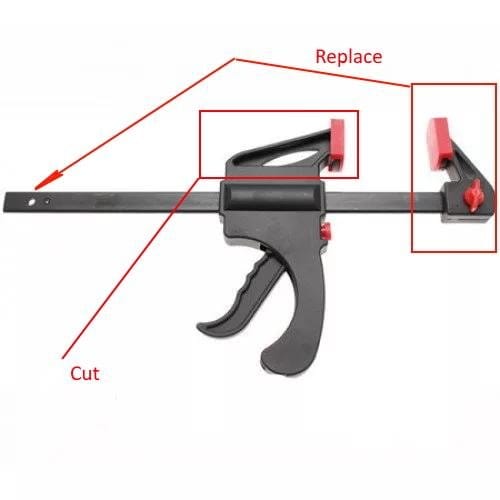

    Теперь необходимо установить прижим, который будет надежно удерживать деталь во время сверления. В качестве последнего, автор использовал столярную струбцину. Только ее пришлось немного доработать.
    Самодельное приспособление для сверления отверстий под углом (бюджетный вариант)



    Шаг 5.


    Зажим готов, теперь его необходимо закрепить на основании. Для этого автор отпилил два бруска. Винтами прикрутил их к струбцине с обеих сторон (предварительно просверлив отверстия). После бруски на клей и саморезы прикрепил к основе. Так как струбцина прикручена только к бруска, ее в любой момент можно снять и заменить, что тоже очень удобно.



    Шаг 6.


    После того как всё было собрано, автор испытал свое приспособление, результат на лицо, отверстия получились аккуратные и под нужным углом. Обратите внимание, деталь, через которую выполняется сверление, также снимается, то есть приспособление можно назвать универсальным, в виду того, что основные элементы можно заменить.



    Вот такое незамысловатое устройство получилось у автора. Более подробно изучить процесс сборки, можно просмотрев видео от автора.
