    Лопата снегоочистителя для марсохода




    В статье "3D-печатный марсаход с камерой и возможностью установки навесного оборудования мастер" рассказывал, как он сделал модель марсохода. В этой статье он продолжает нас знакомить со своими работами и расскажет нам, как он сделал для своего марсохода лопату снегоочистителя.
    Как она работает можно посмотреть на видео.
    Инструменты и материалы:
    -Сервопривод MG90 - 2 шт;
    -Наконечник тяги - 4 шт;
    -Подшипники 12ммx8ммx3,5мм - 2 шт;
    -Крепеж;
    -Штанги 3 мм x 60 мм - 2 шт;
    -3D-принтер;
    -Отвертка;

    Шаг первый: 3D-печать
    Сначала нужно напечатать детали лопаты и привода на 3D-принтере. Файлы для печати можно скачать ниже.
    1x опорная плита
    2x опора подшипника
    1x корпус
    1x лопата левая часть
    1x лопата правая часть
    2x удлинитель штанги
    1x крепление сервопривода
    1x рычаг сервопривода
    2x крепление для лопаты
    1x верхнее крепление

    Шаг второй: сборка лопаты
    После печати мастер сначала собирает лопату. В направляющие вставляются металлические стержни и две половины фиксируются клеем.

    Шаг третий: сборка основной части
    Закрепляет на корпусе сервопривод. Один сервопривод будет отвечать за движение лопаты по вертикали, второй за движение по горизонтали.


    Устанавливает рычаги.







    Шаг четвертый: штанги
    Собирает и устанавливает штанги. Штанги крепятся одним концом к сервоприводу, вторым к рычагам.







    Шаг пятый: верхний сервопривод
    Дальше устанавливает верхний сервопривод и крепит к нему рычаги.








    Шаг шестой: установка лопаты
    Теперь нужно установить два рычага к которым непосредственно крепится лопата. Затем прикручивает к ним лопату.









    Дальше лопата с приводом крепятся к верхней части вездехода.



    Все готово.


    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
    Подборки: 3D принтер

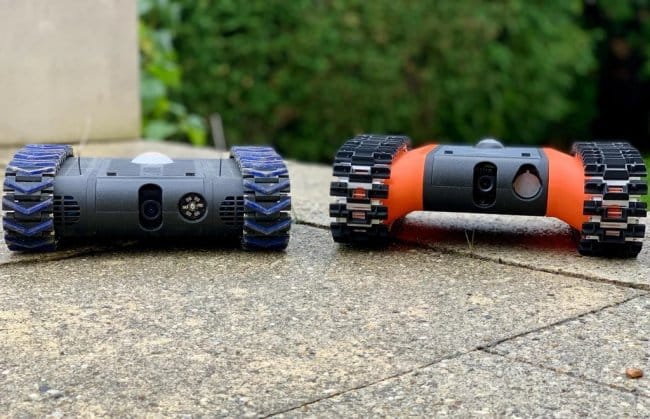

    3D-печатный марсоход с камерой и возможность установки навесного оборудования
