    Ваза для цветов со светодиодной подсветкой




    В этой вазе в качестве световода используется прозрачная нить для 3D-принтера. Световые эффекты передаются с помощью адресуемых светодиодов Neopixel. Светодиодное кольцо установлено в основание вазы и управляется платой микроконтроллера. Прозрачная нить передает светодиодный свет через каналы в конструкции вазы к верхней ее части.

    Инструменты и материалы:
    -Неопиксельное кольцо;
    -Микроконтроллер ATSAMC21E18;
    -Прозрачная нить PETG 2,85 мм;
    -Провода;
    -3D-принтер;
    -Электродуховка;
    -Клей;
    -Отвертка;

    Шаг первый: дизайн
    За основу была взята обычная ваза. На вазе были спроектированы каналы для 16 световодов. В нижней части вазы устанавливается основание, в которое будет установлено светодиодное кольцо и микроконтроллер.
    Так же нужно распечатать шаблон, в котором будут изгибаться световоды.
    Простая конструкция вазы использовалась для добавления спиральных каналов для нити. Все детали были
    Все файлы STL загружены на prusaprinter.org, включая пресс-форму для гибки 3D-нити.
    Ваза для цветов со светодиодной подсветкой


    Шаг второй: 3D-печать
    Дальше нужно напечатать детали на 3D-принтере. Для печати использовал сопло 0,4 и нить PETG 1,75 мм. Основание печатается в стандартном режиме и ориентировано вверх дном, чтобы избежать опорных конструкций.



    Шаг третий: световод
    Световод сделан из нити 2,85 мм, потому что этот диаметр лучше подходит к светодиодам, который составляет прибл. 3 мм. Использовать можно как PETG, так и PLA. PLA дает более рассеянный свет, а эта ваза изготовлена из нити PETG.

    Нить поставляется в катушке, поэтому она предварительно сформирована в форме круга, и из-за ее толщины ее нелегко согнуть по форме вазы. Для придания нити формы вазы мастер разработал форму.

    Нить нужно нагреть в духовке, а затем, когда она станет теплой и гибкой, положить ее в холодную форму и дать ей остыть. Мастер использовал обычную кухонную духовку, нагретую до 90°C. Для нагревания нити достаточно поместить ее в духовку на 1 минуту.





    Шаг четвертый: сборка
    Теперь можно приступить к сборке.
    Устанавливает часть основания на нижнюю часть вазы. В отверстия просовывает световод и протягивает его до верхнего среза вазы. Устанавливает остальные 15 световодов. Ножом обрезает световоды в нижней и в верхней части.






    Дальше устанавливает кольцо со светодиодами и плату микроконтроллера. Подключение следующее:
    Микроконтроллер USB -> NeoPixelRing 5V
    Микроконтроллер GND -> NeoPixelRing GND
    Микроконтроллер Pin 2 -> NeoPixelRing DIN
    Мастер рекомендует добавить небольшой резистор (300-500 Ом) между платой микроконтроллера и Neopixel.

    Шаг пятый: программирование
    Есть несколько вариантов программирования эффектов для этой вазы. Например:
    Использование Arduino IDE и библиотеки Neopixel
    Использование Arduino IDE и библиотеки FastLED
    Использование CircuitPython
    Единственное, что нужно настроить:
    Светодиоды WS2811 / WS2812
    Pin2 как PIN-код данных
    Количество светодиодов: 16

    Все готово.



    Весь процесс по изготовлению такой вазы можно посмотреть на видео.

    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

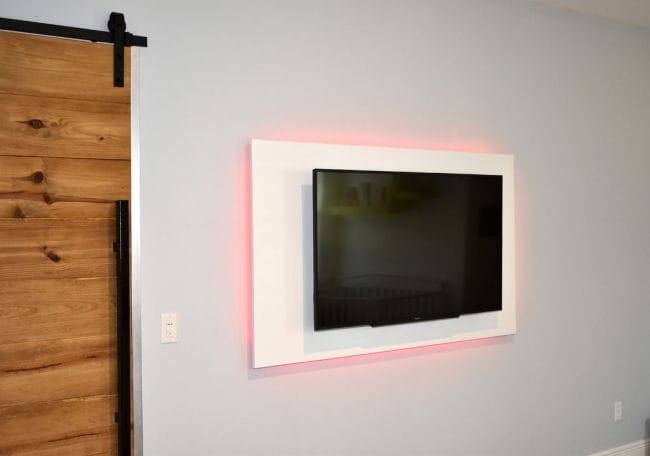

    Настенная панель для подвеса телевизора

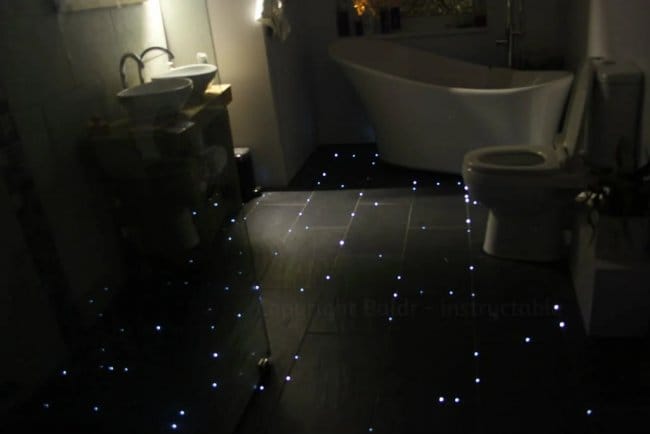

    Как сделать «Звездное небо» на полу (плитка, винил) + пара бонусов
