    Портативный переменный источник питания





    Один из инструментов, который желательно иметь в комплекте любителя электроники, - это портативный источник питания.
    Стабилизатор напряжения и модуль зарядки, составляющие основу этой сборки, мастер использовал ранее в своих проектах. Эти комплектующие дешевый и достаточно надежны.

    Питание устройства осуществляется от литий-полимерной батареи старого ноутбука. Так же можно использовать аккумулятор мобильного телефона, литий-ионный аккумулятор 18650 или что-нибудь подобное. Все эти аккумуляторы перезаряжаемые, что делает блок питания портативным.

    Сборка относительно проста и требует лишь некоторых базовых навыков пайки, а в качестве бонуса устройство можно использовать как тестер напряжения.


    Инструменты и материалы:
    -Повышающий преобразователь;
    -Аккумулятор;
    -Вольтметр;
    -Переключатель SPDT;
    -Потенциометр 250 К;
    -Зажимы;
    -Батарейный отсек;
    -Провод;
    -Паяльные принадлежности;
    -Двусторонний скотч;
    -Дрель;









    Шаг первый: добавление потенциометра к модулю
    На модуле есть небольшой потенциометр, но для удобного пользования он слишком мал. Так же на плате имеются монтажные отверстия для установки более удобного потенциометра. Значение потенциометра, которое мастер использовал, составляет 100 кОм, что позволяет повысить напряжение до 14 В. Если нужно повысить напряжение выше, то можно установить потенциометр 250K, и увеличить напряжение 30 В.




    Припаивает к крайним контактным площадкам провода.


    Шаг второй: корпус
    В качестве корпуса мастер использует батарейный отсек. Демонтирует с него все детали.



    В нижней части батарейного отсека сверлит отверстие для переключателя, а в боковой для разъемов.



    Шаг третий: установка разъемов
    Устанавливает переключатель и разъемы.






    Шаг четвертый: установка модуля
    Размечает и сверлит отверстия для проводов. Приклеивает модуль к корпусу с помощью скотча.




    Шаг пятый: батарея и вольтметр
    Дальше устанавливает вольтметр и батарею, монтирует провода.
    Плюсовой провод от вольтметра подключает к красному разъему, а минусовой к черному. Припаивает к разъемам провода от потенциометра.
    Дальше припаивает провода от батареи (через выключатель) к повышающему преобразователю. Прежде чем подсоединить аккумулятор необходимо повернуть штатный потенциометр против часовой стрелки.



    Последнее что мастер делает, это припаивает к проводам зажимы типа "крокодил".




    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

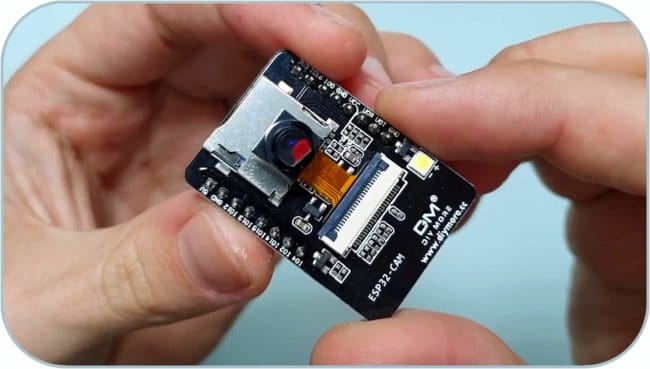

    Беспроводная Wi-Fi IP камера видеонаблюдения за 5$ своими руками
