    Авиамодели - тренеры «Небесная стрела» и «Сапог»

    Добрый вечер, друзья.
    Как долго продлится самоизоляция я не знаю, может этот вирус поселился у нас навсегда, вот я и решил запастись чертежами различных авиамоделей, что бы коротать долгие , холодные вечера.

    Недавно я вам показал, как я построил несколько авиамоделей используя материалы , предоставленные автором
    Джулиус Пердана (он же Julescrafter)Вот и на этот раз я хочу построить авиамодель тренер под названием "Небесная стрела".

    Я видел много всяких чертежей подобных моделей, но все они были достаточно сложными и трудоёмкими. Этот автор предложил свою версию очень простого тренера, который я предлагаю вам построить вместе со мной.

    Я использовал для постройки этой модели, любимую мной простую, листовую подложку под Ламинат, толщиной 5 мм.

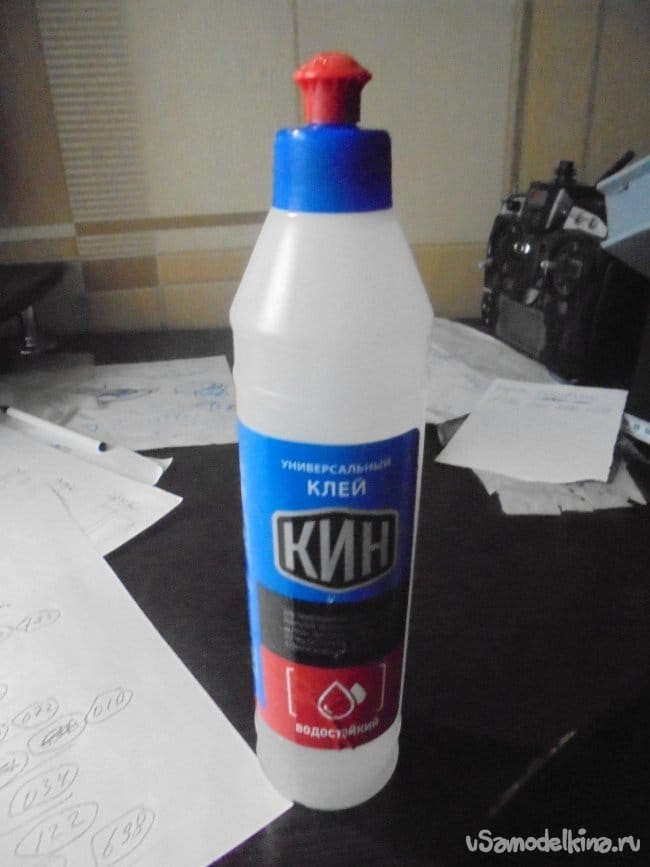

    и универсальный, влагостойкий клей "КИН".
    Авиамодели - тренеры «Небесная стрела» и «Сапог»

    Я сфотографировал рисунки автора, что бы мне легче было вклеивать отдельные элементы конструкции модели на свои места.






    Сделал несколько фотографий этой модели в полёте.




    Я не буду показывать процесс создания моей модели, если вы будете точно следовать технологии изготовления модели, как делает это автор, то никаких трудностей у вас в постройке, не возникнет.

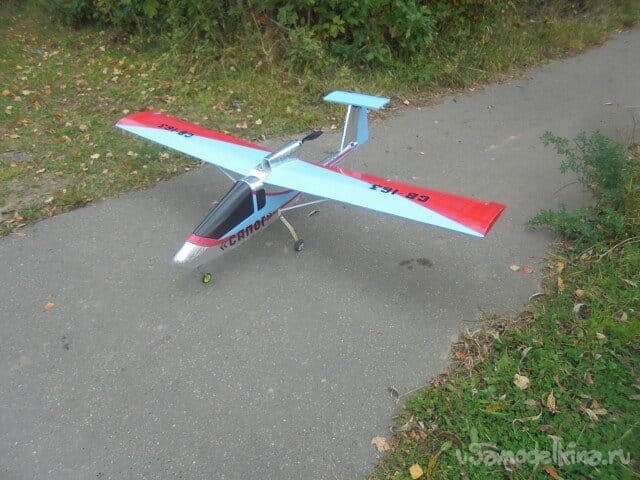

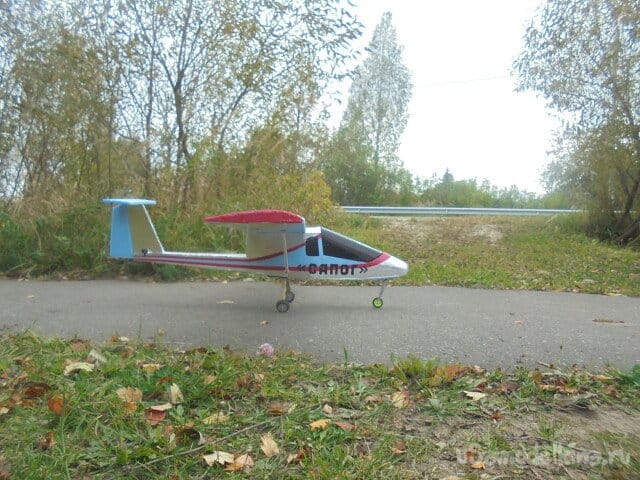

    Вот так появлялась на свет моя модель, которую я назвал "Сапог".

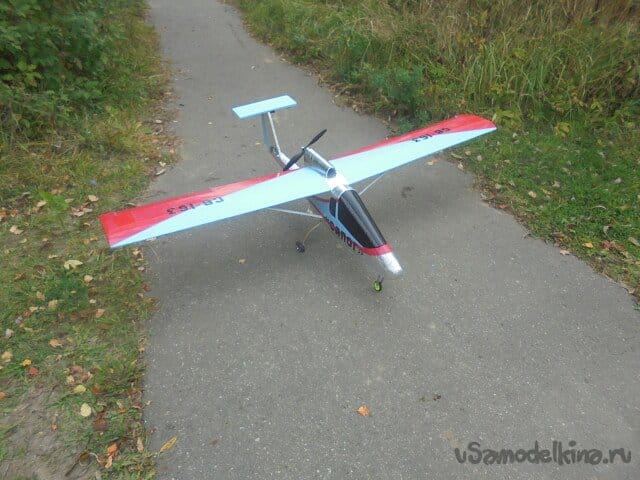

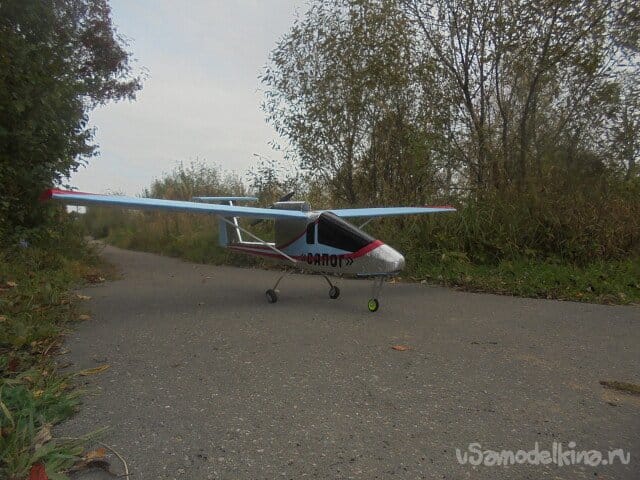

    Вот так смотрится на взлётной полосе.




    Габариты Сапога.
    Размах - 1700мм.
    Длина - 1150 мм.
    Мотор - 2212 1400.
    Винт - 10 Х 4,5.
    Регулятор - 40 А.
    Аккумулятор 1250mAh.

    А вот и сам ролик с процессом постройки и полёт этой модели.

    Пользуясь случаем, хочу показать вам ещё одну авиамодель- тренер, которую я только что закончил. Эта модель чем-то похожа на предыдущую, разница заключается в отсутствии хвостовой балки, которую в этой модели заменили карбоновой трубочкой.

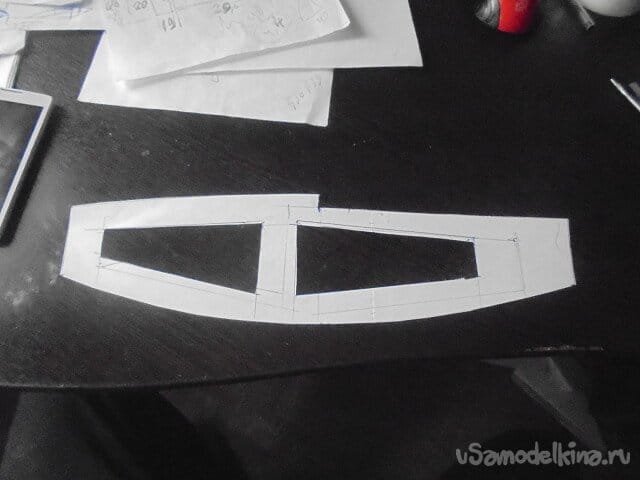

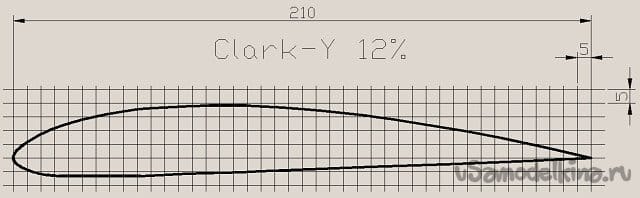

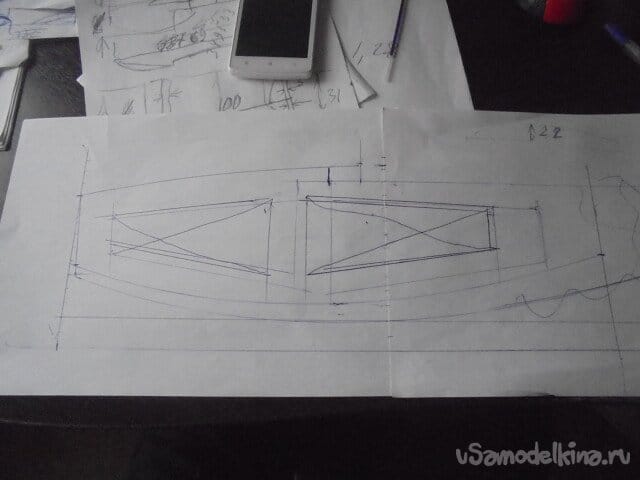

    Вот такой чертёжик помог мне построить эту модель.

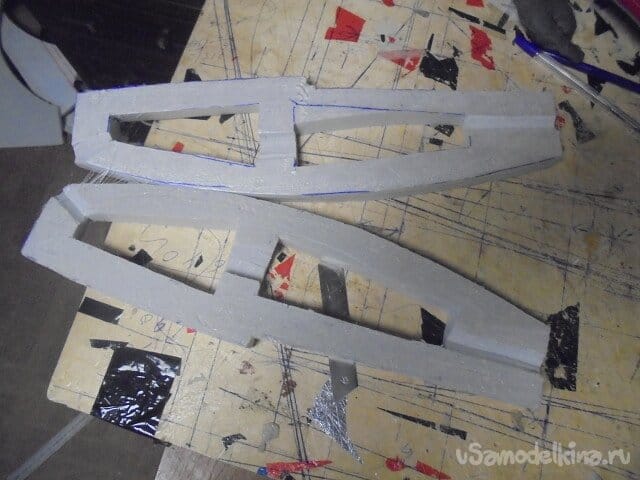

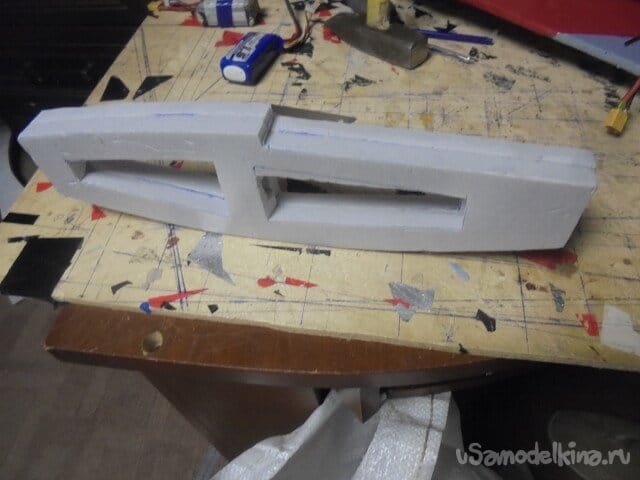

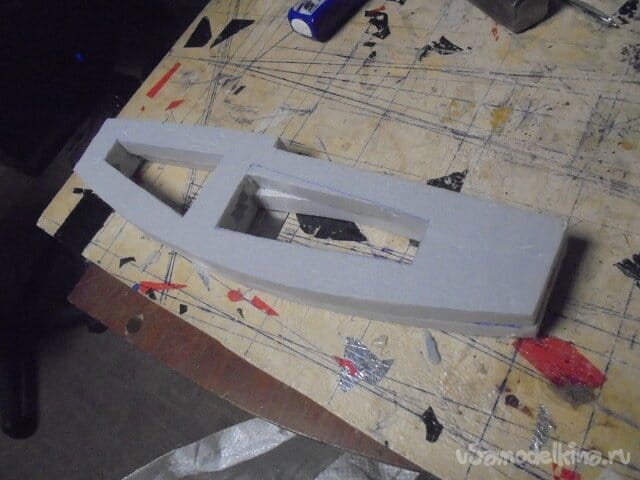

    В принципе технология постройки , практически, ничем не отличается...Фюзеляж делается из куска листового утеплителя "Пеноплекс", толщиной 40 мм. и обшивается потолочной плиткой.

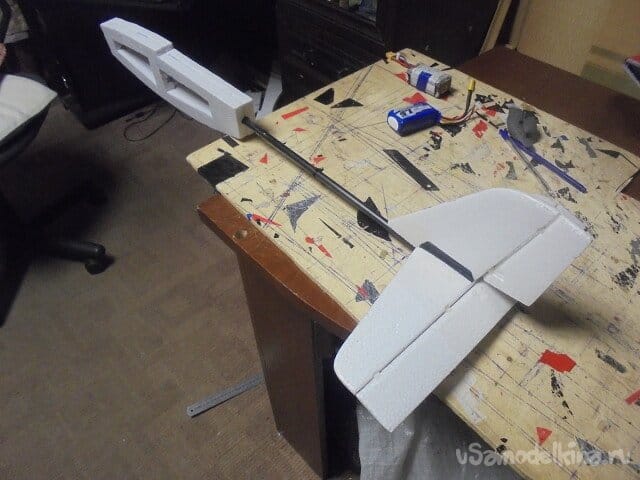

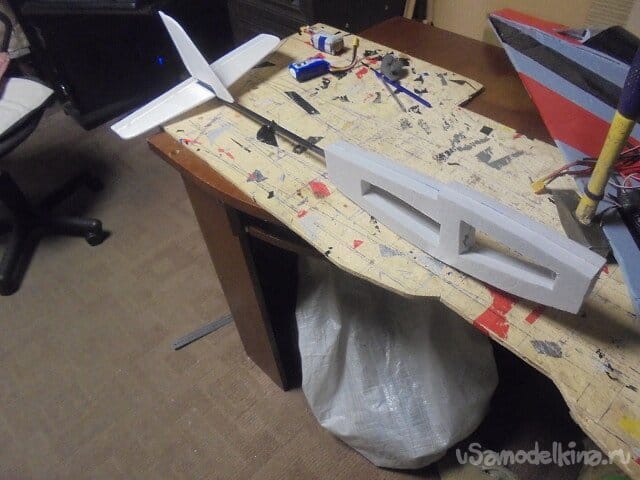

    В фюзеляж вклеивается карбоновая трубочка, на которой крепится хвостовое оперение.
    Размер модели зависит от имеющегося у вас мотора.

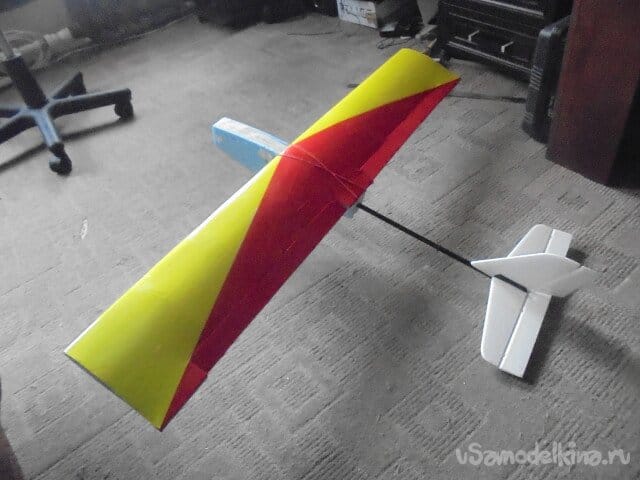

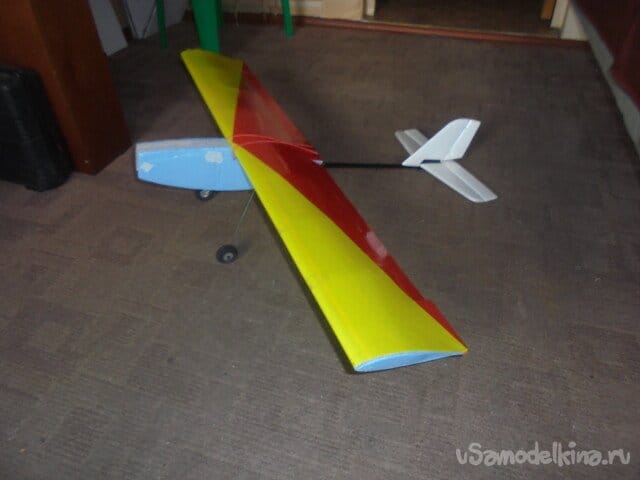

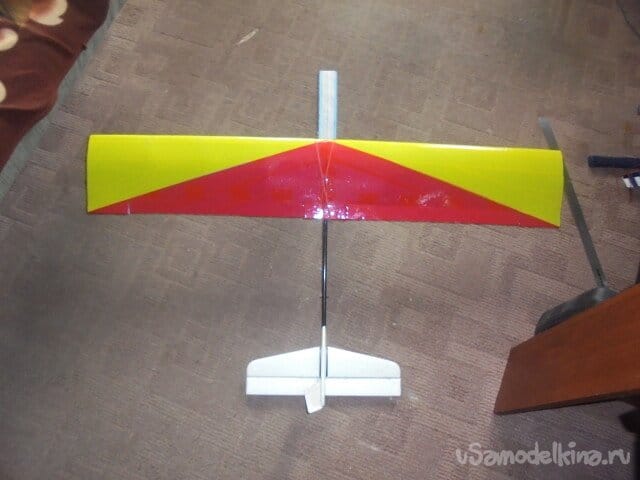

    Вот окончательный вид этой модели.





    На этом я с вами прощаюсь. До свидания, ваш Валерьян Самоделкин.
