    Изготовление металлических кубиков + объемный рисунок медью




    В этой статье мастер расскажет нам, как из металла сварить кубики. Но более интересен его опыт «рисования» на металле медью с помощью сварочного аппарата TIG. Рисунок получается объемным и с красноватым оттенком.

    Инструменты и материалы:
    -Сварочный аппарат;
    -Угловая шлифовальная машина;
    -Дремель;
    -Нож;
    -Напильник;
    -Щетка по металлу;
    -Линейка;
    -Маркер;
    -Наждачная бумага;
    -Металлический лист;
    -Медный провод;
    -Ацетон;

    Шаг первый: металлические квадраты
    Сначала мастер из металлической пластины вырезал 12 квадратов 8Х8 сантиметров (для двух кубов). Напильником и наждачной бумагой шлифует детали.


    Шаг второй: напайка
    Дальше маркером на пластины наносит рисунок. По маркеру гравером с соответствующей насадкой "царапает" рисунок. Затем ацетоном смывает остатки маркера.



    Дальше нужен медный провод. Изоляцию с провода мастер снимает. Для нанесения всех надписей он использовал около 5 метров медной проволоки.


    Технически мастер не приваривал медь к стали. Для сварки и медь, и сталь должны плавиться. В данном случае плавилась только медь, так что на самом деле это пайка, а не сварка.

    Использование меди в качестве сварочного прутка очень похоже на сварку стальным сварочным прутом с некоторым отличием. При напайке меди есть некоторые особенности.

    Мастер установил довольно низкий ток, всего 60А. Идея состоит в том, что медь плавится, но сама сталь не плавится, поэтому потребуется меньше тепла, чем для сварки стали.

    Стальной сварочный пруток прямой, но медная проволока может иметь некоторые изгибы. Для лучшего результата нужно распрямить проволоку как можно лучше.

    В качестве сварочного оборудования он использует сварку TIG.
    В качестве защитного газа он использовал аргон с такой же скоростью потока, как при сварке стали.
    Чтобы металлические пластины не деформировались от температуры, напайку нужно производить периодически охлаждая заготовку.





    В конце операции нужно тщательно зачистить шов.


    Шаг третий: сварка кубиков
    Дальше мастер приступал к сварке кубиков.




    Шаг четвертый: различные способы обработки рисунка
    Теперь давайте посмотрим на фотографии.



    Как видно на некоторых сторонах квадрата напайка обрамлена синей рамкой, другие же рисунки без рамки.
    Первое фото - это иероглиф с надписью "тысяча" по-китайски. После напайки мастер зачистил иероглиф, а затем просто приварил к другим сторонам кубика. В результате нагрева вокруг иероглифа образовалась синяя рамка.

    Второй пример это цифра 1000. После сварки кубика мастер зачищает цифру вручную металлической щеткой, а рамку с помощью щетки установленной на УШМ.

    При напайке медь теряет свой красноватый оттенок. Чтобы вернуть его назад нужно горелкой провести по напайке. Скорость перемещения пламени примерно такой, как письмо шариковой ручкой.

    Все готово. Спасибо мастеру за то, что поделился опытом металлообработки.






    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

    Как выковать кольцо из серебра

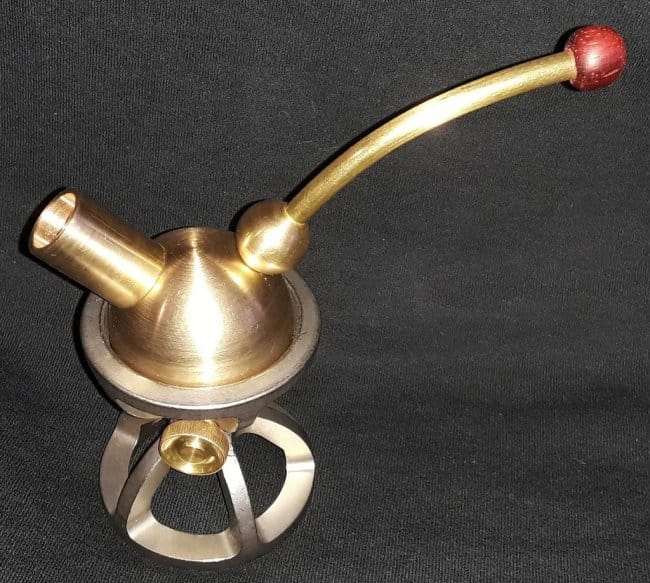

    Металлическая курительная трубка «Galileo»
