    Мощная помпа с двумя выходами (привод от дрели)


    Приветствую всех любителей помастерить, предлагаю к рассмотрению инструкцию по изготовлению производительной помпы, которая приводится в действие дрелью. Самоделка имеет два выхода, при испытаниях из обоих патрубков идет неплохой напор воды. Конечно, высота подъема и напор будет во многом зависеть от мощности дрели и количества оборотов вала. При помощи самоделки можно полить огород, если неподалеку есть озеро, но мотор лучше приспособить более живучий, от стиральной машинки к примеру. Так или иначе, если вас заинтересовала самоделка, предлагаю изучить ее более детально!

    Материалы и инструменты, которые использовал автор:

    Список материалов:
    - стальной ровный стержень (для вала);
    - трубы ПВХ и сантехнические переходы;
    - листовая сталь для крыльчатки;
    - кусок резины от автомобильной камеры.

    Список инструментов:
    - токарный станок (не обязательно);
    - дрель;
    - болгарка (УШМ);
    - сварочный аппарат;
    - ножовка по металлу;
    - клей для ПВХ.

    Процесс изготовления самоделки:

    Шаг первый. Собираем корпус помпы
    Собираем корпус помпы, в качестве основы понадобится тройник и кусок трубы на 110 мм или подобной в зависимости от ваших потребностей.
    К двум выходам на тройник приклеиваем сужающие переходы и к ним через переходы 90 градусов приклеиваем куски труб на 50 мм. Это будет два выхода, через которые будет качаться вода.

    Ну а в оставшийся выход тройника вклеиваем трубу большого диаметра, в этой трубе будет находиться вал с крыльчаткой.

















    Шаг второй. Сальник
    Делаем и устанавливаем сальник, который не будет допускать вытекания воды в области входа вала в тройник. Конечно, сальник лучше вклеить изнутри, а можно поставить их и два, с обеих сторон.

    Сальник можно сделать из автомобильной камеры. Самое главное – пробить аккуратное отверстие, диаметр какого будет такой, чтобы резина могла обжимать вал. Не будет лишним смазать сальник солидолом или другой густой смазкой.



    Шаг третий. Рабочий вал и крыльчатка
    Берем стальной стержень и на конце нарезаем резьбу. В итоге изготовленную крыльчатку можно надежно прикрутить гайками.
    Саму крыльчатку автор сделал при помощи токарного станка, нужно просто выточить ровный круг с четким центром из листовой стали. Само собой, справиться с задачей можно и без токарного станка.











    Далее в диске делаем пропилы болгаркой и плоскогубцами на глаз формируем лопасти. Желательно, чтобы лопасти были не плоскими, а полукруглыми, тогда эффективность работы резко увеличится.

    На обратную сторону вала надеваем и привариваем гайку, она будет служить упором, чтобы вал не гулял по корпусу.

    Шаг четвертый. Нижняя часть и сборка
    В нижней части помпы на трубу надеваем заглушку для труб. Четко по центру сверлится отверстие под конец вала.
    Также сверлим в заглушке ряды отверстий, через которые вода будет заходить внутрь устройства.






    Вот и все, самоделка готова, при желании устройство можно покрасить. Качает помпа довольно большой объем воды, но вот на какую же высоту устройство способно поднять воду, остается загадкой.





    На этом проект завершен, надеюсь, вам самоделка понравилась, и вы нашли для себя полезные мысли. Удачи и творческих вдохновений, если решите повторить подобное. Не забывайте делиться с нами своими идеями и самоделками!

    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

    Простая сушилка для рук на основе фена

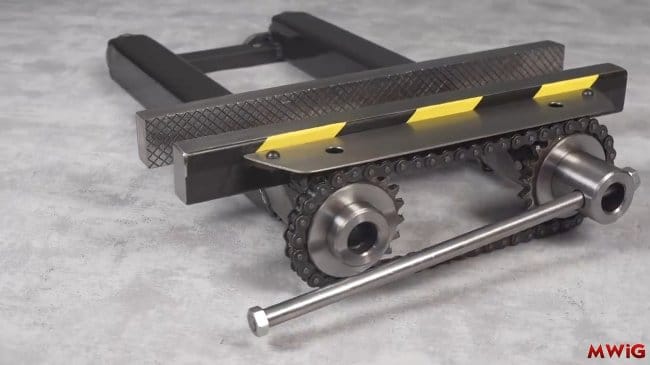

    Тиски с двумя резьбовыми валами и цепной передачей
