    Магнитная направляющая для ручной пилы





    Как правило без направляющей сделать ровный распил доски очень сложно. Как ни старайся, все равно завалишь полотно в одну или другую сторону. Для ровной распиловки конечно можно использовать различные приспособления как например стусло, но ими не всегда удобно пользоваться.

    Мастер придумал и сделал специальную магнитную направляющую, которая удерживает пильное полотно и не дает ему уходить в сторону.

    Инструменты и материалы:
    -Японская пила;
    -Тиски;
    -Струбцины;
    -Угольник;
    -Сверла с зенковкой;
    -Перьевое сверло;
    -Шуруповерт;
    -Нож;
    -Столярный клей;
    -Ножовка по металлу;
    -Неодимовые магниты 25Х2 мм - 3 шт;
    -Фанера;
    -Эпоксидная смола;
    -Шурупы;
    -Брусок;
    -Деревянный дюбель;



    Шаг первый: брусок
    Для направляющей нужен брусок с углом между боковой и торцевой сторонами равной 90 градусов. Мастер использовал ножку стола. В отверстие по центру ножки установил дюбель.



    Шаг второй: отверстие
    После высыхания столярного клея по центру бруска нужно просверлить отверстие диаметром равным диаметру магнитов (20 мм). Глубина отверстия равна толщине трех магнитов (6 мм).



    Шаг третий: накладка
    Теперь нужно сделать накладку. Размер накладки равен периметру бруска. Накладку нужно делать из тонкой фанеры.


    Шаг четвертый: приклеивание
    Дальше нужно нанести эпоксидную смолу и приклеить магниты в отверстие бруска, а затем, сверху, приклеить накладку.



    Шаг пятый: продольная доска
    Для фиксации направляющей в тисках мастер прикручивает к ней доску.


    Дальше направляющую отпиливает до 30 сантиметров (по словам мастера этого вполне достаточно), и срезает грани накладки.



    Шаг шестой: использование направляющей
    Теперь как пользоваться магнитной направляющей.
    Как уже говорилось, можно зафиксировать ее в тисках, прижать к одной стороны распиливаемую доску и прижимая пилу к торцу направляющей, отпилить заготовку. Полотно пилы будет примагнитиваться к накладке и рез будет ровный.
    Так же можно установить угольник и отпилить заготовку под 45 градусов.

    Еще один способ - это установить направляющую прямо на отпиливаемую доску. Продольная доска в этом случае будет упираться в боковую сторону доски и рез будет под 90 градусов.






    На видео можно посмотреть изготовление такой направляющей, а также пример ее использования.

    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

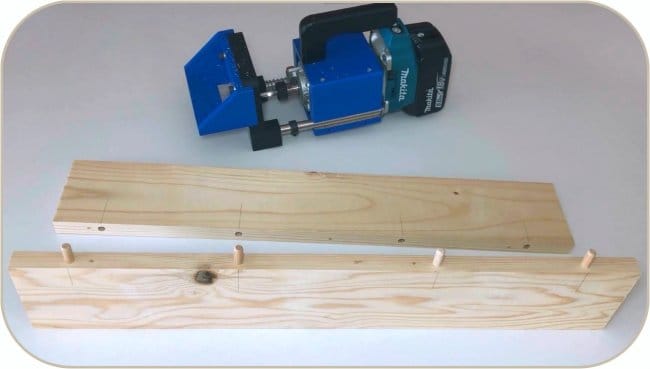

    Как сделать шкантователь из ручного фрезера + размеры

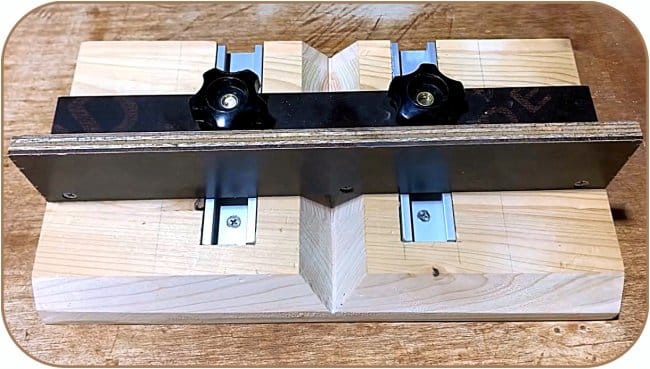

    Специальная направляющая для ручной дисковой пилы
