    Оснастка для металлически штампов





    Интересы мастера с ником smogdog разнообразны в том числе это и металлообработка. Есть у мастера и набор буквенно-цифровых штампов. Иногда на металлические детали он набивает обозначение, слова и даже целые фразы. И чем длиннее слова, тем больше "пляшут" буквы. Это происходит из-за разной силы удара или смешения штампа относительно других букв.

    В Инстаграм мастер наткнулся на обзорную статью из комиссионного магазина. В числе прочих товаров там присутствовал набор штампов и оснастка для них, позволяющая набивать до 11 символов одновременно.
    Оснастка для металлически штампов

    Тогда мастер решил сделать и себе подобную оснастку, напечатав ее на 3D-принтере.
    Сказано -сделано.

    А вот как он ее делал об этом мы узнаем из дальнейшей статьи.

    Инструменты и материалы:
    -3D-принтер;
    -Набор штампов;
    -Компьютер с ПО;
    -Металлическая заготовка;
    -Ленточнопильный станок;
    -Сверлильный станок;
    -Сварочный аппарат;
    -Силиконовая смазка;
    -Деревянная коробка;

    Шаг первый: эскиз и тестовая печать
    Первая оснастка была пробная. Мастер сначала нарисовал эскиз. Затем он разработал приспособление в Fusion 360 и напечатал деталь на 3D-принтере из PLA-нити. Она представляет из себя полую прямоугольную деталь. Внутрь детали устанавливается набор штампов и зажимается винтом. Сверху устанавливается металлическая пластинка, которая плотно прижимается к головкам штампов.




    Шаг второй: ударная часть
    После пробного штампования мастер понял, что, идя с металлической пластинкой не очень хорошая и решил сделать цельный ударник одной деталью. В металлической заготовке он вырезал паз. Затем из другой заготовки сделал носок ударника, установил его в паз и приварил.

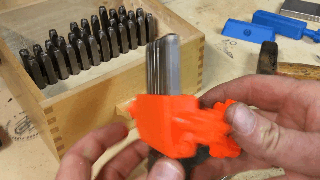

    Шаг третий: рабочая оснастка
    Дальше мастер немного доработал деталь. Теперь будет два винта, с обеих сторон. Материал из которого была напечатана деталь тоже более прочный, это - PETG со 100% заполнением.





    Файл для печати можно скачать ниже.
    Metal_Letter_Punch_Tool.stl

    Шаг четвертый: ящик для хранения
    Подходящая деревянная коробка у мастера была и все что нужно было сделать, это отсеки для хранения.
    На листе бумаги мастер напечатал шаблон. По шаблону, в деревянной заготовке, просверлил отверстия по количеству букв и цифр. Затем уложил все в ящик.

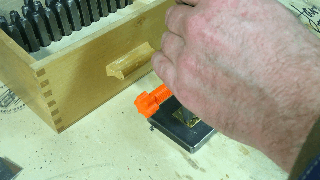

    Шаг пятый: приемы работы с приспособлением
    Для достижения наилучшего результата мастер использовал мягкий металл, алюминий, медь и латунь. Одновременно можно выбить семь букв.

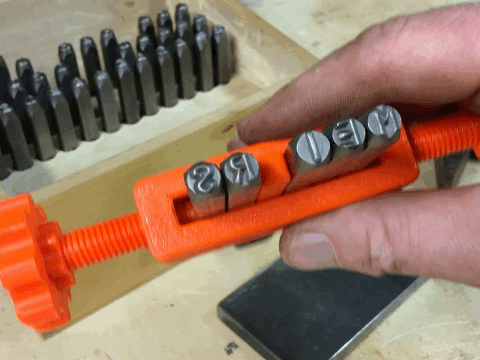

    У мастера один набор штампов, но бывает, что в слове буквы повторяются. На этот случай мастер напечатал разделитель, который устанавливается на месте дублирующей буквы. После штамповки нужно просто выбить на пустом месте нужную букву.

    Все готово, теперь штампы у мастера получаются ровные и красивые.


    Источник (Source)
