    Безынерционный молоток своими руками





    Как говорит нам Википедия:

    "Безреактивный молоток (иначе — безынерциальный, безоткатный, космический молоток) — специализированный молоток, небольшой ударный инструмент, основным свойством которого является отсутствие отдачи (реакции)… Используют такой молоток для проведения монтажных работ в открытом космосе, а также на Земле в различных технологических процессах, где требуется проводить аккуратный ремонт без повреждения соседних деталей или поверхностей. "


    Для изготовления такого молотка мастер использовал следующие

    Инструменты и материалы:
    -Деревянная ручка;
    -Сантехнический тройник;
    -Ниппель;
    -Заглушка;
    -Велосипедная камера;
    -3D-принтер;
    -Наждачная бумага;
    -Ножовка по металлу;
    -Штангенциркуль;
    -Шлифмашинка;
    -Тиски;
    -Разводной ключ;
    -Металлические шарики;
    -Магнит;
    -Клей;


    Шаг первый: ручка
    Сначала мастер измеряет внутренний диаметр тройника.

    Затем обтачивает конец деревянной ручки.




    Накручивает тройник на ручку.





    Шаг второй: металлическая головка молотка
    Дальше вкручивает в тройник ниппель.


    С другой стороны ниппеля отрезает несколько витков резьбы.


    Закручивает заглушку.



    Шаг третий: шарики
    Теперь нужно заполнить шариками внутреннюю часть тройника. В момент удара шарики в нижней части ударника устремляются вверх, а верхние продолжают двигаться вниз. Трение между ними рассеивает энергию отдачи.



    Шаг четвертый: 3D-печать
    С другой стороны, в тройник закручивается головка, напечатанная на 3D-принтере. Мастер сделал несколько образцов. Файлы можно скачать ниже.
    HammerHead01_Large.stl
    HammerHead02_Wide.stl
    HammerHead03_Pasted.stl
    HammerHead_Magnet22mm.stl
    HammerHead_Magnet20mm.stl





    Шаг пятый: отделка ручки
    Для удобства мастер обтянул нижнюю часть резиной, вырезанной из велосипедной камеры.






    Шаг шестой: магнит
    С торца ручки устанавливается пластиковый колпачок. Внутрь колпачка мастер приклеивает магнит.




    С помощью магнита можно собирать мелкие металлические детали.

    Безынерционный молоток своими руками


    Все готово.

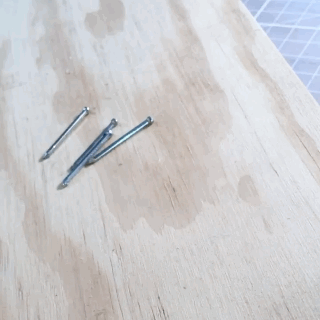

    Конечно молотком, который сделал мастер гвозди не забьешь, он использует его в основном при сборке конструкций, напечатанных на 3D-принтере.




    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

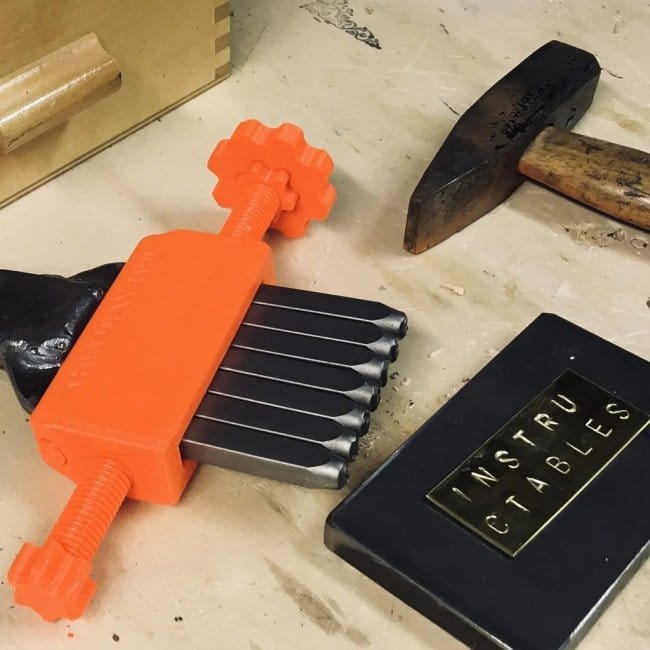

    Оснастка для металлически штампов
