    Как сделать обеззараживатель воздуха закрытого типа своими руками


    С распространением во всем мире COVID–19 цены на некоторую медицинскую технику выросли в разы. Многие умельцы пробуют делать различную медицинскую технику своими руками. На сайте уже есть ряд статей с изготовлением аппаратов ИВЛ, с изготовлением бесконтактных термометров и т.д. В этой короткой статье мастер познакомит нас со своей работой по изготовлению очистителя воздуха закрытого типа.

    Инструменты и материалы:
    -Пиломатериалы;
    -Вентилятор из микроволновки;
    -Деревообрабатывающие инструменты;
    -Две УФ-лампы;
    -Резисторы;
    -Конденсаторы;
    -Диоды;
    -Паяльное оборудование;
    -Медная пластина;
    -Люминисцентная лампа - 2 шт;
    -Провода;

    Шаг первый: принцип работы
    В этом проекте используются ультрафиолетовые лампы и ионный генератор.
    1)Ионизатор воздуха (или генератор отрицательных ионов) - это устройство, которое использует высокое напряжение для ионизации (электрического заряда) молекул воздуха. Отрицательные ионы или анионы - это частицы с одним или несколькими дополнительными электронами, придающими частице отрицательный заряд.
    Проще говоря устройство насыщает воздух ионами. А если еще проще, то воздух после обработки становится как в лесу.

    2) Ультрафиолетовое бактерицидное облучение - это метод дезинфекции, который использует ультрафиолетовый свет для уничтожения или инактивации микроорганизмов.

    Различные вирусы и бактерии под действием ультрафиолета погибают.
    Устройство, которое сделал мастер представляет из себя деревянный ящик. С тыльной стороны ящика установлен старый вентилятор, от микроволновой печи который нагнетает воздух. Внутри установлен ионизатор и две УФ-лампы. Проходя через ящик очищенный воздух выходит из передней части.

    Шаг второй: корпус
    Для изготовления корпуса мастер использует доски. Размеры следующие:
    1- Доска 40см х 16см х 0,5см
    2- Доска 39см х 22см х 0,5см. Примечание: отверстие в соответствии с диаметром вентилятора.
    3- Доска 40см х 7см х 0,5см
    4- Доска 40см х 16см х 0,5см
    5- Доска 25см х 16см х 0,5см
    6- Деревянные рейки 39см х 1см х 1см
    7- Деревянные рейки 16см х 1см х 1см
    8- Доска 24см х 5см х 0,5см
    9- Доска 25см х 5см х 0,5см



    После сборки покрасил корпус.

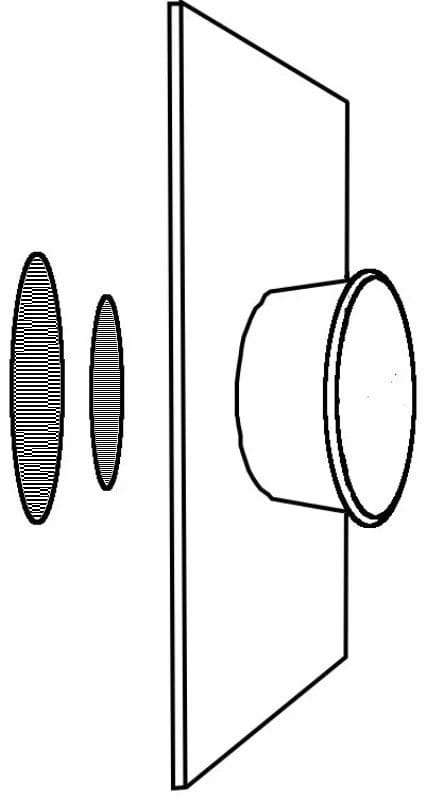

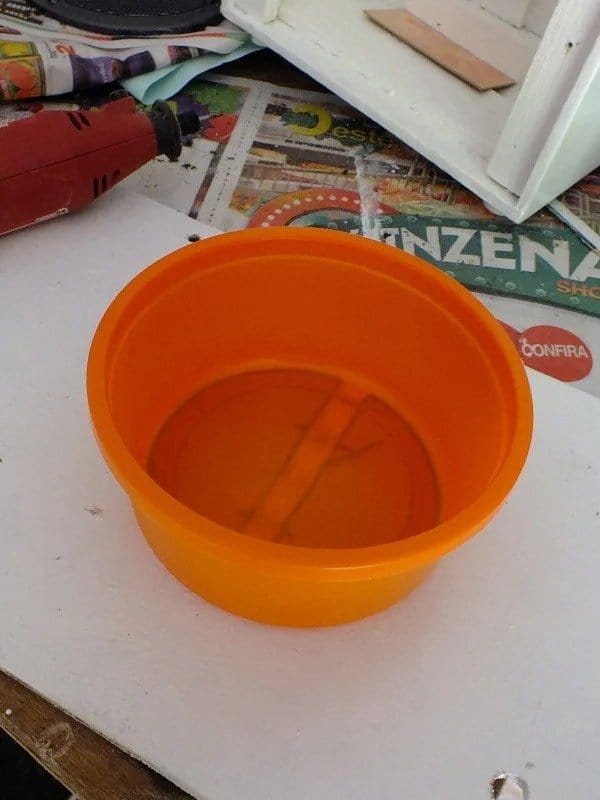

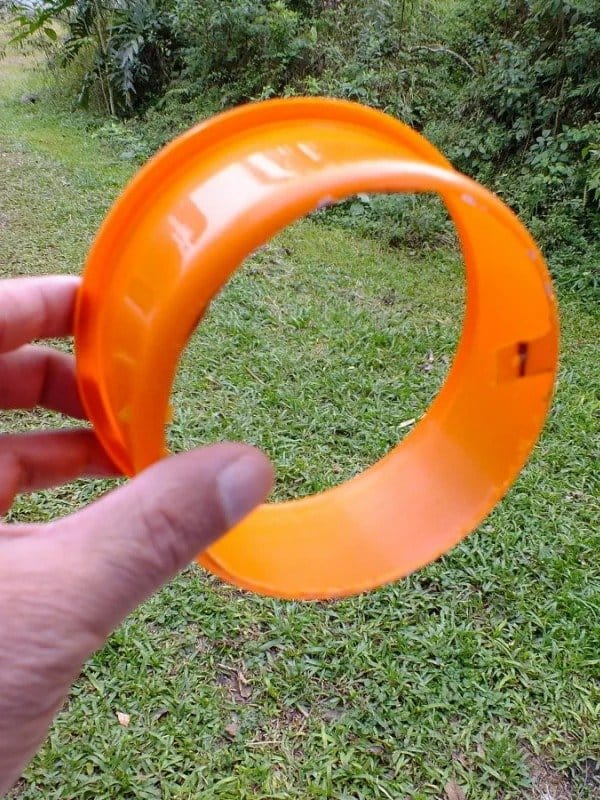

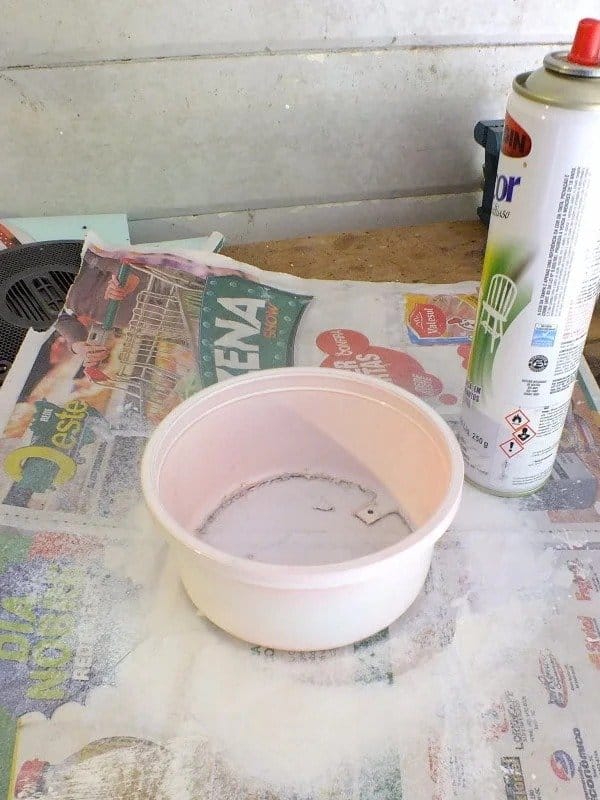

    Шаг третий: вентилятор

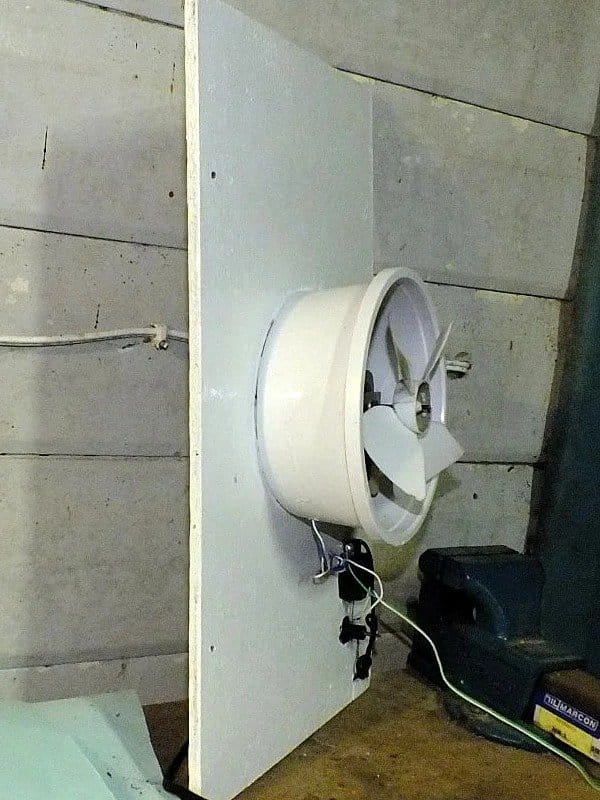

    Как уже говорилось, вентилятор мастер использовал от микроволновой печи. Вентилятор должен быть установлен на нагнетание.
    Как сделать обеззараживатель воздуха закрытого типа своими руками





    Шаг четвертый: ионизатор
    К сожалению, кроме схемы и нескольких фотографий, мастер не предоставил материал по изготовлению и работе ионизатора. Как понятно из схемы используются диоды, конденсаторы и резисторы. Номиналы комплектующих неизвестны.

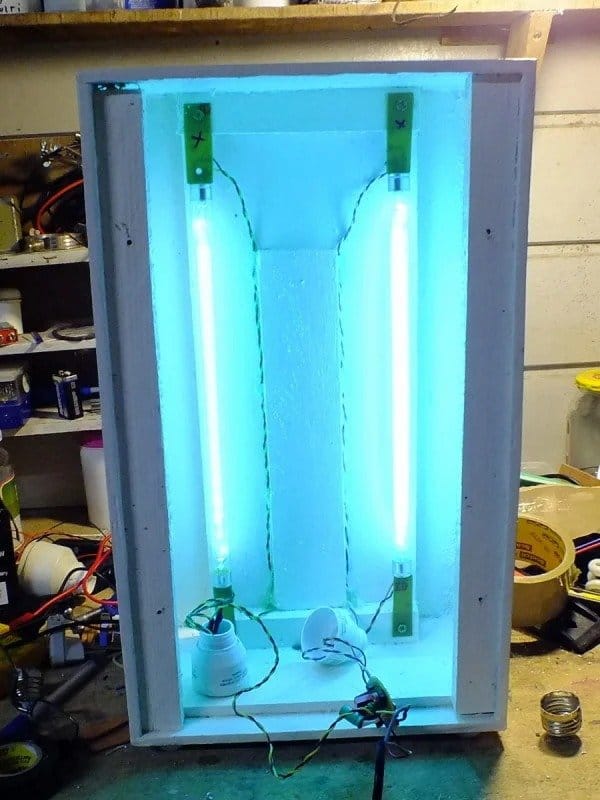

    Шаг пятый: бактерицидные УФ-лампы
    Для подключения ламп мастер использует балласт из энергосберегающих люминесцентных ламп.

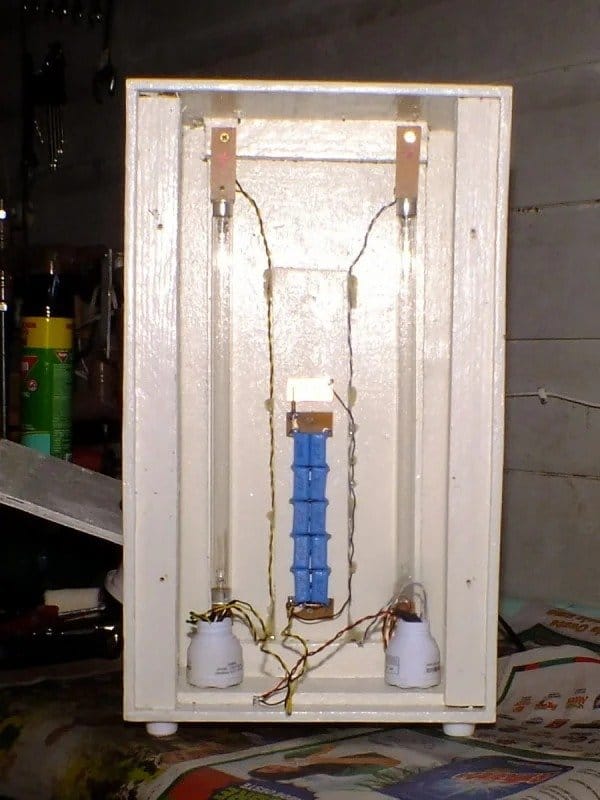

    Шаг шестой: сборка
    Дальше мастер устанавливает всю электронику в корпус и проверяет работу.

    Все готово.
