    Как сделать мини-драгу для промывки золота


    Здравствуйте, уважаемые читатели! Россия - страна, в которой золото можно найти на территории от Урала до Дальнего Востока. И даже в Московской области есть шанс найти энное количество крупинок желтого металла.

    Сегодня мы окунёмся в мир промысла золота и разберём один из способов добычи этого металла. Самородков в чистом виде не много,

    Как сделать мини-драгу для промывки золота

    благородное ископаемое находится в почве в виде мелкодисперсной пыли. Современный старатель может промывать не 1–2 куба породы в день, как дореволюционный старатель, а десятки, причем с меньшими физическими затратами, используя при этом мини-драгу.


    Автор показал в своем фильме как сделал прибор для промывки грунта.
    Он стремился, чтобы прибор был легким, разборным и эффективным. Ведь не везде можно подъехать на транспорте, придется носить его и на себе. Из оцинковки 0,5 мм., по шаблону, был выгнут загрузочный короб 600х400х160 (из двух частей 400 и 200) и промывочный шлюз 1600х400х80 (из трех частей 400). При этом все части из оцинковки, в разобранном виде как в матрешке, входили друг в друга.

    Стойками из профильной трубы 20х20, выставил угол 35 градусов, для верха и низа прибора, и при помощи болтов и барашков собрал, предварительно загнув оцинковку и просверлив отверстия под колосники


    По форме это напоминает колосники печи. Из нержавейки диаметром 3 мм нарезал заготовки по 250 мм и вставил в приготовленные отверстия. Наклон должен быть такой, чтобы порода не прошедшая через ячейки скатывалась наружу

    Из трубы ПВХ ¾ автор спаял промывку грунта под давлением от мотопомпы. В держателях она может менять горизонт струи


    Из мелкой решетки 8х8 была вырезана дорожка в промывочный шлюз для разделения крупных частиц и коврик из паласа с коротким ворсом, для мелких частиц. шурупы с пресс шайбой надежно скрепили сэндвич.


    В собранном состоянии это выглядит так

    Помпу взял весом 7 кг, с перекачкой 10 м/куб. в час, двигатель четырехтактный.

    Как это все работает.
    Вода под давлением подается в загрузочный короб и через отверстия промывочной трубы размывает породу. Порода загружается равномерно и не спеша.


    Грунт, с загрузочного короба, потоками воды смывается на решетку колосникового типа. На ней отсеивается крупная порода и удаляются. Мелкие частицы пройдя через колосник, попав на квадратную решетку, проходят через образовавшиеся пороги, завихрения. Тяжелые частицы, золотые фрагменты, оседают с кварцевым песком металлических ячейках и в ворсе нижнего коврика. Более легкая порода уносится потоком воды. По окончании теста мини драга разбирается, коврик аккуратно снимается и промывается. Так собирается обогащенная порода.



    Затем идет промывка для удаления фрагментов породы, золото как самые тяжелые частицы, остаются на дне.


    Далее концентрат растворяется в царской водке, фильтруется и осаждается как правило железным купоросом. Последняя стадия – плавление.
    Общий вес вместе с помпой составляет 20 кг.

    Автор считает, что проект удался, вес допустимый для перемещения его на ногах. От себя бы добавил на шлюзовом лотке три, четыре порожка, для большей эффективности.

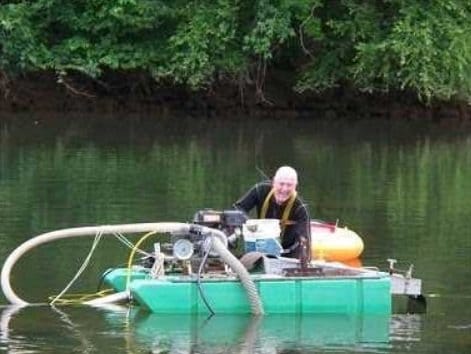

    Это не единственный вариант по добычи золота. Есть драги работающие на плаву, забор грунта происходит со дна водоема как пылесосом.

    Но это другая история.
