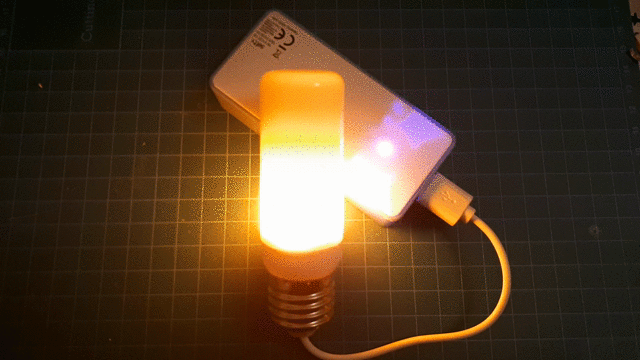

    Светодиодная лампочка с питанием от USB



    Светодиодная лампочка с питанием от USB

    Если у вас часто отключают электричество, то обратите внимание на эту статью. Из нее вы узнаете, как можно, после небольшой переделки, включить светодиодную лампу от любого 5-ти вольтового источника.

    Инструменты и материалы:
    -Светодиодная лампочка;
    -Мультиметр;
    -Повышающий преобразователь;
    -USB-кабель;
    -Паяльное оборудование;
    -Нож;

    Шаг первый: разборка лампы
    Светорассеиватель просто вставлен в корпус лампы. Его нужно немного приподнять, чтобы открыть драйвер AC-DC, с другой стороны платы к нему припаяна гибкая печатная плата.

    На гибкой печатной плате припаяны микроконтроллер и светодиодная матрица, а затем она свернута и припаяна. Если присмотреться к этой печатной плате, то со стороны выхода постоянного тока есть только два электрических соединения с платой драйвера. Если на эти соединения подать напряжение, такое же, как выходное напряжение драйвера постоянного и переменного тока, лампа должна работать нормально.
    Металлический с цоколя лампы можно снять.





    Шаг второй: проверка напряжения
    Для проверки напряжения подаваемого на матрицу мастер припаял к точкам входа два провода. Ко вторым концам проводов подключил щуп. Затем подключил лампу к сети.

    Напряжение на вход матрицы составляет 6,3 В. Это усложняло задачу, так как у мастера был преобразователь напряжение только на 5В.


    Шаг третий: модификация повышающего преобразователя
    Этот повышающий преобразователь обеспечивает фиксированный выходной сигнал 5 В при любом напряжении в диапазоне от 2,5 до 4,5 В. Поскольку для работы лампы нужно ~ 6,3 В на выходе, а не 5 В, этот модуль в данном виде не подходит.

    Посмотрев техническое описание модуля, мастер понял, как его можно модифицировать.


    Он решил сделать делитель напряжения и таким образом незначительно поднять напряжение. Если делитель напряжения смонтировать между землей и выходным напряжением, а узел делителя напряжения подключить к выводу «VOUT» микросхемы, то возможно обмануть микросхему модуля и увеличить напряжение.

    При значительных изменениях выходного напряжения может потребоваться замена других компонентов, таких как катушка индуктивности и конденсаторы, но, поскольку он увеличивает напряжение лишь незначительно, нет необходимости менять эти компоненты.
    Сначала мастер распаял USB-разъема, а затем микросхему.

    Средний вывод «VOUT» подключен к ножке микросхемы, поэтому он перерезал дорожку, отделив это соединение от остальной платы. Затем рассчитал номиналы резисторов и выбрал самые близкие резисторы, которые у него были под рукой, 220 кОм и 50 кОм, для изготовления делителя напряжения.

    Затем эти резисторы были припаяны последовательно к выходу повышающего преобразователя, а средний узел был припаян к выводу VOUT на микросхеме.

    Затем подал на плату 5В от блока питания и замерил выходное напряжение. Мультиметр показал 6.56 В. Это значение немного выше, чем нужно, но поскольку в схеме есть стабилитрон, это приемлемый уровень напряжения.




    Шаг четвертый: сборка
    Теперь можно приступить к сборке лампы. От кабеля USB он отрезает второй конец и зачищает провода. Удалив контактную пластину пропускает провод в отверстие. Для снятия напряжения с провода завязывает на нем узел.

    Затем припаивает концы провода к входу повышающего преобразователя. К выходу припаивает провода и вторые концы припаивает к светодиодной матрице.

    Плата AC-DC уже не нужна, но мастер не стал ее убирать, так как на ней крепится светодиодная матрица.
    После монтажа нужно установить светорассеиватель.





    Мастер сделал два варианта лампы, один с USB-разъемом, второй с 2-контактным разъемом JST который можно подключить к батарее. В данном случае он выбрал защищенную ячейку 18650, которая имеет соответствующий разъем JST. Можно так же запитать лампочку от двух батареек типа АА.
