    Экзотическая авиамодель на радиоуправлении «Ding Bat» - Летучая мышь

    Добрый день, уважаемые авиамоделисты.
    Когда-то давно у Сергея Александрова появилась новая модель с интригующим названием
    «Black Bat» , но сегодня я хочу рассказать вам о другой экзотической авиамодели под названием
    «Ding Bat».

    Экзотическая авиамодель на радиоуправлении «Ding Bat» - Летучая мышь

    В принципе эта модель не что иное, как модель ЛК (летающее крыло), но уж очень интересная конструкция, да и полёт этой модели вызывает восторг не только у пилота, но и окружающих зрителей и надолго остаётся в памяти.

    Автор любезно предоставляет нам рисунки этой модели, выкройки и шаблоны, по которым достаточно просто можно создать свою версию такой авиамодели.





    Эту модель можно построить в двух вариантах, с одним мотором и с двумя моторами.










    Имея такие материалы для изготовления моделей, как пенокартон, автору намного проще создавать их, но и используя обычную потолочную плитку или простую , листовую подложку под ламинат, вполне успешно можно сделать такую модель.



    Для склеивания всех деталей конструкции модели можно использовать любой универсальный, влагостойкий клей для склеивания изделий из пенопласта и потолочной плитки, подобный этому –«КИН»

    После изготовления всех деталей модели, можно начинать склеивать их. Места соединения крыла под углом можно срезать кромки или продавить тупым металлическим стержнем или палочкой.


    Место склеивания с одной стороны обтягивается прозрачным скотчем. Крыло делается из двух слоёв, которые потом склеиваются.






    Что бы углы были одинаковые, делается шаблон.


    Когда все детали собраны, размечаются и вырезаются места для установки сервомашинок.

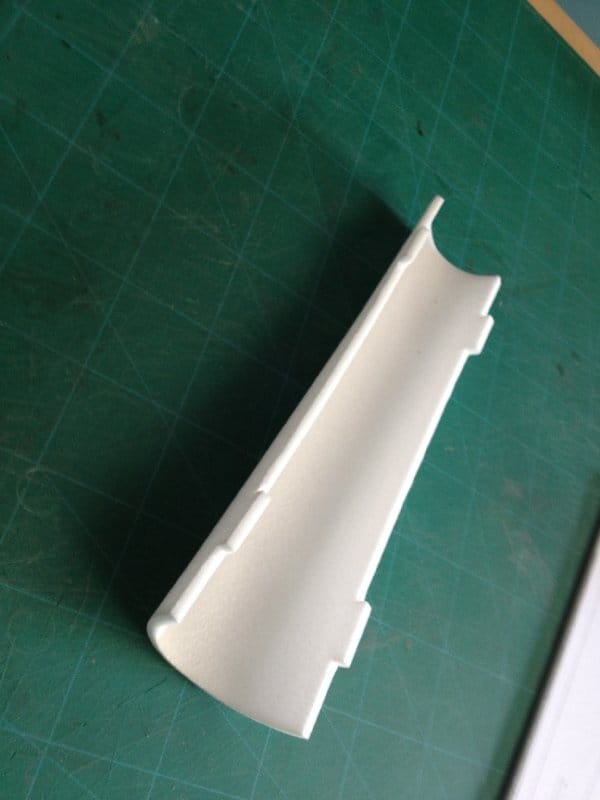

    При изготовлении нижней части фюзеляжа, одну сторону материала обтяните прозрачным скотчем, воизбежании трещин и поломок.

    Заготовку примеряют, подгоняют по месту и вклеивают.

    Монтируют сервомашинки.

    Два слоя крыла склеиваются между собой в единое целое.

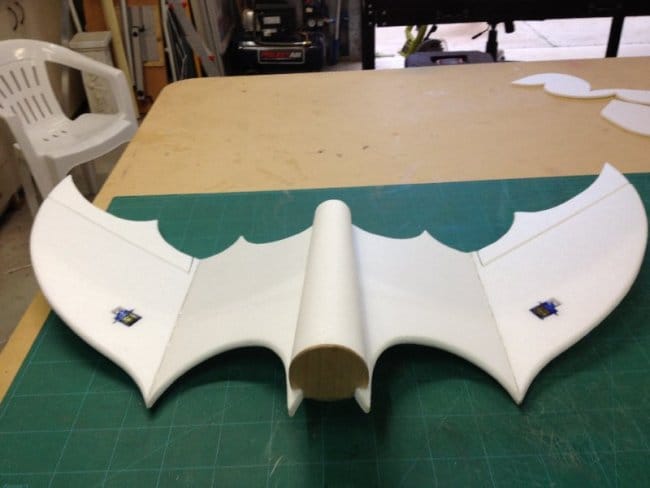

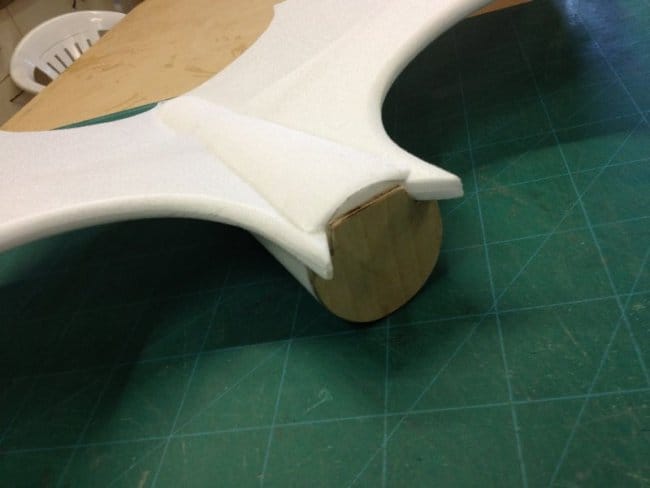

    Из кусочка фнеры , толщиной 3 мм вырезается кружочек и вклеивается, тут будет устанавливаться мотор.

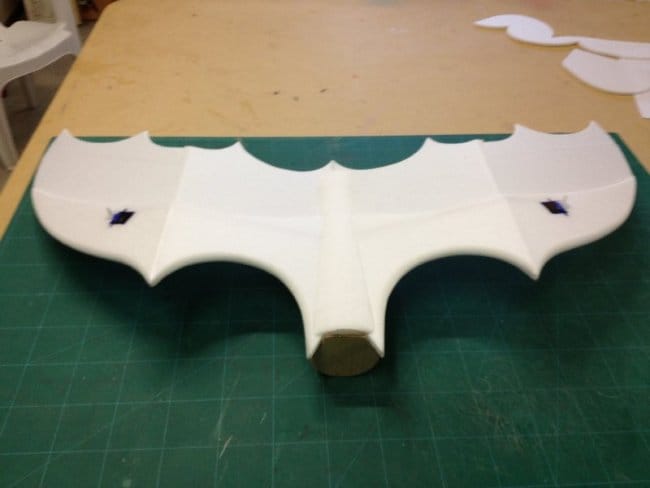

    Подготавливается верхняя часть фюзеляжа., подгоняется и вклеивается.





    Монтируются тяги к сервомашинкам.

    Устанавливается мотор и проезается люк в носовой части фюзеляжа, для доступа к электронике и установки аккумулятора.





    Из тонкого, прозрачного пластика вырезаются два вертикальных киля, на которых рисуются лапки. Кили можно сделать из того же материала, что и сама модель.

    Готовые кили монтируются на своё место




    Теперь модель можно и покрасить или обтянуть цветным скотчем.



    Модель летучей мыши готова, можно и полетать.

    На этом автор не остановился и предложил версию постройки этой модели в большом формате . Эта модель поражает своими размерами . Размах - 1200 мм!

    Конечно, процесс постройки большой модели практически не отличается от постройки предыдущей модели. Поэтому я не буду комментировать фотографии предоставленные автором, тем более их больше, и они более подробно показывают процесс создания модели.





































    Хочу добавить, что на этой модели , автор укрепляет угловые соединения крыла карбоновыми прутиками.

    Так выглядит большая модель.




    Вот так летает большая модель «Ding Bat» ещё до покраски.

    Полёт окончательно законченной модели.

    Дорогие друзья, мне больше добавить нечего. Желаю всем доброго здоровья, удачной постройки этой модели и её отличных полётов.
    До свидания ваш Валерьян Самоделкин.
