    Детская деревянная качалка из Таутауна (в стиле звездных воин)


    Приветствую всех любителей самоделок и гостей сайта. В статье ниже я расскажу вам как смастерить оригинальную детскую качалку, может быть, кому-нибудь эта идея пригодится в канун рождественских и новогодних праздников. А чем не подарок любимому сыну, дочери, племяннику или внуку. Кстати автор данного проекта, заядлый любитель «Звездных воин», смастерил ее именно в подарок своему сыну, к его первому дню рождения. По словам автора, конструкция не совсем похожа на оригинал персонажа всем известного фильма, но главное, что она работает, и очень понравилась малышу. И так приступим!

    Инструменты:


    * ручная пила,
    * электролобзик,
    * дрель,
    * шуруповёрт,
    * струбцины,
    * молоток.

    Материалы:


    * лист МДФ толщиной 18 мм (можно использовать и другую древесину, всё зависит от ваших предпочтений),
    * клей по дереву,
    * саморезы,
    * шканты,
    * сосновая доска и брус,
    * краска,
    * лак по дереву.

    Шаг 1.


    Прежде чем приступить к изготовлению, большинство любителей столярного дела, вначале готовят чертеж либо эскиз деталей. Точно так же поступил и автор. Он разработал на компьютере проект. Затем по нему все детали конструкции. Затем он распечатал эскиз так, чтобы делали имели масштаб 1:1.


    Шаг 2.


    Теперь можно приступать к выпиливанию. Начать автор решил с туловища и ног. Автор вырезал бумажный шаблон тела, уложил его на уже подготовленный лист, обвел маркером. Вырезал деталь электролобзиком. Затем уже её используя как шаблон, вырезал еще одну. Изначально автор думал, что двух деталей будет достаточно, но сложив их вместе, понял что это не правильно, поэтому вырезал ещё одну. После автор выпилил ноги, так же используя бумажный шаблон. Всё по той же схеме, приложил, обвел маркером, выпили. Но здесь есть одно «Но», ноги немного отличаются, поэтому шаблона было два. Всего для каждой ноги автор выпилил по две детали. Последнее фото, фото для затравки, так сказать, чтобы было видно, что будет дальше.





    Шаг 3.


    На этом этапе автор склеил детали тела, три заготовки, и ног, каждая из двух заготовок. Каждую часть тела автор фиксировал струбцинами и дополнительно, для большей жесткости, стягивал шурупами. После того как клей хорошо высох, автор отшлифовал грани всех готовых деталей.





    Шаг 4.


    Следующее, что сделал автор, соединил тело с ногами. Для этого автор просверлил перьевым сверлом два сквозных отверстия в теле. Затем, поочередно прикладывая каждую ногу в нужном положении к телу, через отверстия в нем выполнил наметки на ногах. В них отверстия автор просверлил глухие, примерно до середины. Для сборки выточил два деревянных дюбеля необходимого диаметра и длины (сумма глубин отверстий в ногах и толщины тела). Вставил дюбеля в отверстия туловища и зафиксировал клеем. Затем нанизал на дюбеля ноги, отверстия которых, так же промазал клеем, Для надежности соединение дополнил шурупами.





    Шаг 5.


    На этом этапе автор изготовил полозья качалки. Для них он использовал обрезки сосновых досок толщиной 20 мм. Действовал автор по уже отработанной схеме, вырезал шаблоны, по ним выпилил электролобзиком четыре детали, по две на каждый полоз. Заготовки автор отшлифовал сразу все вместе, чтобы форма, особенно дуга, была идеально одинаковой. После он склеил их попарно и стянул саморезами. Последнее фото в этом шаге, так же как и во втором, для затравки.




    Шаг 6.


    Теперь можно приступать к частичной сборке – соединить тело с полозьями. Сначала автор прикинул, необходимое расстояние между полозьями, для этого на них он положил доску, а на нее установил тело. Ширину автор подбирал следующим образом, она должна быть такой, чтобы конструкция не завалилось на бок, но при этом выглядеть пропорционально. Определившись с шириной, автор сделал отметки на доске-подставке. Затем выполнил разметку по ногам. Прикрутил доску саморезами сначала к полозьям, а уже потом прикрутил к этой доске ноги. Саморезы последних вкручены снизу.







    Шаг 7.


    На этом этапе автор вырезал, опять же по бумажным шаблонам, руки и рога. Единственное отличие, здесь и тех и тех деталей по две, на каждую сторону. После заготовки были отшлифованы по кромкам и приклеены на свои места. Как и в предыдущих шагах сборки, место соединения было креплено саморезами.




    Шаг 8.


    И так, качалка практически готова, сталось всего лишь несколько элементов. На этом этапе автор изготовил сиденье для юного наездника. Для изготовления автор использовал также обрезок сосновой доски. Принцип вырезания тот же, что и ранее. Единственное, первоначальный шаблон оказался маловат, автору пришлось его увеличить. Так же автор долотом выбрал паз, чтобы уменьшить зазор сиденья с шеей.





    Шаг 9.


    Здесь автор решил укрепить снование. Он соединил полозья спереди и сзади рейками. Так качалка будет ещё и более похожа на магазинные аналоги. Рейки автор закрепил саморезами.


    Шаг 10.


    После укрепления основание, настал черёд крепления сиденья. Принцип такой же, как и крепление ног к телу. Автор высверлил по два отверстия в теле (глухие) и в сиденье. Подготовил дюбеля, а далее все видно по фото. Подгонка, склеивание, подрезка лишнего и шлифовка.








    Шаг 11.


    Пред финишной отделкой, автор устанавливает на почти готовую качалку ручку, которую он выточил из черенка. Под неё естественно высверлено отверстие подходящего диаметра. Так же на этом этапе автор заклеил малярным скотче сиденье перед покраской, так как его он решил оставить неокрашенным.


    Шаг 12.

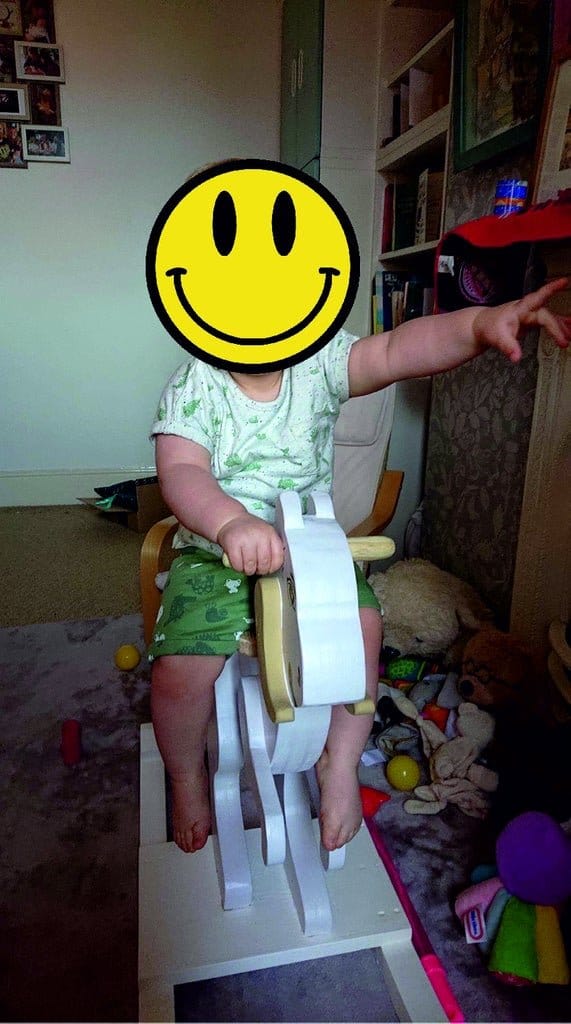

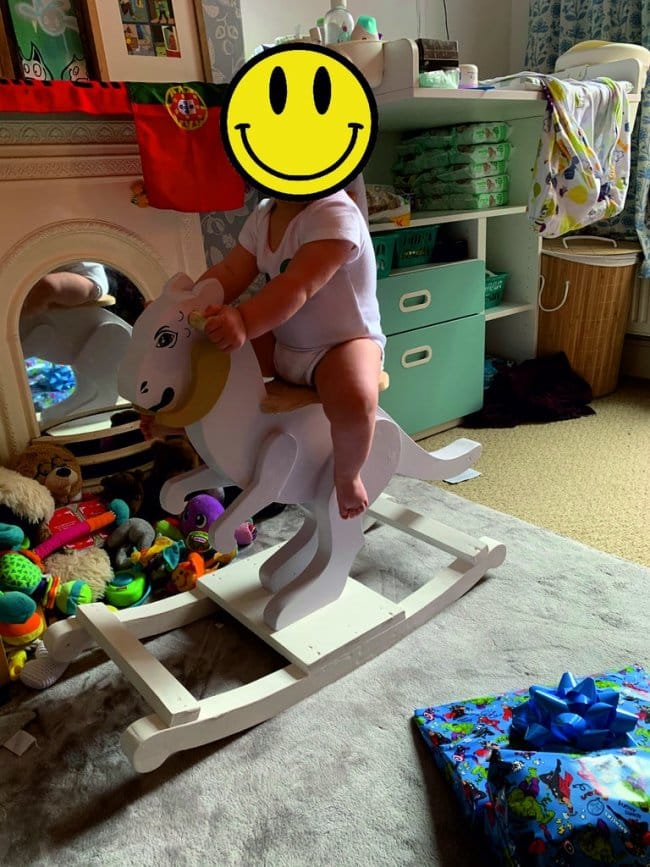

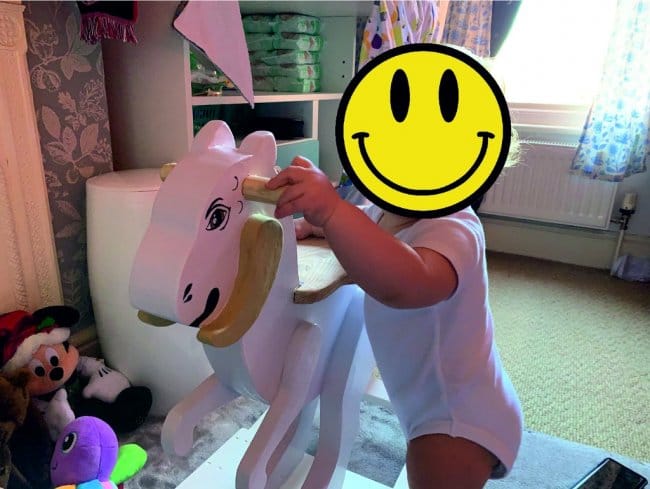

    И вот мы подошли к заключительному этапу – покраске. Окрашивание прошло в несколько этапов, цвета близкие к прототипу из фильма. Ну и в конце обкатка))



    [center]



    Детская деревянная качалка из Таутауна (в стиле звездных воин)[/center]
    На этом у меня всё, всем спасибо за внимание и до новых встреч в гостях у Самоделкина!!!
