    Постройка авиамодели «Dart Vader» и её модификации


    И снова здравствуйте друзья мои, авиамоделисты!
    Как говорит автор моделей о которых я буду рассказывать он не авиамоделист, а аэромоделист. А вообще – то он слесарь на пенсии и зовут его Тони Одели – Локки.

    С автором я вас познакомил, теперь буду знакомить с его моделями.
    Начну с авиамодели «Dart Vader» дротик номер два.

    Эта модель, из династии авиамодели «Vixen», так же, как и предыдущие модели, которые я вам показывал, создаётся по схеме с широким, несущим фюзеляжем.

    Вот рисунок – чертёж, по которым можно сделать шаблоны и вырезать заготовки для этой модели.

    Автор начинает показ процесса создания модели с заготовок для кабины и последующим склеиванием двух половинок. При склеивании детали фиксируются бумажным, малярным скотчем до полного высыхания.


    Далее изготавливаются две плоскости, которые после сборки образуют крыло и фюзеляж одновременно.




    На нижней плоскости монтируются все внутренние , перегородки, боковые стенки и кили.







    Склеиваются моторамы.
    Они делаются из 3 мм фанеры.

    Некоторые элементы сгибаются. Перед сгибанием, не забудьте обтянуть материал прозрачным скотчем, во избежание трещин и изломов.
    Для каждой детали электроники находится своё место с соблюдением ЦТ модели. Вклеиваются сервомашинки.

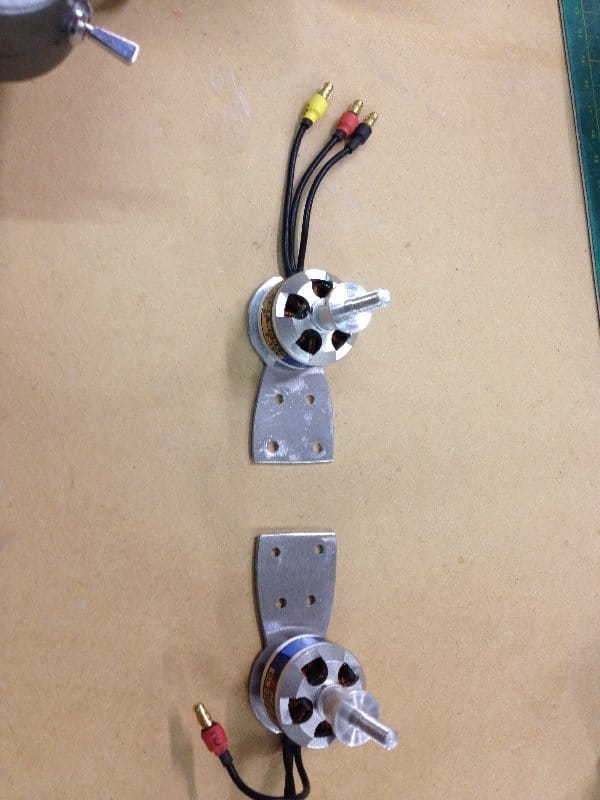

    Моторы прикрепляются на пластины из алюминия толщиной 2-2,5 мм.
    Постройка авиамодели «Dart Vader» и её модификации


    Монтируются моторы.



    Проводится подгонка деталей и монтируется верхняя плоскость крыла – фюзеляжа.

    В носовой части фюзеляжа прорезается отверстие для доступа к аккумулятору, при его установке или замене.







    Люк приклеивается на заготовку кабины.




    Кабина вместе с люком фиксируется на фюзеляже магнитиками. В кабине делаются отверстия для вентиляции. Также делаются отверстия и в фюзеляже.







    Модель готова к полёту. Это её полёт.

    Автор предлагает ещё один вариант этой модели. Разница в том, что на следующей модели устанавливается один мотор в середине фюзеляжа. В связи с этим проводится небольшая реконструкция модели.

    Процесс создания этой версии с одним мотором тот же самый, как и в первой модели. О небольших отличиях я вам расскажу подробней
    Всё делается одинаково, различие состоит в том, что в фюзеляже прорезается отверстие для вращения винта.
    Все тонкости понятны из фотографий.







    Верхняя и нижняя плоскости фюзеляжа в сборе и готовы к склеиванию между собой.




    Монтируются сервомашинки, подсоединяются тяги.

    Окончательная склейка двух половинок фюзеляжа.























    Люк, для замены аккумулятора делается так же, только фиксируется по- другому. без магнитиков.








    После первого полёта, автор обтянул модель цветным скотчем.
    Видео полёта.

    В завершение своего рассказа показываю фотографии постройки ещё одной модели под названием «Один Вейдер» это версия модели «Dart Vader» только огромного размера.

    Размах этой модели около 1 метра.
    На некоторых фотографиях, автор делает сравнение двух одинаковых моделей, различных по габаритам.













    Забыл сказать, что на этой модели автор поставил шасси.


    А это видео полёта модели «Vader One»
