    Изготовление вакуумной формовки


    Из этой статьи мы с вами узнаем, как сделать вакуумный формовщик из подручного материала. С помощью такого приспособления можно из пластика сделать форму повторяющую форму предмета. Размер формы А4, но это размер для формовочного пластика, а не привычной нам бумаги.

    Что можно сделать с помощью этого устройства? Например, упаковку для какого-то предмета, компьютерной мышки, формы для конфет, детских игрушек и т.д.

    Давайте посмотрим небольшое видео с процессом формовки.

    Итак, для изготовления такого приспособления мастер использовал следующие

    Инструменты и материалы:
    -МДФ;
    -Столярный клей;
    -Мелкие гвозди;
    -Молоток;
    -Ножовка;
    -Алюминиевый лист;
    -Пылесос;
    -Пластик для формовки;
    -Дрель;
    -Сверло;
    -Угловая шлифовальная машина;
    -Линейка;
    -Маркер;
    -Духовка-гриль;
    -Пылесос;
    -Канцелярские зажимы;
    -Средства индивидуальной защиты;
    -3D-принтер (опция);

    Шаг первый: 3D-печать
    3D-печать не является обязательной. На принтере мастер просто напечатал некую форму вокруг которой будет делать формовку пластика. Конкретно деталь подобной формы устанавливается на аппарат ИВЛ, и мастер будет делать для нее защитный чехол.

    Шаг второй: коробка
    Теперь нужно сделать коробку. Мастер использует для изготовления коробки МДФ.
    Внешние размеры коробки из МДФ: Д: 220 мм x Ш: 130 мм x В: 58 мм.
    Длина и ширина были выбраны с расчетом чтобы обеспечить зазор для рамы. Толщина была выбрана с расчетом диаметра шланга пылесоса.
    Размечает и сверлит отверстие для шланга пылесоса. Отверстие должно быть такого диаметра, чтобы посадка шланга была плотной. Размечает и вырезает детали корпуса.


    С помощью клея и гвоздей собирает корпус, кроме верхней крышки.

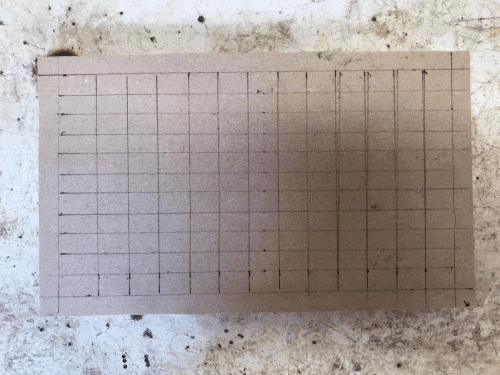

    Расчерчивает на верхней панели сетку с шагом 20 и 30 мм. На пересечении линий сверлит отверстия диаметром 3 мм.
    Изготовление вакуумной формовки


    Приклеивает верхнюю крышку и фиксирует ее гвоздями. При сборке коробки необходимо тщательно промазать все швы изнутри коробки.


    Шлифует коробку наждачной бумагой.



    После сборки коробки нужно проклеить все швы снаружи коробки.


    Шаг третий: рамка
    Теперь нужно сделать рамку, на которой будет крепится лист пластика. Рамку мастер будет делать из алюминиевого листа. Внешний размер рамки равен размеру пластикового листа. Внутренний размер идет со смещением 25 мм с каждой стороны.
    Размечает и вырезает рамку с помощью УШМ.




    Пластиковый лист будет крепится к рамке с помощью канцелярских зажимов.



    Шаг четвертый: процесс формовки
    Сначала закрепляет пластик A4 к раме с помощью зажимов. Затем устанавливает формовочную коробку (отверстиями вверх) в печь и подключает шланг пылесоса. Устанавливает форму по центру (форму желательно предварительно поместить в морозильную камеру на несколько минут).

    Включает печь и пылесос. Между формой и нагревательным элементом помещает рамку с пленкой и ждет, когда он нагреется. Нужно, чтобы пластик немного изгибался, но не слишком сильно. Когда пластик нагреется накрывает им форму, а рамку прижимает к формовочному ящику. Затем выключает печь и достает форму вместе с ящиком из печи. После остывания выключает пылесос и снимает рамку. Снимает с рамки готовую деталь и обрезает до нужного размера.




    Вот такое изделие в итоге получается.
