    Как собрать в гараже газогенератор


    Сегодня предлагаю тему о добыче газа своими руками.
    Земной шарик огромный, людей на нем много и кому то, как говорится природного газа и не хватило в наше время. Или просто не по карману. Какой выход в такой ситуации. Придется капаться в истории. Использование газа от сгоревшей древесины известно с конца 1800-х годов.

    Чтобы понять, о чем идет речь, проведем эксперимент, возьмем закрывающуюся жестяную банку, набьем опилками и нагреем.

    Как собрать в гараже газогенератор

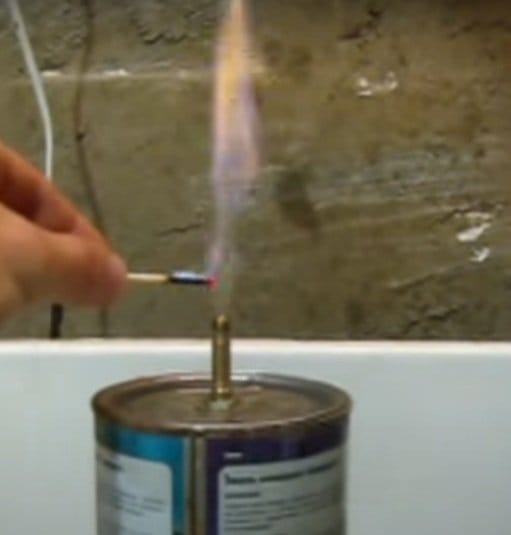

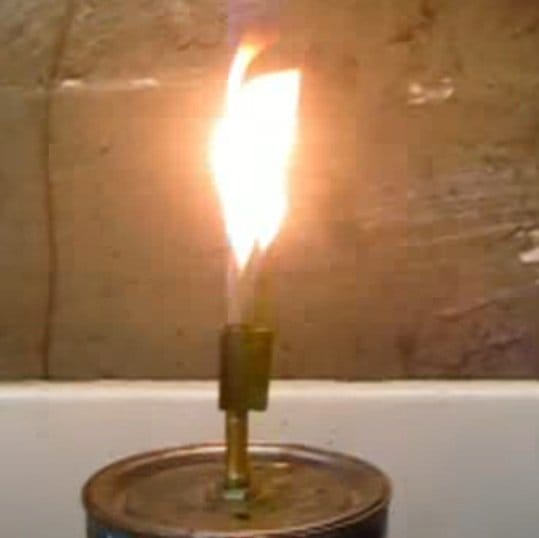

    В процессе нагрева появится дымок, который если поджечь будет гореть.


    Получился древесный газ. Именно, во время войны, на этом газе бегали полуторки. А как он добывался? Он вырабатывался в газогенераторах. И сейчас мы рассмотрим, как газогенератор можно собрать из подручных средств.

    Автор выбрал газогенератор поперечно-горизонтального процесса газификации. Это более, менее простая схема газогенератора из всех доступных. И для его создания нужно не много деталей.

    Самая главная часть генератора, это его активная зона. Для этого был взят пятидесяти литровый баллон от пропана. Для безопасной работы с ним, он был наполнен полностью водой и только после этого разрезан болгаркой. В противном случае будете подвергнуты опасности

    Когда было отрезано дно баллона, на высоте примерно пяти сантиметров вырезали прямоугольное окно под зольник и вварили дверцу. Для плотного прилегания она стягивается резьбовым соединением. Гайку можно заменить на барашком.

    Далее баллон режется в тридцати сантиметрах от сварного шва нижней части, это активная зона, а сверху ее будет загрузочный бункер. Обычно активную зону снаружи огораживают второй емкостью, пряча раскаленную часть.


    После сварных работ получится вот такой чайник.

    Вварена газоотводная труба семидесятая. Через колено идет подъем вверх, потом в бок, не выходя за высоту изделия

    Далее было приварено дно, сделал фурму и вход для фурмы. Фу́рма — приспособление для вдувания газа в металлургическую печь.


    Укрепил печной колосник, снизу в уголок вставляется, сверху на болт, для съема и обслуживания

    После того как приварил бункер, можно считать изделие законченным.

    Фурма для розжига и подачи кислорода, толстостенная труба имеет отверстие два сантиметра

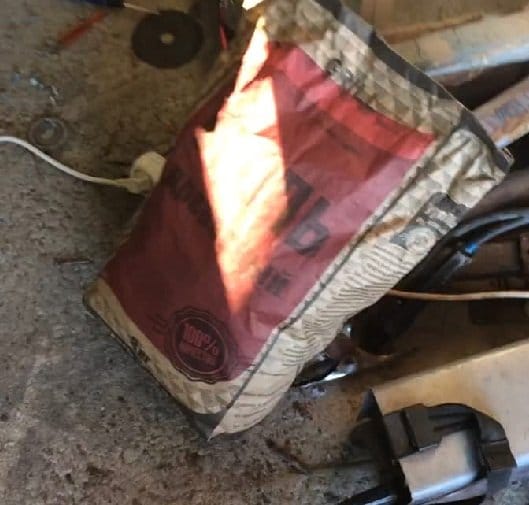

    Проведем первый запуск. Загружаем генератор углем, купленным в магазине. Не идти же в лес по дрова.

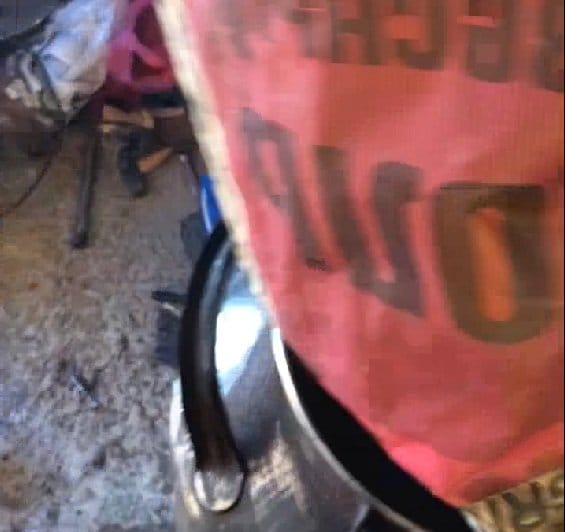

    три кг. угля как раз заполняло активную зону

    Можно регулировать объем вырабатываемого газа не только оборотами вентилятора, но и путем перемещения фурмы относительно колосников. Чем дальше тем больше камера сгорания. Больше выход газа.

    Необходим еще раздувочный вентилятор, для розжига. Он самодельный, сделан из улитки и электро-мотора охлаждения радиатора ВАЗа

    Испытание проводил на улице. При запуске газогенератора, пока газ еще не способен сам гореть, выделяется угарный газ и можно запросто угореть в помещении.

    Из ветоши сделал факел, пропитал его маслом, другого под рукой ничего не было, зажигаю, включаю вентилятор. Как видно на кадре тяга есть.


    Газогенератор запущен, внутри виден огонь

    Спустя время, что то стало вылетать наружу

    Утечки нигде нет, Чуть не забыл. На дверке зольника, для герметичности, стоит прокладка, толстый медный провод, обернутый дополнительно фольгой.

    Пошел горячий воздух, вентилятор переставил, он теперь не засасывает, нагнетает через розжиг. Огонь, поднесенный к трубе, зажег полученный газ.


    Вот и все, газ получен, он горит. Конечно, он грязный и в таком виде не используется не в быту, не в авто. Необходим циклон, фильтра. Для заправки генератора лучше использовать древесный уголь, в чистой древесине много смол, соответственно газ придется фильтровать дополнительными фильтрами. Необходим холодильник, после остывания газ уплотняется и становится насыщенным.

    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
    Подборки: Генератор

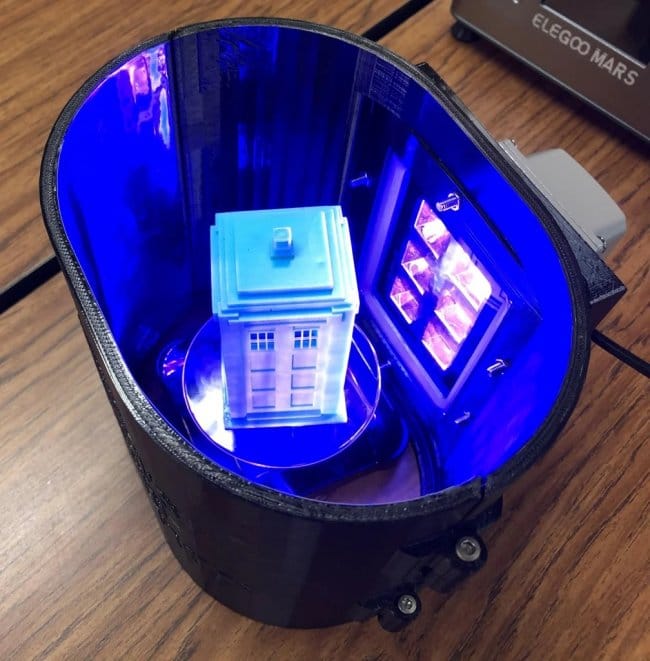

    Устройство для полимеризации изделий при 3D-печати фотополимерами
