    Постройка авиамодели самолёта «Jetstream»

    Здравствуйте уважаемые авиамоделисты. Рад видеть вас всех живыми и здоровыми.
    Сегодня я решил рассказать вам о создании интересной авиамодели , автор назвал её «Jetstream»
    Постройка авиамодели самолёта «Jetstream»

    Эта модель является не чем иным, как летающим крылом. Я не нашёл нигде описания постройки этой модели и решил сам попробовать рассказать о процессе её постройки.

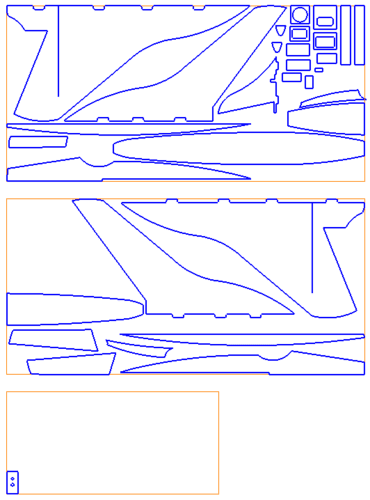

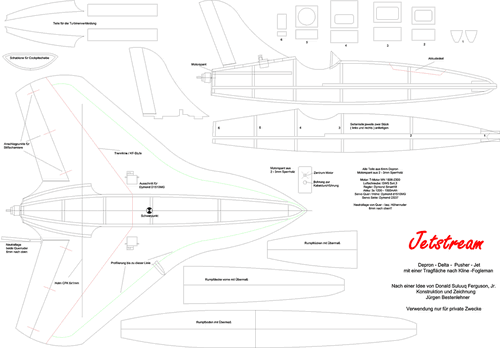

    Начнём с чертежей и шаблонов.
    Чертежи достаточно простые и вполне достаточны для постройки этой модели.
    Тем более автор показал все детали модели, которые можно использовать, как чертёж.


    Выбираем масштаб, промеряем каждую деталь и проставляем свои размеры.
    Можно по своим размерам изготовить шаблоны из бумаги и по ним вырезать отдельные детали конструкции модели, а можно переносить размеры сразу на выбранный вами материал, для постройки.

    Я так предполагаю, что модель можно построить из обычной потолочной плитки, главное, что бы плитка была ровная, без рельефов.

    А ещё лучше сделать модель из простой, листовой подложки под ламинат толщиной 5 мм. У неё и размер хороший – 1000 х 500 мм, позволяет делать детали без склеивания по длине.


    Клей можно использовать любой универсальный, влагостойкий, предназначенный для склеивания потолочной плитки и изделий из пенопласта.

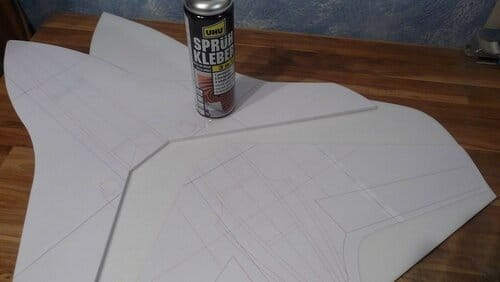

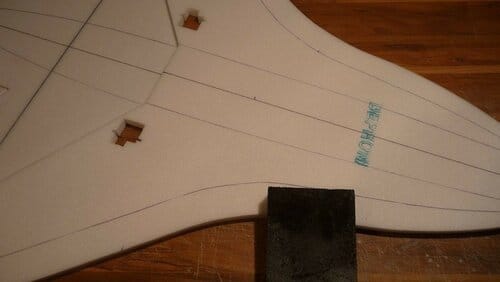

    Начнём с вырезания основной несущей плоскости крыла, которую делаем из двух частей.

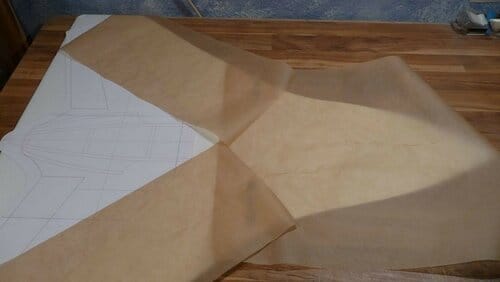

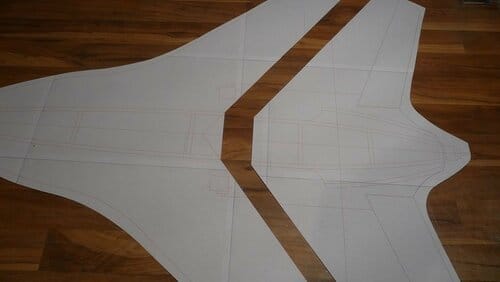

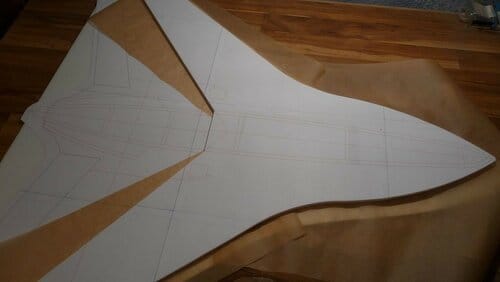

    Автор показывает как пользовался шаблонами из бумаги для изготовления этой детали модели.



    Всё намного проще – несущую плоскость можно делать из двух половинок или из целого куска, всё зависит от размеров вашей модели.

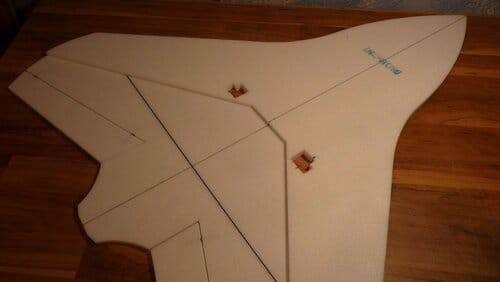

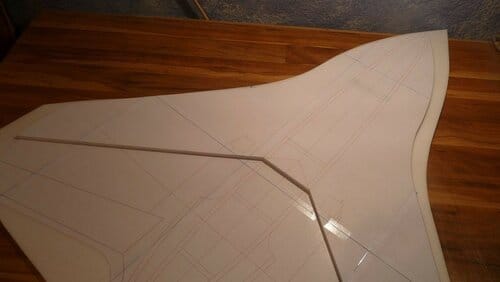

    На основную несущую плоскость приклеивается второй слой, вырезанный из этого же материала для усиления.

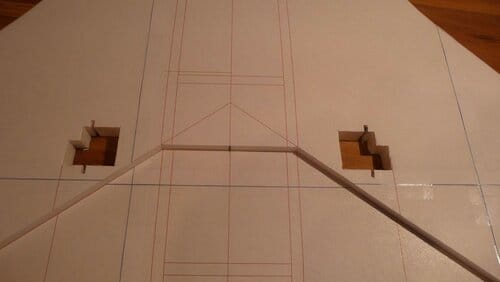

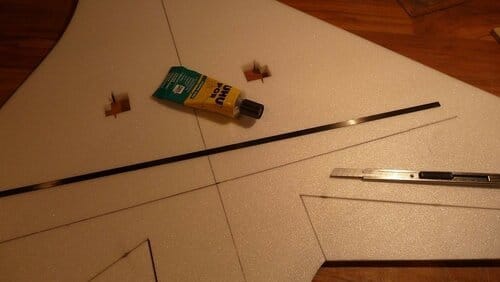

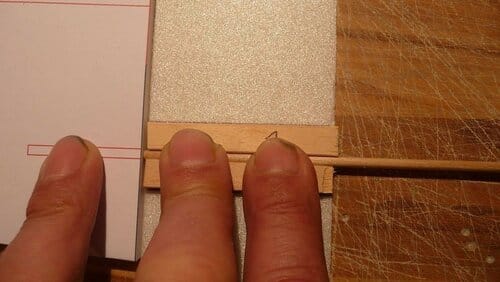

    Для этой же цели в несущую плоскость крыла вклеивается деревянная рейка, которую можно заменить карбоновым прутком или трубочкой.

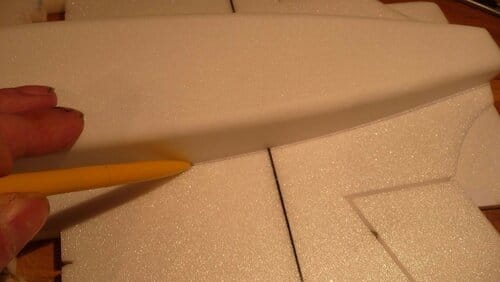

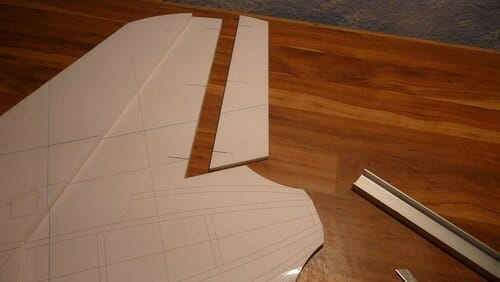

    От основной , несущей плоскости крыла, после разметки, отрезаются элевоны.

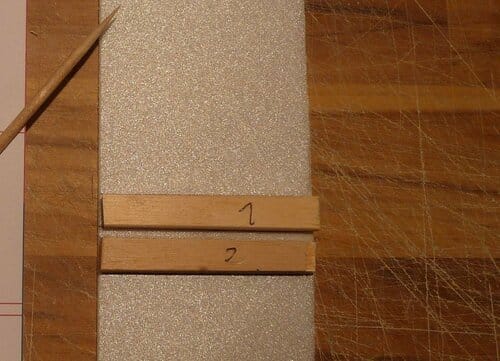

    Если элевоны делать из одного слоя материала, то их можно укрепить, приклеив по задней кромке деревянную реечку или отрезок от деревянной, ученической линейки, отрезанной по толщине заготовки.

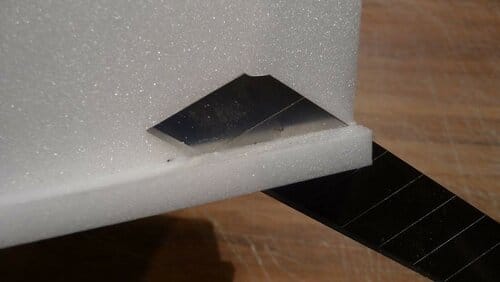

    Не забудьте срезать переднюю кромку элевонов под углом.

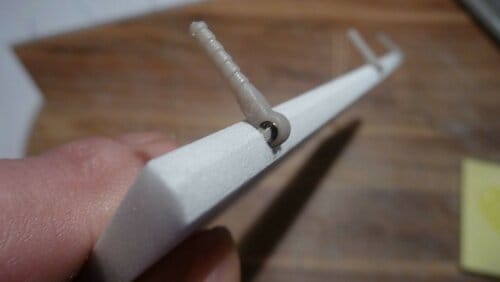

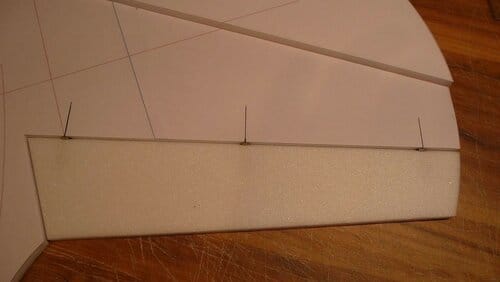

    Элевоны можно навешивать при помощи петелек или использовать двухсторонний скотч, или простой прозрачный скотч. Всё зависит от размеров модели . Чем больше модель, тем прочней должны укрепляться элевоны.

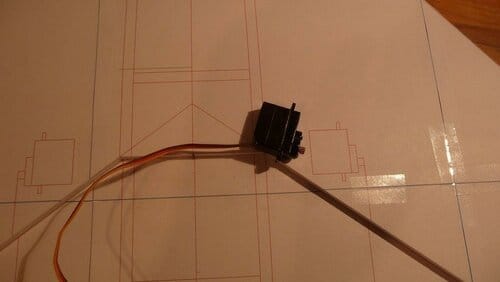

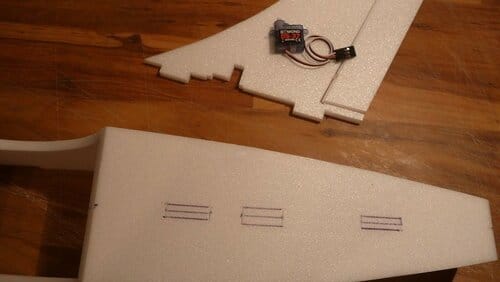

    Размечаем места для установки сервомашинок.

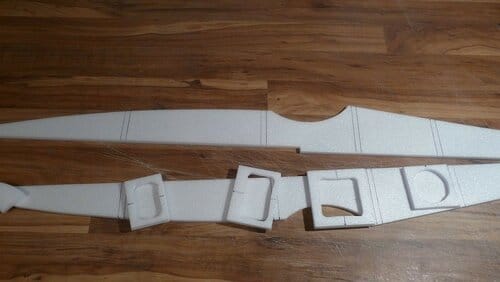

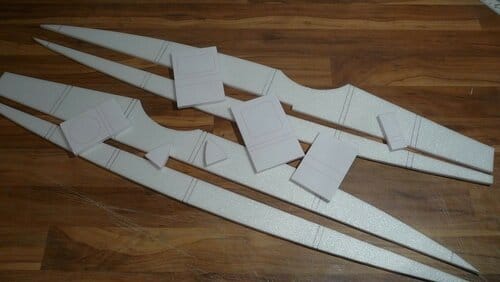

    Для сборки фюзеляжа заготавливаем детали.

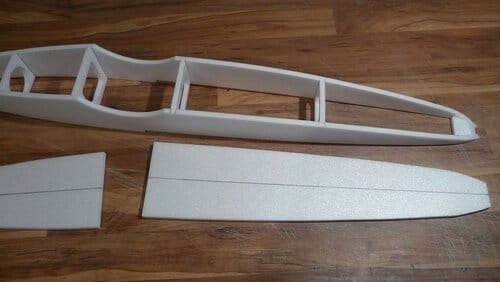

    К боковым стенкам фюзеляжа приклеиваем внутренние переборки. У нас получаются две половинки фюзеляжа, верхняя и нижняя.

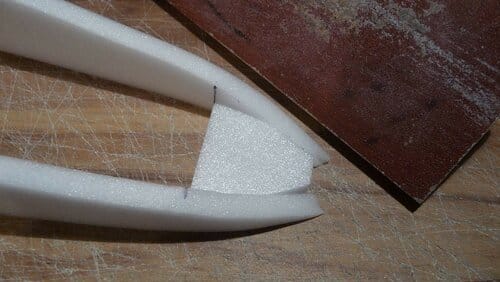

    В носовой части фюзеляжа вклеиваем кусочек потолочки, для прочности.



    Заготавливаем верхние и нижние перекрытия фюзеляжа.

    На некоторых деталях делаются шипы, для более прочной вклейки.

    Заготавливаются детали киля и руля направления.

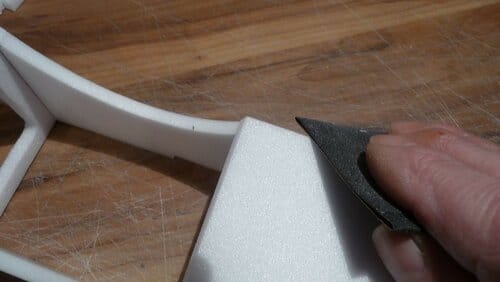

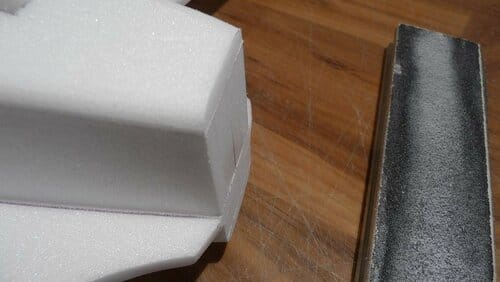

    После высыхания клея, весь фюзеляж необходимо отшлифовать.

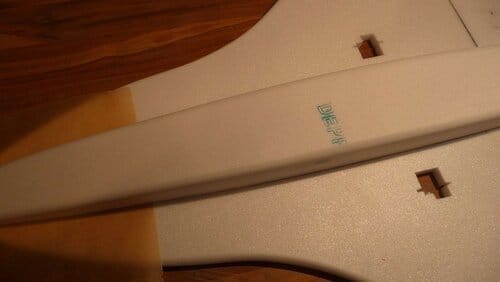

    Размечаем места установки фюзеляжа на основной плоскости крыла.

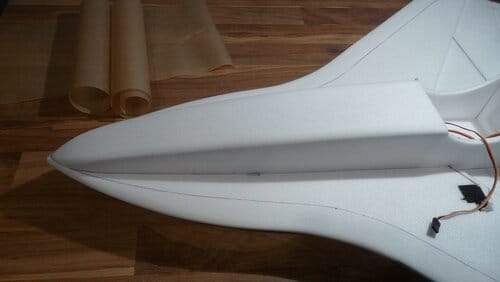

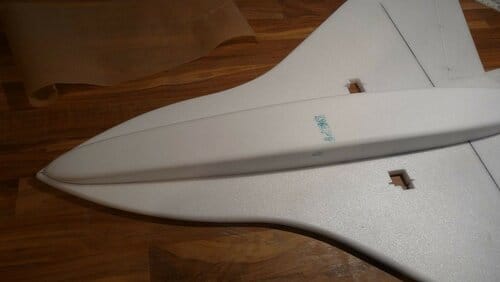

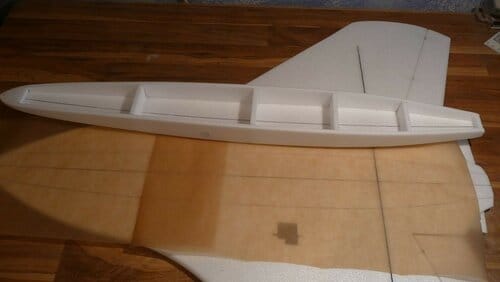

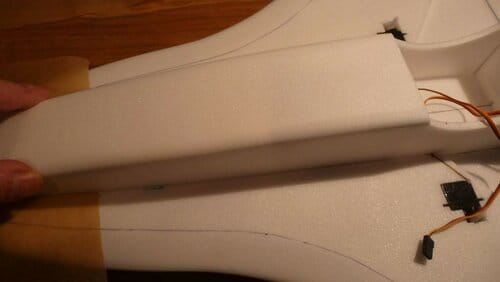

    Вклеиваем нижнюю и верхнюю секции фюзеляжа.

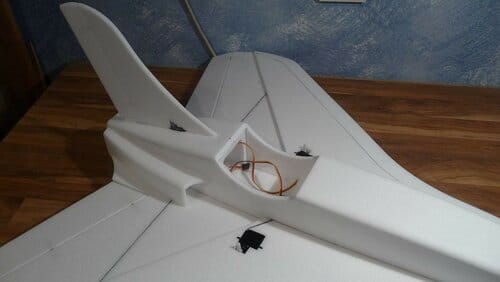

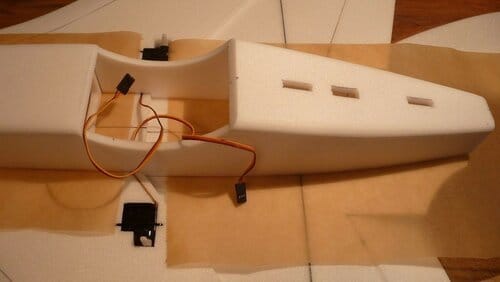

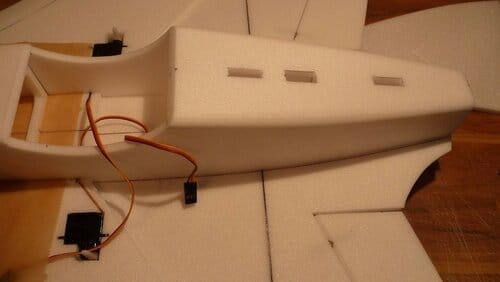

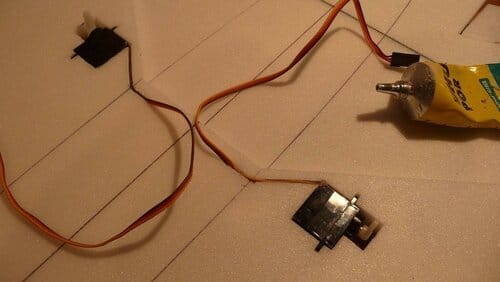

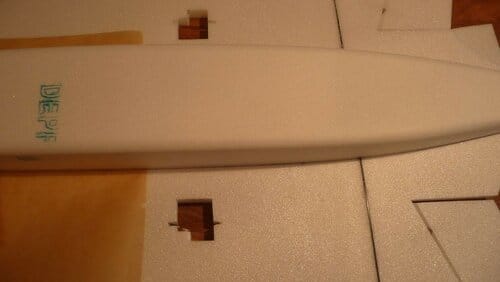

    Вклеиваем сервомашинки, прокладываем проводку.








    Подготавливаем место для установки мотора..

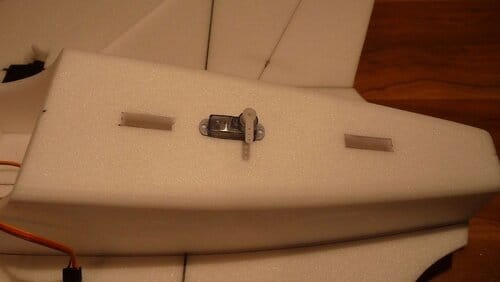

    Вклеиваем сервомашинку для управления рулём поворота.

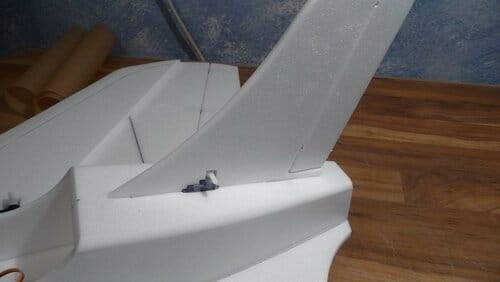

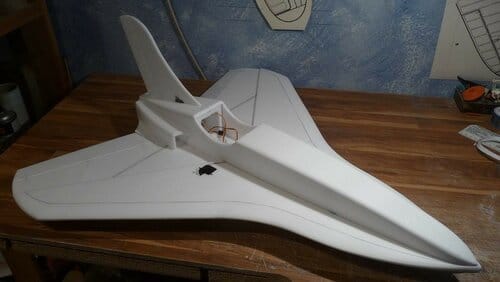

    Теперь можно вклеивать киль с РН.

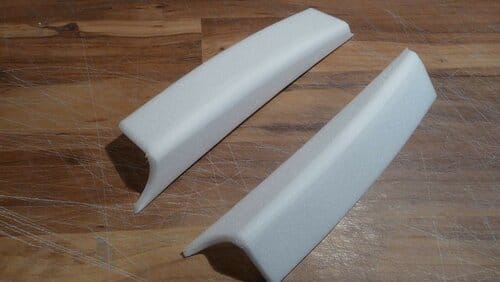

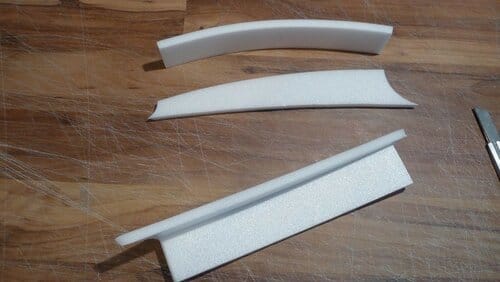

    Вырезаем заготовки для хвостовых воздухозаборников. В принципе эти детали носят бутафорный характер и х можно не делать. Но с другой стороны эти детали украшают внешний вид модели, делают вид модели близкой к оригиналу.

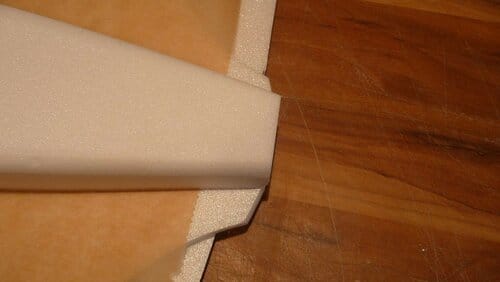

    Перед тем, как начать изгибать детали, обтягиваем их прозрачным скотчем, что бы они не сломались и не потрескались.

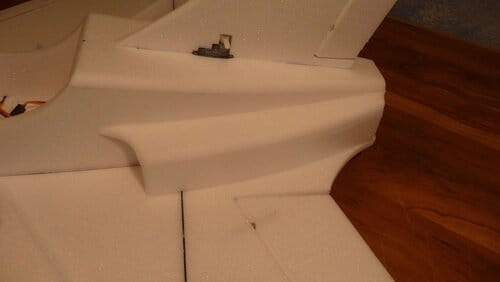

    Монтируем воздухозаборники на фюзеляж

    Получается очень красивая модель.

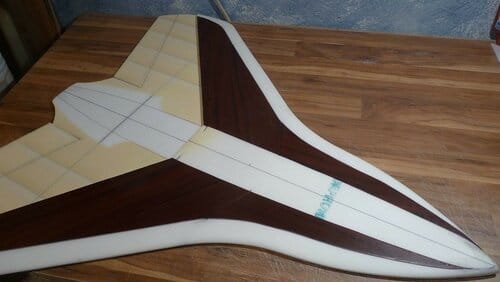

    Теперь можно начинать обтяжку модели цветным скотчем. Автор предлагает свою цветовую гамму. Вы можете раскрасить свою модель исходя из своих возможностей и вашего вкуса.

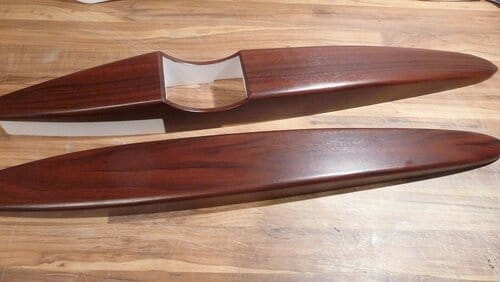

    Верхнюю часть фюзеляжа, автор обтянул плёнкой под красное дерево.

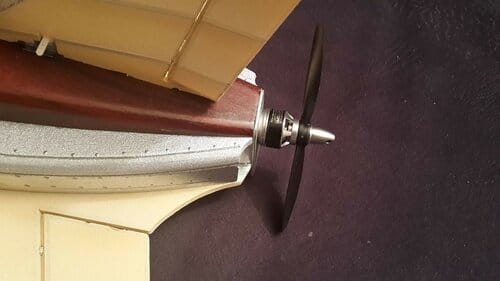

    В хвостовой части фюзеляжа вклеивается кусочек фанеры , толщиной 3 мм. и устанавливается мотор.

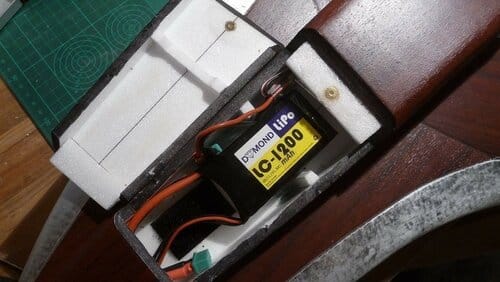

    Делается лючок для установки электроники.

    Остекление кабины можно сделать из кусочка пластиковой бутылки. Фигурку пилота можно вырезать из пенопласта и раскрасить , а можно подобрать готовую фигурку из детских игрушек.

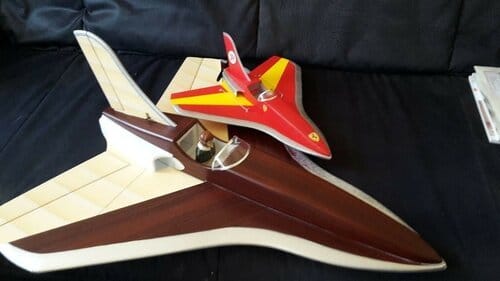

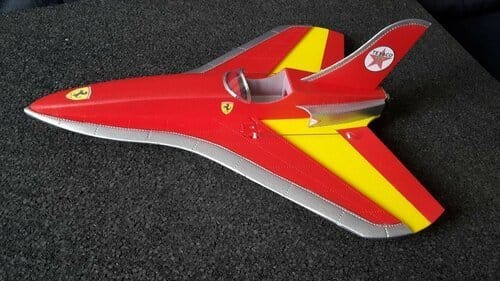

    Автор показывает две модели разного размера и окраски.

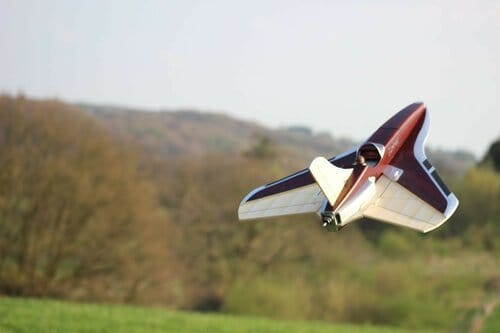

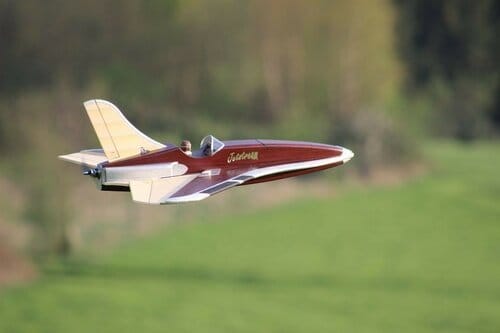

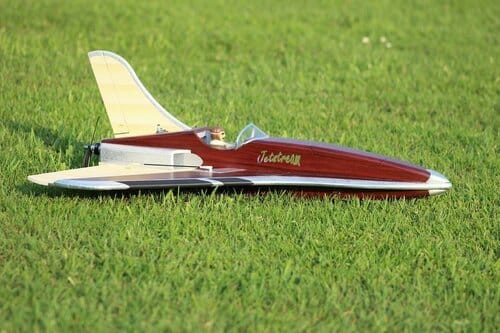

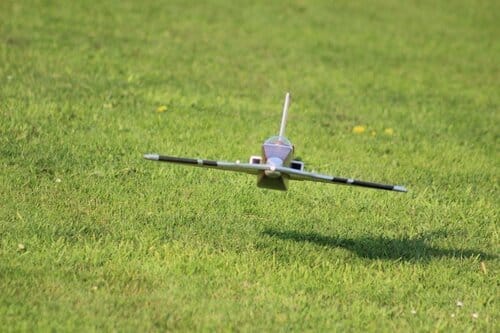

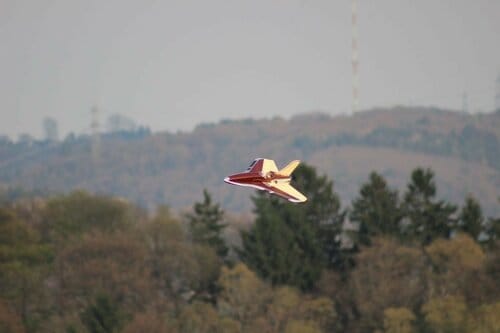

    Вот так выглядят модели автора на земле и в воздухе.








    А это видео полёта этой модели.

    Дорогие друзья, я постарался подробно описать вам процесс изготовления этой, совсем простой, модели. Надеюсь вам всё понятно из моих объяснений.

    Желаю удачной постройки и успешных полётов.
    До скорого свидания. Ваш Валериан Самоделкин.
