    Устройство для мониторинга уровня CO2


    Как следует из названия, данное устройство представляет собой датчик газа CO2, который подключается к USB-порту для отслеживания загрязнения внутри и снаружи помещений.

    Уровень CO2 отображается в реальном времени. С помощью приложения, можно делать захвата изображения графика.

    Инструменты и материалы:
    -Датчик CO2 MH-Z19B;
    -Микроконтроллер Arduino Nano;
    -Дисплей TM1637;
    -Соединительные провода;
    -3D-принтер;
    -Фанера;
    -Кусачки;


    Частично детали корпуса напечатаны на 3D-принтере, частично (лицевая панель) вырезаны из фанеры на лазерном станке ЧПУ.




    Файлы для печати и резки корпуса можно скачать ниже.
    FacadeBois.pdf
    FacadeBois.svg
    BoitierFaceBois.stl
    BoitierFond.stl
    BoitierFace.stl

    Шаг первый: печать и резка деталей
    Собирается корпус просто.



    Шаг второй: монтаж электроники
    Дальше монтирует электронику и устанавливает в корпус.







    Для питания датчика и дисплея от 5В Ардуино мастер делает Y-кабель.






    Подключает все остальные провода.
    Контакт D2 (Arduino)> Контакт PWM (датчик CO2)
    Контакт D4 (Arduino)> Контакт CLK (7-сегментный дисплей)
    Контакт D5 (Arduino)> Контакт DIO (7-сегментный дисплей)
    Контакт 5v (Arduino)> Контакт V + (датчик CO2), Контакт Vcc (7-сегментный дисплей)
    Контакт GND (Arduino)> Контакт V- (датчик CO2), Контакт Gnd (7-сегментный дисплей)





    После монтажа собирает корпус.



    Шаг третий: код
    Теперь нужно подключить устройство к компьютеру и загрузить код. Код можно скачать ниже.
    AfficheurCO2.ino

    Устройство для мониторинга уровня CO2

    Все готово. После загрузки кода устройство, если все сделано правильно, устройство должно работать.

    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

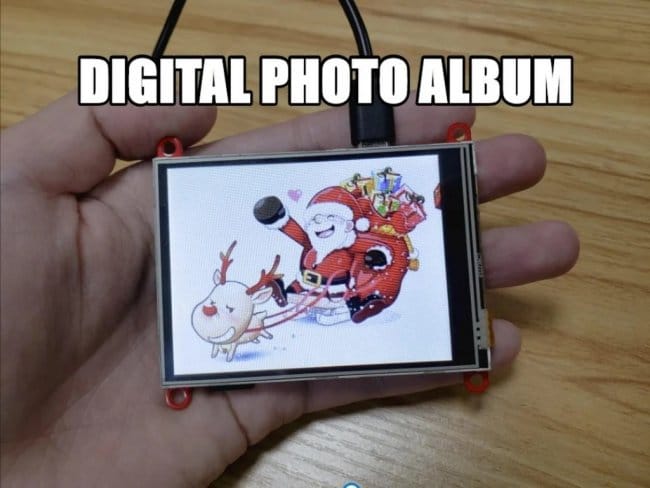

    Цифровая фоторамка с сенсорным управлением
