    Гигантская механическая рука из дерева



    Посетители сайта уже знакомы с работами данного мастера. Это и Деревянные башмаки-ролики из паллетов, и Как сделать 1000 карандашей из старых поддонов, и Огромный молоток из дерева и многие другие.

    Сегодня он представляет на наш обзор свое очередное творение - огромные деревянные руки. Но самое интересное, что эти руки "рабочие", т.е. пальцы на этих руках сгибаются в суставах. Конечно захватить такой рукой какой-либо предмет проблематично, но мастер и не ставил перед собой такой задачи. Хотя в названии он и говорит, о идеи создания таки рук для соблюдения социальной дистанции во время эпидемии, но мастер большой шутник и таки гигантских проектов у него было уже несколько и до эпидемии.

    Инструменты и материалы:
    -Фрезерный станок ЧПУ;
    -Фрезы по дереву;
    -Гравер;
    -УШМ;
    -Реноватор;
    -Эпоксидная смола;
    -Морской лак;
    -Доска Липа;
    -Барабанный шлифовальный станок;
    -Строгальный станок;
    -Медная трубка;
    -Шнур;
    -Струбцины;
    -Ленточнопильный станок;
    -Циркулярный станок;
    -Карандаш;
    -Орбитальная шлифовальная машина;
    -Молоток;
    -Стамески;

    Шаг первый: подготовка материала
    Для своего изделия мастер выбрал липовую доску. Он выбрал липу специально из-за ее небольшого веса, а также из-за того, что волокна очень ровные и прямые, что облегчает резку. Каждую из этих досок строгают и затем шлифуют барабанной шлифовальной машиной до толщины ровно в дюйм.



    Шаг второй: резка деталей
    Дальше мастер спроектировал и вырезал один палец. Каждый палец состоит из трех суставов, а каждый сустав из трех деталей. Проверил и подогнал каждый сустав. Затем спроектировал и вырезал остальные пальцы.




    Шаг третий: сборка пальцев
    Шлифует каждую деталь.


    В паз каждого сустава приклеивает медную трубку. Закрепляет эластичный шнур (потянув за него будет двигаться сустав). Собирает пальцы.



    После сборки пальцев шлифует их, очищает от клея.
    Гигантская механическая рука из дерева



    Шаг четвертый: ладонь
    Для изготовления ладони мастер склеивает доску в блок затем вырезает нужную форму.





    Каждый палец крепится на отдельной детали ладони, а затем ладонь будет склеиваться.

    Так же изготавливает вторую ладонь.

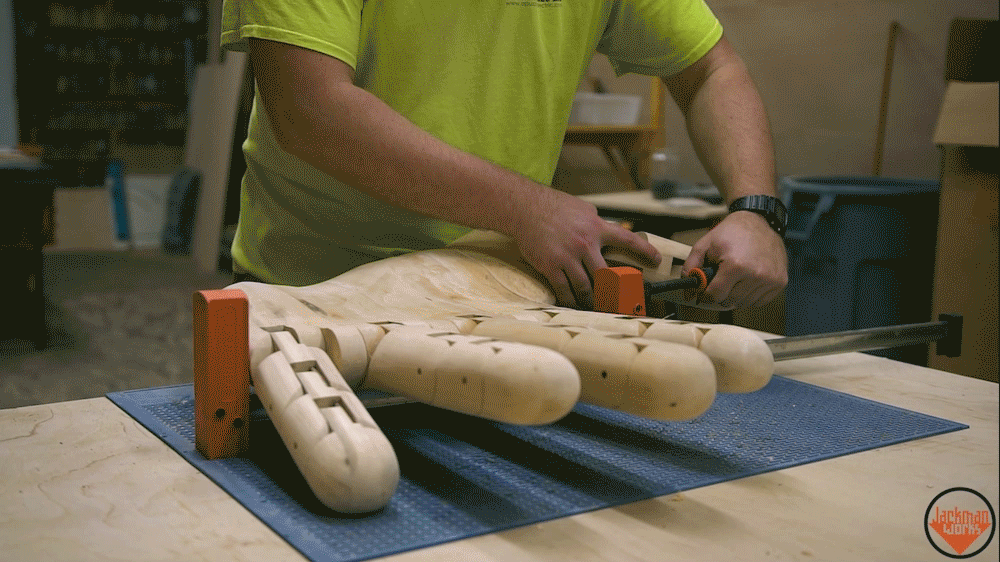

    Шаг пятый: сборка.
    Для облегчения веса вырезает внутри пальцев полости.




    Собирает руки. Для крепления суставов он использует деревянные шканты.





    Шаг шестой: предплечье
    Вырезает на ладони паз для установки предплечья.


    Вырезает и закрепляет предплечье. Мастер делает его внутреннюю часть формой дуги. Такая форма удобно будет прилегать к руке человека.

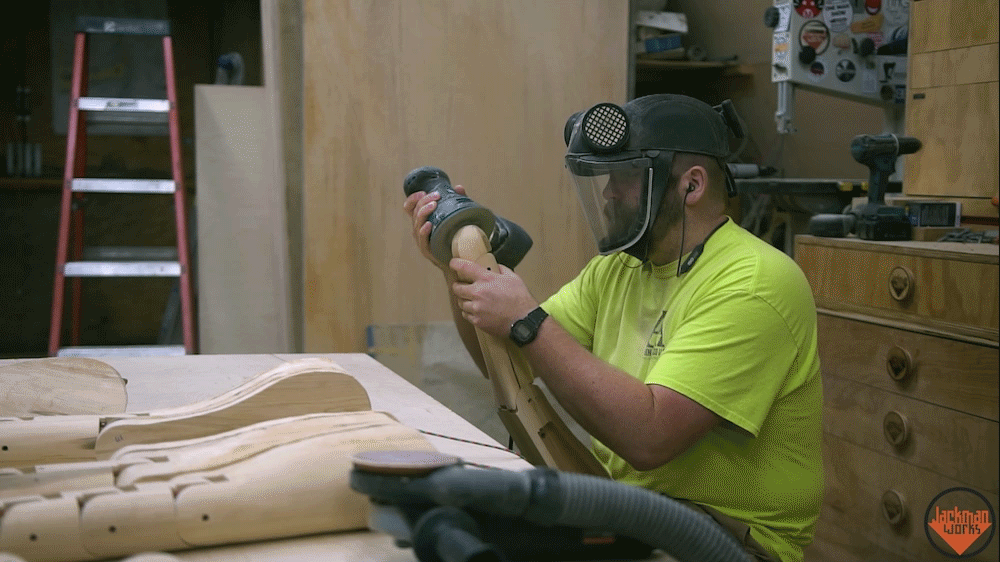

    Шаг седьмой: окончательная шлифовка и отделка
    Дальше мастер шлифует ладонь и вырезает на ней рисунок.


    Покрывает изделие яхтным лаком.


    Все готово.




    А это примеры использования руки.



    А в этом видео можно посмотреть весь процесс изготовления таки огромных рук.

    Источник (Source)
