    Приспособление для колки дров «Автоматический топор»

    Приспособление для колки дров «Автоматический топор»

    Приветствую всех умельцев, хозяйственных людей и просто посетителей данного увлекательного сервиса.
    Сегодня речь пойдёт об удобном приспособлении в хозяйстве для людей ,любящих, проводить время возле мангала, костра или имеющих камины, печи и т.д. и т.п., а именно о приспособлении для колки мелких дров и щепы.

    Инструмент и материалы, которые нам понадобятся в сегодняшней самоделке:
    - болгарка;
    - дрель;
    - сварочный аппарат;
    - метчик;
    - листовое железо (5мм, 8мм, 10мм);
    - швеллер;
    - электродвигатель с редуктором;
    - подшипники.

    Возьмём подготовленную пластину из листового металла 5мм



    Произведём разметку в виде ступенчатого зуба



    С помощью болгарки, соответствуя нашей разметке, отрежем лишний метал



    Должна получиться вот такая деталь



    Отшлифуем получившеюся деталь и изготовим вторую (копию первой)





    Подготовим основу изделия, для этого подойдёт швеллер



    Отрежем часть, необходимого нам размера



    Также наведём лоск



    Сделаем крепление для электродвигателя устройства

    Нужна точная разметка, пользуемся штангенциркулем



    Керним под нужные нам отверстия



    Сверлим крепёжные отверстия




    Центральное отверстие большего диаметра, для прохождения вала двигателя, будем использовать коронку




    Используем смазку, так как коронка сильно греется



    Следующим действием будет, изготовление движущихся деталей

    Делаем детали из листового металла 8 и 10 мм



    Все элементы должны быть ровными и с соосными отверстиями, поэтому используем точный инструмент






    Болгаркой нарезаем размеченные детали



    Керним под отверстия



    Вот такие три пластины для движущегося механизма должны получиться



    Размеры отверстий для подшипников и резьбовых соединений



    Сначала все отверстия сверлим более тонким сверлом







    Заменим сверло на нужного нам диаметра для резьбового соединения



    Увеличиваем отверстие до необходимого нам размера




    Зажимаем заготовку в тисы




    Не забываем пользоваться смазкой и нарезаем резьбу






    Отверстия под подшипники сделаем коронкой



    Обязательно используем смазку, в противном случае, коронка сгорит, так как металл приличной толщины





    На электродвигателе произведём замеры вала





    Нам необходимо изготовить втулку

    В данном случае заготовкой будет служить обычный и внушительный кусок металла




    Прикинем как мы его будем кромсать



    Приступим к распилу



    Такой громосткий кусок металла нам не нужен, поэтому отделим часть, оставив заготовку для удобной работы



    После долгих манипуляций








    Получим вот такой металлический кубик, который по прежнему является заготовкой для нужного элемента конструкции



    Продолжим

    Просверлим в получившейся заготовке направляющее отверстие небольшого диаметра



    Затем поставим сверло по диаметру вала электродвигателя и увеличим отверстие до подходящего




    Проверяем




    Далее подберём болт точно совпадающий с отверстием (без люфта) и затянем гайкой



    Закрепим заготовку в сверлильный станок,а внизу используем болгарку



    Обрабатываем деталь по заранее отмеченной черте на толщину шатуна




    Все совершённые действия можно сделать с помощью токарного станка, но далеко ни у каждого он имеется в наличии, поэтому вот такой вот ЛайфХак!!! Вам на заметку...

    Делаем отверстие под фиксирующий болт



    Нарезаем резьбу для фиксирующего болта



    Примеряем




    В шатуне необходимо сделать отверстие подходящее по наружному диаметру изготовленной втулки



    Примеряем



    В место соединения шатуна и втулки нужно нанести сварочный шов



    Вернёмся к рычагу, в который должны быть установлены подшипники и доработаем его до полнофункциональной детали



    Возьмём длинную гайку, разметим её место и сварим детали между собой, затем пропилим паз и обработаем



    Законченная деталь выглядит так



    Итак весь набор частей механизма готов



    Начнём сборку



    Привариваем к основанию две зубчатые рейки (параллельно друг другу) и кронштейн крепления электродвигателя



    Совмещаем шатун с втулкой, также сварочным швом



    Делаем заточку ножа для колки



    Нож и недостающую деталь свариваем и зашлифовываем для надёжного соединения снимаем фаски



    Крепим электродвигатель



    Устанавливаем и фиксируем шатун на вал



    Ставим между зубчатыми рейками нож





    Вставляем подшипники в рычаг и фиксируем болтом



    Рычаг завершает наш шатунный механизм, крепим на болты между шатуном и ножом для колки




    Берём в руки паяльник, припаиваем новый конденсатор и шнур питания




    Можно запускать и колоть дровишки

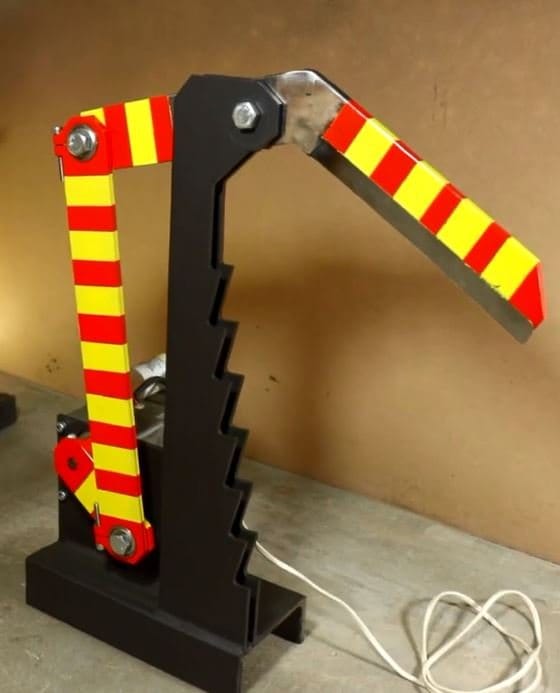

    Поставим точку, приведя нашей конструкции, так сказать - товарный вид
