    Ёлочные игрушки с анимацией


    В этой статье мастер-самодельщик познакомит нас с очень интересной своей работой - анимированной елочной игрушкой.
    Принцип действия устройства основан на иллюзии. Снаружи кольца приклеена адресная светодиодная лента. Кольцо вращается электродвигателем. При вращении загорающиеся в определенном порядке светодиоды создают иллюзию рисунка, надписи, картинки в соответствии с заложенной программой.

    Давайте посмотрим на устройство в работе.
    Ёлочные игрушки с анимацией

    Итак, для изготовления такой анимированной игрушки мастер использовал следующие

    Инструменты и материалы:
    -Токосъемник (контактное кольцо);
    -Адресная светодиодная лента;
    -Моторедуктор передаточное число 10: 1;
    -Датчик Холла; или такой
    -3D принтер;
    -Черная PLA-нить;
    -Комплект резиновых колец;
    -Алюминий (опционально);
    -Провода;
    -Резьбовая вставка M3 и M2;
    -Винты M3 x 6 мм;-Двусторонний скотч;
    -Отвертки;
    -Паяльные принадлежности;

    Шаг первый: дизайн
    Идея этой конструкции состоит в том, чтобы сделать кольцо, а затем приклеить к нему светодиодную ленту. Кольцо крепится к валу токосъемника или контактному кольцу. В свою очередь проводник вращается с помощью моторедуктора.

    В центре этой конструкции находится контактное кольцо. Благодаря ему электрический ток проходит к светодиодной ленте и при этом никаких путающихся проводов.


    Шаг второй: печатная плата
    Для реализации проекта нужна плата. Скачать файлы для ее изготовления можно здесь. Скачать спецификацию для нее можно здесь или здесь.


    Мастер заказывал изготовление платы на специальном ресурсе.

    Шаг третий: 3D-печать
    Так же нужно напечатать корпус для устройства и само кольцо. Файлы для печати можно скачать ниже.
    Hoop.stl
    Hoop_Pulley.stl
    Housing.stl
    Motor_Pulley.stl

    Шаг четвертый: монтаж печатной платы

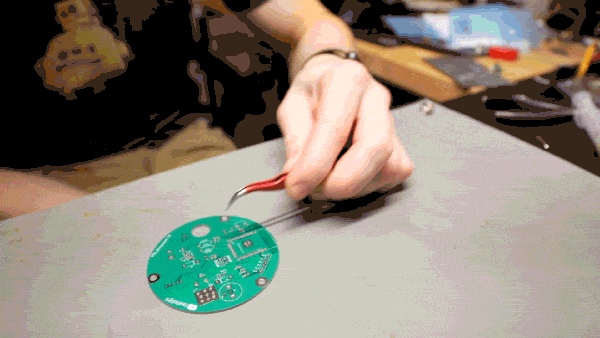

    Дальше нужно произвести монтаж печатной платы. В принципе сейчас на некоторых производствах по изготовлению печатных оказывают услуги и по ее монтажу, но мастер решил произвести сборку самостоятельно.


    Шаг пятый: сборка
    Закрепляет кольцо на валу токосъемника. Приклеивает светодиодную ленту. Лента приклеивается к тонкой стороне кольца, до середины. Противоположный утолщенный край необходим для балансировки.

    Отрезает два из шести проводов. Остальные припаивает к контактным площадкам светодиодной ленты.
    На неподвижной части токосъемника обжал коннектор JST. Можно просто припаять их прямо к проводу. Подключать нужно следующим образом: 5V -> Data -> CLK -> GND.


    Устанавливает резьбовые вставки. Устанавливает на двигатель датчик Холла. Устанавливает моторедуктор в корпус. Устанавливает в корпус токоприемник, плату и крышку.





    Шаг шестой: код
    У мастера есть несколько прошивок, одна из них просто отображает разные изображения по вашему выбору. С помощью другой можно подключить ESP32 к своей сети и удаленно управлять устройством указывая какое изображение транслировать.
    pov_ornament_Webserver.ino
    image.h
    pov_ornament_default.ino
    Также можно создавать свои изображения. Прошивка устройства настроена на отображение изображений 60x17 (один из светодиодов находится наверху и не крутится, поэтому на самом деле это 60x16). Чтобы сделать RGB-матрицу изображения, нужно сначала создать изображение 60x17. Затем с помощью скрипта Python, преобразовать его в читаемое в коде Arduino. После создания анимации нужно скопировать и вставить матрицу в код и дать ей уникальное имя.


    Все готово, а подробно об изготовлении этого устройства можно посмотреть на видео.
