    Простой датчик вибрации




    Продолжаем знакомится с работами автора NEW PEW и сегодня рассмотрим изготовления простого датчика вибрации.
    Такой вибродатчик можно использовать для различных проектов, а его монтаж не вызовет проблем даже у слабо разбирающихся в электронике.

    Инструменты и материалы:

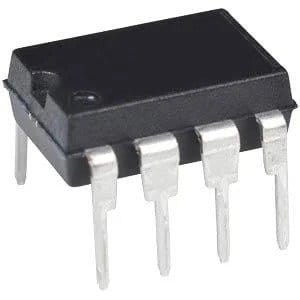

    -Микросхема NE555;
    -Тактильный переключатель;
    -Светодиод;
    -Резистор 330 Ом;
    -Аккумулятор 9В;
    -Зажим аккумулятора 9 В;
    -Пружина;
    -Железный шарик;
    -Паяльные принадлежности;
    -Пинцет;
    -Третья рука;
    -Медная проволока;
    -Круглогубцы;

    Простой датчик вибрации

    Шаг первый: схема
    Этот датчик состоит из пружины, на которой установлен железный шарик. При вибрации шарик откланяется и ударяется о кольцо, расположенное вокруг шара. Кольцо и шар это два контакта, при их замыкании происходит срабатывание датчика.

    Время контакта этого датчика очень короткое. Поэтому сложно подключить к нему лампу или сигнализацию, которая будет предупреждать о перемещении датчика (время оповещения будет очень короткое). Эта проблема решается путем подключения простой схемы с таймером IC555. «Датчик вибрации» включает цепь триггера, заставляя выходной сигнал повышаться и светодиод загорается. Кнопка сбрасывает цепь триггера, вызывая падение выходного сигнала и выключение светодиода.
    Мастер приводит схему устройства и схему таймера.



    Шаг второй: подключение светодиода
    Для защиты светодиода используется резистора. Припаяйте резистор 330 Ом к контакту 3 микросхемы 555. Затем припаяйте светодиод между контактами 3 и 1. Анод (+) светодиода припаиваем к ножке 3, катод (-) к ножке 1.








    Шаг третий: кнопка сброса
    Для сброса схемы триггера в таймере 555 тактильный переключатель устанавливается между контактами 5 и 6. При нажатии этого переключателя на пороговое соединение подается управляющее напряжение, вызывая сброс внутренней схемы триггера.




    Шаг четвертый: шарик
    Теперь нужно установить пружину и шарик. Припаиваем шарик к одному концу пружины. Припаиваем второй конец пружины к ножке 2 таймера. Пружину нужно установить, как можно ровно






    Шаг пятый: кольцо
    Для кольца нужен кусок медной проволоки. На одном его конце сгибаем кольцо. Второй конец припаиваем к ножке 1 таймера. Кольцо должно располагаться вокруг шарика.








    Шаг шестой: питание
    Последний шаг - это подключить минус батареи к ножке 1, а плюс к ножке 8 таймера.




    Все готово. Теперь можно просто встряхнуть устройство и проверить его работу.




    Весь процесс монтажа сборки такого датчика можно посмотреть на видео.
