    Управление блоком выключателей и розеток с помощью смартфона


    В этой статье мастер расскажет нам, как можно с помощью смартфона управлять блоком розеток и переключателей. Конечно в качестве нагрузки не обязательно использовать розетки или выключатели, вы можете подключить любые другие устройства светильник, электрочайник или даже насос, правда для подключения большой нагрузки лучше добавить в цепь болеем мощное реле, но это уже другой вопрос.

    Инструменты и материалы:
    -Ардуино Нано;
    -Модуль Bluetooth (HC-05);
    -8-канальный релейный модуль;
    -Понижающий преобразователь постоянного тока LM 2596;
    -Красный светодиод (5 мм);
    -Резистор 470 Ом;
    -Коннекторы;
    -2-контактный разъем;
    -Соединительные провода;
    -Однослойная печатная плата с медным покрытием;
    -Источник питания 12В 1А;
    -Блок выключателей и розеток;
    -Дрель;
    -Ножовка;
    -Хлорид железа;
    -Контейнер;
    -Лазерный принтер;
    -Утюг;
    -Журнал;
    -Отвертка;
    -Паяльные принадлежности;

    Шаг первый: схема
    Для изготовления схемы и печатной платы мастер использовал программное обеспечение Easy EDA. Ниже можно скачать файл и затем распечатать на глянцевой бумаге.
    PCB Layout Home Automation.pdf



    Шаг второй: изготовление платы
    Дальше нужно изготовить печатную плату.
    Распечатываем ранее приведенный файл. Отрезаем по размерам схемы часть платы. Аккуратно зачищаем верхнюю часть медного покрытия. Накладываем эскиз на плату тонером вниз. Утюгом прогреваем бумагу в течении 5-10 минут. Затем помещаем плату в емкость с водой минут на 10. Вытаскиваем плату и аккуратно снимаем слой бумаги, тонер должен остаться на медном покрытии. Помещаем плату в раствор хлорного железа. Раствор "съест" медь на открытых участках. Затем промываем плату и удаляем тонер. Сверлим отверстия. Производим монтаж платы.










    Шаг третий: установка и настройка приложения BLYNK

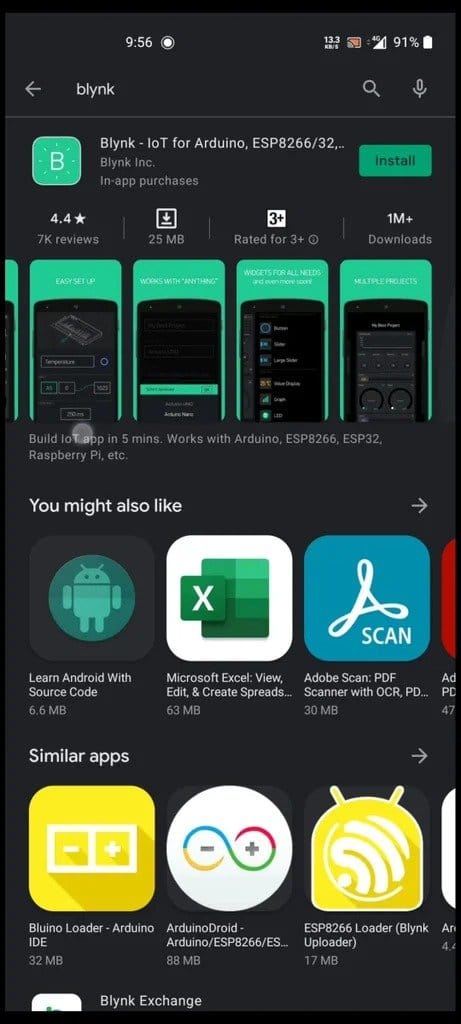

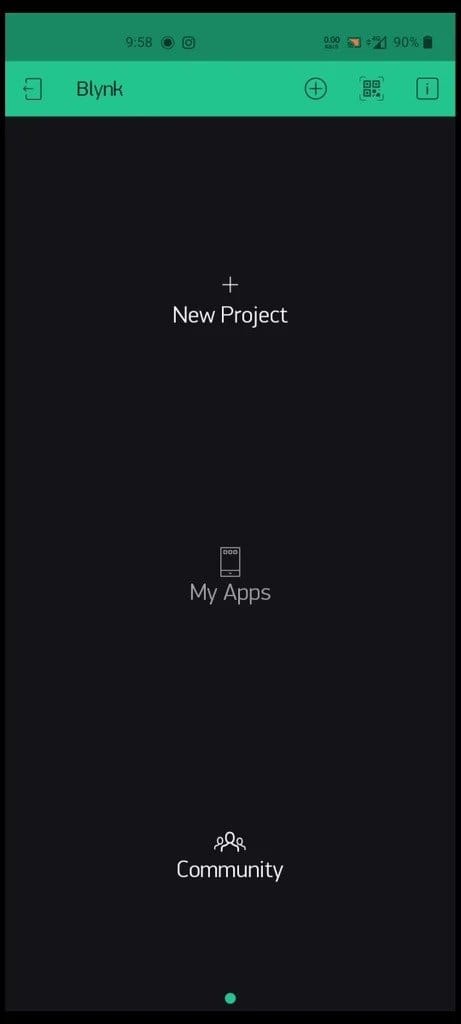

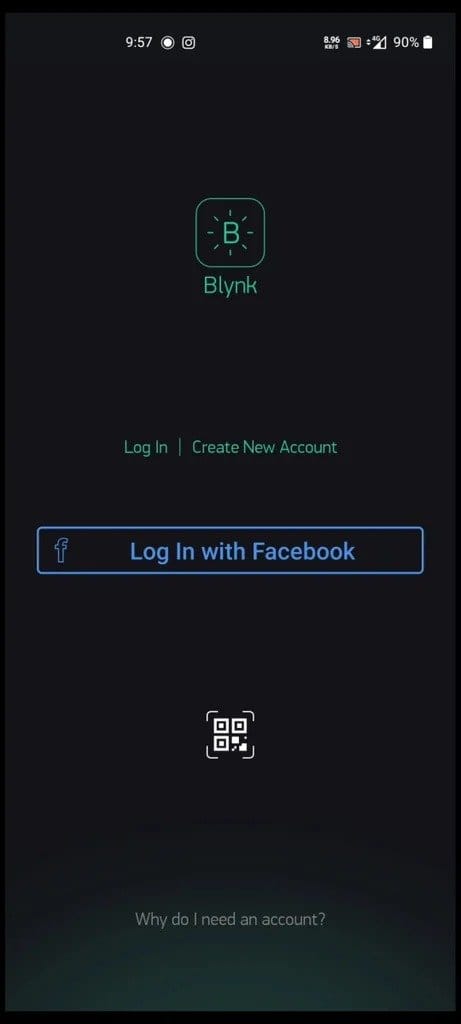

    Установите приложение Blynk из магазина Google Play на смартфон. Создайте учетную запись на Blynk. Создайте новый проект. На электронную почту, указанную при регистрации, вы получите Tocken.

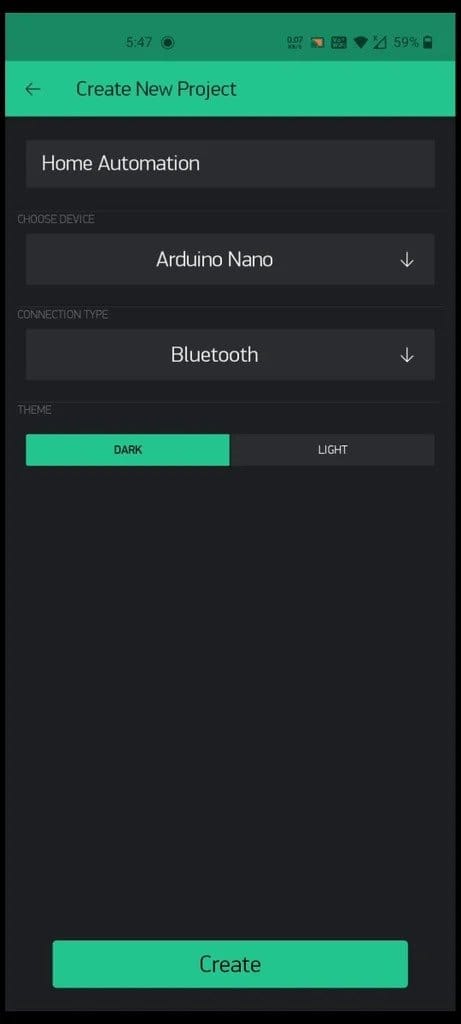

    Дайте название проекту. Выберите устройство и тип подключения и нажмите кнопку «Создать».

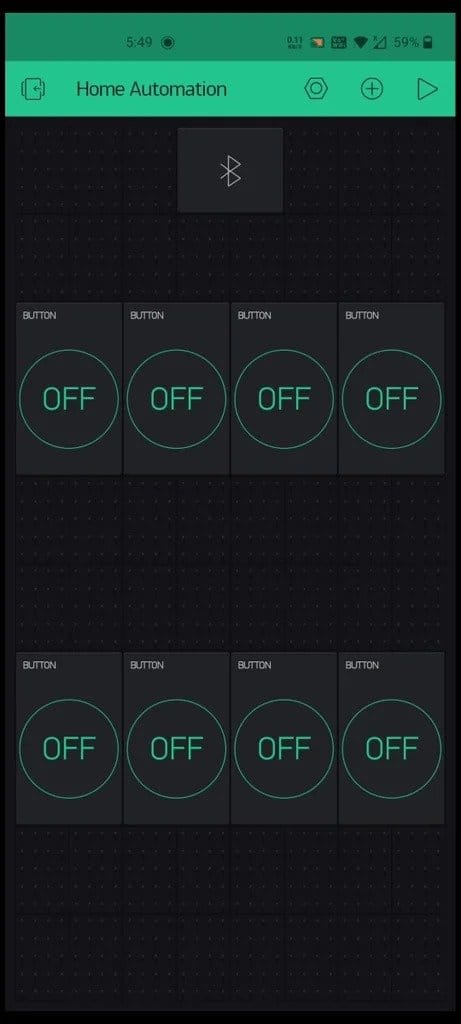

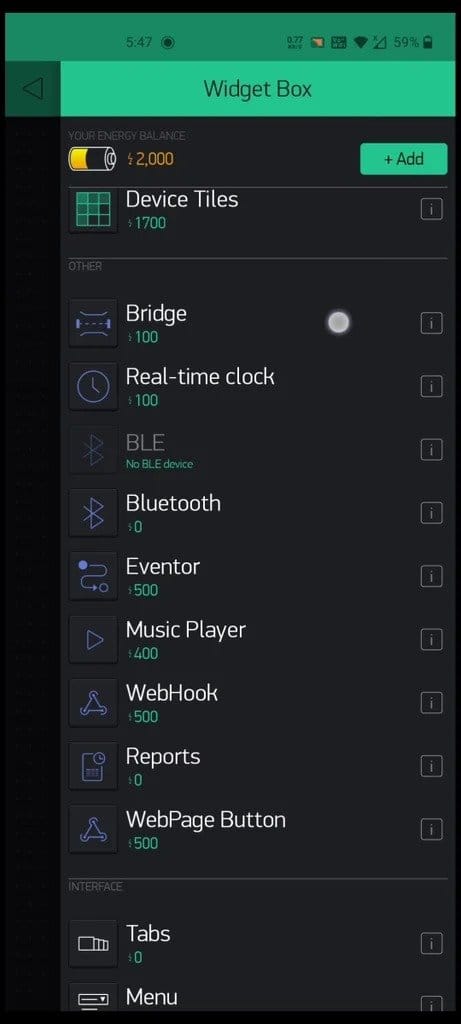

    Выберите Bluetooth, затем добавьте 8 кнопок. Дайте имя кнопкам. Установите флажки.
    Управление блоком выключателей и розеток с помощью смартфона








    Шаг четвертый: программирование Ардуино
    Добавьте библиотеку Blynk в Arduino IDE
    Перейдите Sketch-Include Library-Manage libraries-Type Blynk-
    Скопируйте следующий код и загрузите его в Arduino Nano (отключите модуль Bluetooth перед загрузкой)


    Шаг пятый: подключение
    Мастер устанавливает устройство в ящик. Подключает розетки и выключатели к релейному модулю. Подключает модуль к Ардуино. Настраивает понижающий модуль на 5В и подключает его к Ардуино. К модулю подключает блок питания.







    Для использования устройства нужно открыть приложение Blynk. Включить Bluetooth. Нажать кнопку Bluetooth и выбрать hc-05.
    Теперь можно управлять 8 ранее подключенными розетками и переключателями через смартфон. Конечно смысл не в управлении розетками, к ним можно подключить светильники, какие-то приборы.

    Источник (Source)
