    Сокет для подключения ESP8266 к макетной плате без пайки



    Основная цель этого проекта заключалась в том, чтобы иметь возможность программировать модуль ESP-12 с помощью NodeMCU и делать это без какой-либо пайки.

    Основные требования:
    100% совместимость с макетными платами
    Пайка не требуется
    Snap Fit (защелкивающаяся посадка) и надежное удержание ESP8266
    Простота сборки и изготовления

    Инструменты и материалы:
    -3D-принтер;
    -Канцелярские скрепки;
    -Плоскогубцы;



    Шаг первый: 3D-печать

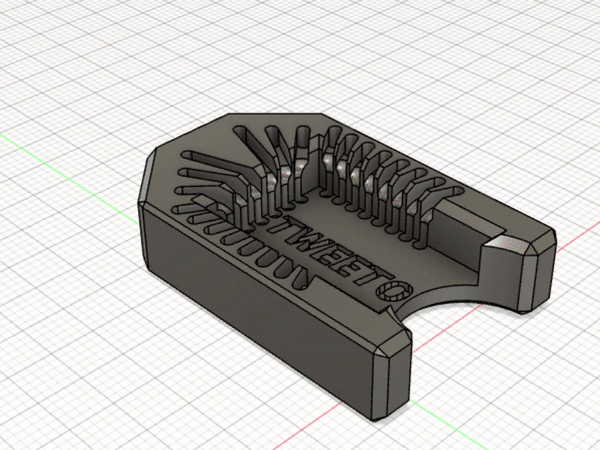

    Деталь была разработана с помощью Autodesk Fusion 360 Personal.
    Сокет для  подключения  ESP8266  к макетной плате без пайки

    Время печати заняло около 2 часов.

    Настройки для печати следующие:
    20% заполнение
    Высота слоя 0,2 мм
    Без поддержки


    Файл для печати можно скачать ниже.
    ESP8266 Socket.stl

    Шаг второй: установка контактов
    В качестве контактов использовались канцелярские скрепки. Нужно было сделать так, чтобы контакты оставались на месте при использовании, при установке и извлечении ESP8266 и при подключении сокета к макетной плате. Кроме того, он не хотел использовать клей или другие 3D-детали (корпус и кронштейны), чтобы зафиксировать контакты.

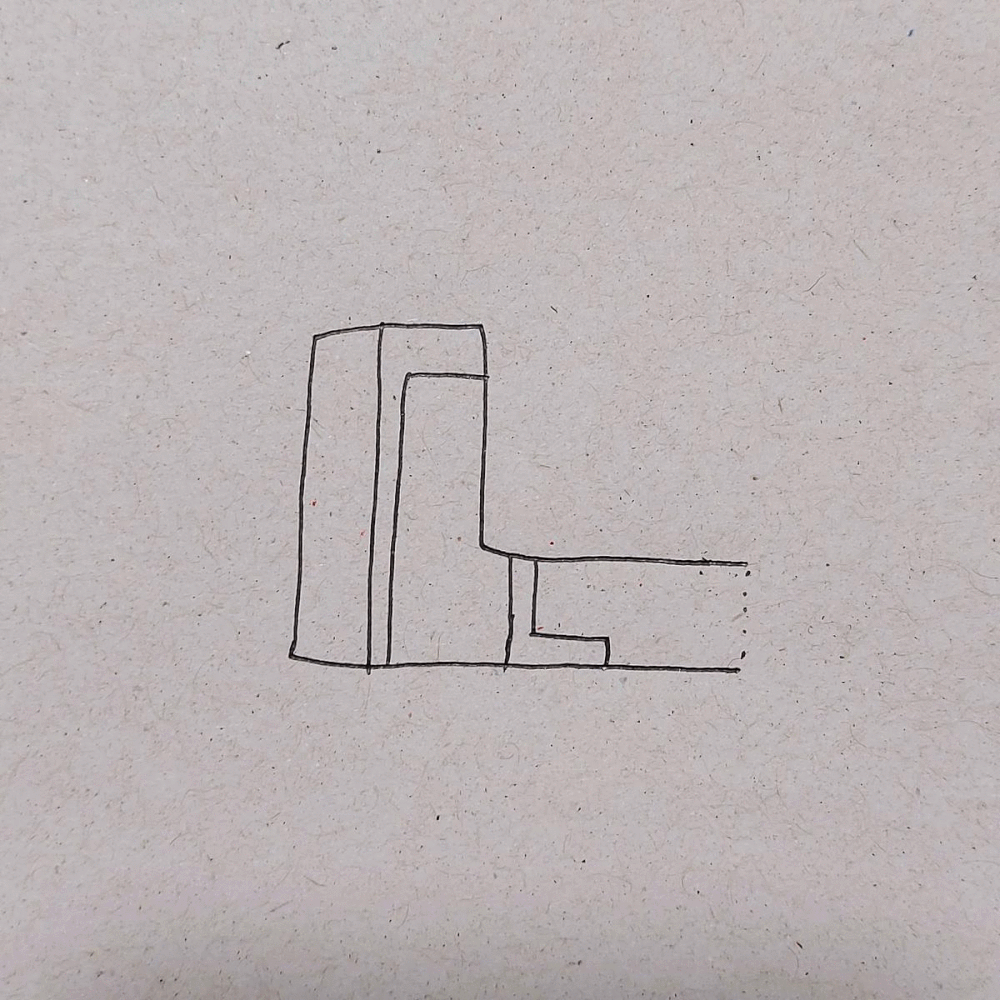

    После нескольких попыток было найдено решение - крошечная канавка внизу для фиксации штифта вместе с верхней перемычкой. Эта конструкция удерживает штифт на месте, противодействуя движению вверх / вниз при использовании с макетными платами и установкой ESP.

    Сборка довольно проста и понятна. Сначала нужно разогнуть скрепку и установить в паз согласно фотографиям и видео. Дальше нужно проделать эту операцию для каждого паза. Выступающие штифты нужно обрезать примерно до 10 мм.










    Шаг третий: тестирование
    Подключите ESP8266 к розетке и с помощью мультиметра прозвоните каждый контакт.
    При подключении сокета к макетной плате, прилагайте усилие равномерно и обязательно нажимайте на контакты для дополнительной устойчивости и предотвращения их прогиба.





    Узнать о способа программирования ESP можно здесь.

    По словам мастера, все получилось, как и планировалось. Единственный недостаток - слишком плотная посадка ESP. Нужно вместо скрепки, имеющую диаметр 0,8 мм, использовать медную проволоку 0,6 мм.

    Источник (Source)
