    Приспособление для дыхания под водой


    Друзья, кто из вас не зачитывался приключенческими рассказами о затонувших кораблях, о россыпях золотых монет на дне и горы несметных сокровищ под толщей воды?
    Приспособление для дыхания под водой

    Да, наверное, нет таких. А что вам мешает сейчас организовать подводный поиск? На суше конечно тоже много кладов и их находят счастливчики, но конкуренция очень большая, да и вряд ли в наше время кто-то будет закапывать добро. Другое дело подводный поиск. Миллионы людей отдыхают по берегам водоемов и каждый сезон, из года в год, они пополняют сокровищницу подводного царства.
    Три года назад в Кирове, Калужской области, спускали водохранилище. Сколько там я видел «камрадов», потом узнал, что местное население скупило все металлоискатели не только в городе, но и близь лежащих городах. Проутюжили за неделю все дно и не одного обиженного.

    Это я немного отвлекся.

    Так вот, получается самый результативный поиск чего-то ценного, это подводный. Одно неудобство, нырять, задерживая дыхание – не лучший вариант. Очень ограничено время, а при неоднократном погружении и всплытии подымается муть.

    Можно конечно купить акваланг, но стоимость и где его заряжать? Вот и выходит, что для погружения на небольшие глубины подходит «система хука». Как в старину добывали жемчуг, на корабле была помпа, которая приводилась в рабочее состояние качающими движениями в вертикальной плоскости. Поршни, сжимая воздух внутри цилиндров, проталкивают его через клапаны, расположенные внизу цилиндра в шланг подачи воздуха для тех, кто под водой.

    Наше устройство состоит из ресивера, помпы, аккумулятора, шланга и октопуса. Как он собирается.
    Ресивер, он же плот, собирается из водопроводной водосточной трубы ПВХ, от 100 до 200. Можно и на 500, это кому как удобно перевозить. Скрепляются они стык в стык, плюс шурупы, под герметик.





    Давление в ресивере всего одна атмосфера, поэтому все держит. При объеме в 18 л., при выключении компрессора, под водой можно вздохнуть три раза. При погружении плотик двигается за нырнувшим.


    Октопус, китайский, потребовал доработки. Была заменена пружина на более мягкую, при маленьком давлении работала не корректно, подбирал методом тыка. Еще токарь расточил сам клапан-жиклер. Маленькое отверстие не давало сделать полноценный вдох.


    Шланг пищевой, армированный, длина 4-7 метров. Применяется для розлива соков. Он в меру жесткий, не перекручивается и не преломляется. На нем закреплено кольцо, которое крепится к поясу. Оно удерживает шланги. И не надо плот таскать зубами.

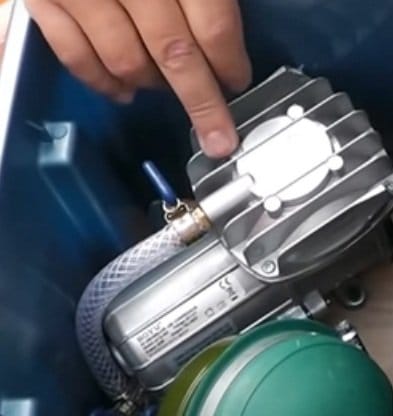

    Пищевой контейнер задает размеры для плотика, а сам выбирается из расчета, что в него устанавливается компрессор и аккумулятор. Плот без дна, контейнер конический и при погружении в воду, жестко садится стенками на трубы ПВХ и центр тяжести ниже уровня воды.


    Фильтр собран из корпуса противогаза, верхний переходник собрал из вантуса. Он нужен для фильтрации мошек и мусора, попавшие в компрессор, заодно отсекает конденсат. Хотя он собирается в ресивере.

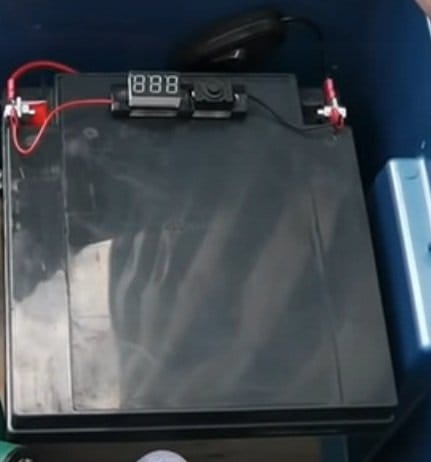

    Аккумулятор выбрал гелиевый, при опрокидывании не вытекает, но нужна специальная зарядка. Вес восемь кг, емкость 36 ампер. Для контроля заряда установлен вольтметр.

    Собранная система зарекомендовала себя с лучшей стороны.

    В ЦЕЛЯХ БЕЗОПАСНОСТИ НУЖНО, ЧТОБЫ КТО-ТО БЫЛ РЯДОМ.

    Погружается плот меньше половины корпуса.










    Скоро зима закончится и как говорится: - кто ищет, тот всегда находит.
    Здоровья вам!
