    Приспособление для фиксации шины и цепи при заточке


    Приспособление для фиксации шины и цепи при заточке


    Владельцам электро или бензопил периодически приходится затачивать цепь. Заточить можно у заточника за небольшую сумму, или сделать это самостоятельно.

    Для самостоятельной заточки в продаже есть специальное приспособление. Приспособление устанавливается на гравер и можно заточить цепь прямо на бензопиле.

    А если у вас 2 или три цепи? Тогда нужно переставлять цепь на шину, установленную на бензопиле.
    Мастер решил сделать приспособление, которое позволяет затачивать цепи, не устанавливая на бензопилу. Правда для этого вам все равно нужна будет шина, но можно использовать любую даже пришедшую в негодность.
    Мастер не описывал все в подробностях, но по фотографиям и так все понятно.

    Для сборки такого устройства понадобятся следующие материалы:
    Для этого проекта вам нужно
    1) Доска 800мм х 70мм х 40мм

    2) Запасная шина для бензопилы
    3) Винты, гайки, шайбы
    4) 2 маленьких подшипника для зубчатой передачи бензопилы
    5) Несколько деталей напечатанных на 3D-принтере
    Файлы для печати деталей можно скачать здесь. При сборке нужно учитывать размеры цепи и шины конкретно пилы пользователя. Хотя на мой взгляд там все более-менее универсальное.

    Как видно из фотографий, на деревянном бруске закрепляется шина. С другой стороны, крепится пластиковая деталь на которой крепится второй конец цепи. Сборку смотрим на фотографиях.










    По сути это натяжитель.

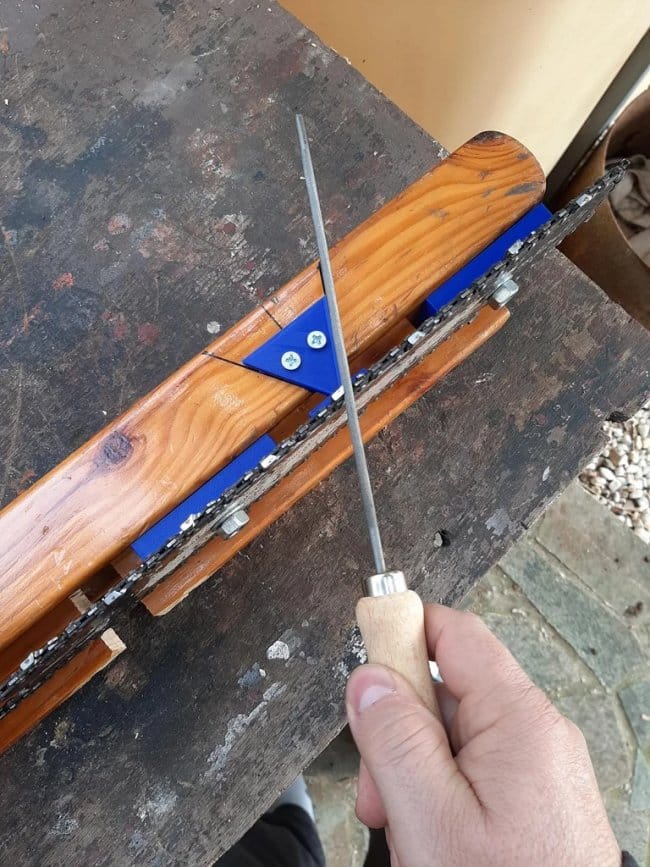

    Для правильного угла заточки он установил направляющую.

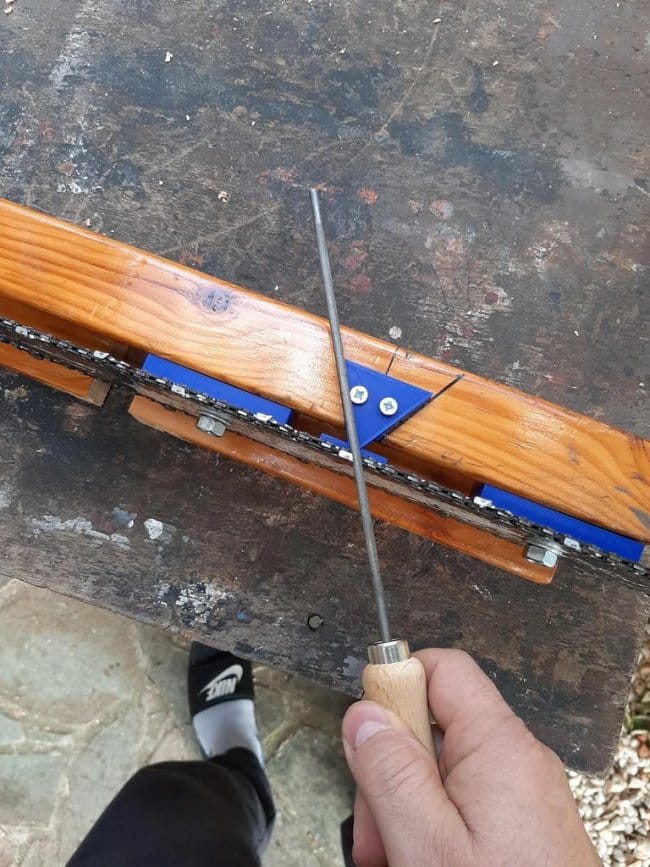

    Кроме насадки можно также использовать напильник.
    [center]
    [/center

    Источник (Source)
