    Лампа подсветки из светодиодов

    Приветствую, радиолюбители-самоделкины!



    Производители современных светодиодных ламп заявляют об их достаточно долгом сроке службы - часто гарантия имеет действие в течение 3-5 лет, и если лампа вдруг перестаёт работать в течение этого периода, её без проблем можно поменять на новую. Такой срок времени хоть и достаточно велик, но всё же не бесконечен - рано или поздно светодиодная лампа всё равно выйдет из строя, и поменять её уже не удастся, по этой причине практически у каждого дома рано или поздно оказывается несколько экземпляров нерабочих светодиодных ламп. В последнее время мировые тенденции всё больше и больше идут к повторному использованию ресурсов, в данном случае это можно интерпретировать так - вместо того, чтобы просто выбросить сгоревшую светодиодную лампочку, её вполне реально разобрать и использовать корпус повторно, для создания нового осветительного прибора, пусть уже и не такой мощности, как прежняя лампочка. Само собой, для этого потребуется извлечь из корпуса плату драйвера и сами светодиоды, вместо них собрать свою схему - она не будет содержать какого-либо сложного для сборки драйвера, понадобится лишь минимум электронных компонентов.

    Основными составными частями корпуса будут служить цоколь - он вкручивается в патрон для подключения лампы к сети, и светорассеивающий кожух, который распределит поток света равномерно по все стороны и защитит плату от внешнего воздействия. Ключевым элементом светодиодной лампы являются сами светодиоды - без них от лампы не будет никакого толка. Для сборки потребуется 3-6 достаточно мощных белых светодиода, чем мощнее будут светодиоды, тем большего светового потока можно будет добиться от самодельной лампы. Помимо белых также можно использовать и светодиоды любых других цветов, если есть необходимость создать лампу какого-то определённого цвета. Автор нашёл под рукой ненужный отрезок RGB светодиодной ленты и использует 6 RGB светодиодов - если в одном таком светодиоде зажечь все три канала (R, G, B), то светодиод будет светить обычным белым светом.



    Выше показана схема подключения светодиодов к сети 220В - как видно, здесь используется "бестрансформаторный источник питания", в виде гасящего конденсатора, который ограничивает ток, потребляемой нагрузкой, в данном случае светодиодами. Ток задаётся ёмкостью конденсатора, в данном случае ёмкость 0,47 мкФ обеспечивает примерно 20 мА, что как раз соответствует номинальному току большинства светодиодов. При данном токе большую мощность лампы не получить, однако светодиоды не будут сильно нагреваться даже без радиаторов - лампу в самый раз использовать, например, для подсветки аквариума. При желании можно увеличить ток через светодиоды увеличив ёмкость конденсатора, обратите внимание, что по напряжению он должен быть рассчитан как минимум на 400В. Далее переменное сетевое напряжение выпрямляется диодным мостом, можно взять как готовый, так и собрать самому из диодов, например, 1N4007. Постоянное напряжение всё ещё высокой амплитуды поступает на цепочку стабилитронов Д814В, каждый стабилитрон обеспечивает напряжение стабилизации 12В, таким образом, два последовательно включенных стабилитрона обеспечат напряжение, не превышающее 24В. Можно брать стабилитроны и на другие напряжение, подбирая под количество используемых светодиодов. Каждый светодиод требует примерно 3В, напряжение со стабилитронов должно быть чуть-чуть больше, чем напряжение, требуемое цепочке светодиодов. Резистор 100 Ом, стоящий перед светодиодами, служит для ограничения тока светодиодов, подбирая его сопротивление можно слегка варьировать ток, соответственно и яркость свечения. Конденсатор на 47 мкФ служит для подавления пульсаций, подойдёт с напряжением 50В и выше. Вся схема собирается на небольшой печатной плате, она рассчитана на установку RGB светодиодов, однако файл .lay, выложенный в конце статьи, можно отредактировать под любые посадочные места.



    Плата не предусматривает установку гасящего конденсатора - он имеет достаточно большие габариты и подпаивается просто на проводках, установить можно в любом свободном месте внутри лампы.




    Светодиоды устанавливает на плату с помощью поверхностного монтажа, таким образом, все электронные компоненты располагаются с внутренней части платы, а светодиоды "смотрят" наружу. Данная схема находится под опасным сетевым напряжением, поэтому важно производить пайку качественно - исключить наличие на плате "соплей", а после завершения пайки смыть остатки флюса и хорошо проконтролировать на наличие возможных замыканий. После того, как плата будет смонтирована внутрь корпуса можно производить первое включение - желательно это делать с предохранителем, он сгорит, если вдруг где-то окажется замыкание. Если же лампа включилась, следует оставить её поработать на какое-то продолжительное время, если всё работает как нужно, элементы не нагреваются выше нормы, можно закреплять плату в корпусе и устанавливать кожух.



    Таким образом, получилась весьма надёжная и простая лампочка, сделанная практически из "хлама" - ненужного корпуса от сгоревшей лампы и нескольких радиодеталей, которые можно найти практически в любом неисправном приборе. Данная схема включения светодиодов не имеет какого-либо драйвера, обладает небольшим КПД, потому и малой мощностью - однако иногда как раз требуются маломощные лампы для подсветки. Преимуществом же данной схемы является полное отсутствие вредных для глаз пульсаций, которые иногда приводят к повышенной утомляемости. Удачной сборки!


    skhema_lamp_led-1.rar [21.46 Kb] (скачиваний: 28)

    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

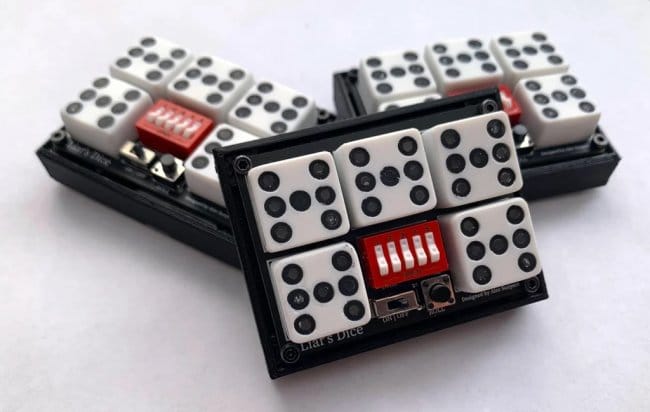

    Электронные игральные кости

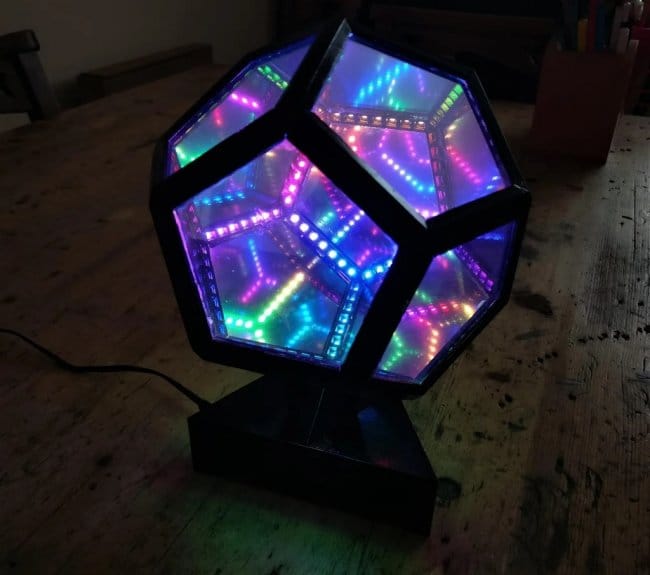

    Настольный додекаэдр бесконечности
