    Комбинированный ленточно-дисковый шлифовальный станок





    В этой статье мастер-самодельщик расскажет нам, как он сделал шлифовальный станок. Станок имеет шлифовальный диск 180 мм и ленту 1500Х50 мм.

    Демонстрация работы станка можно посмотреть на видео.

    Инструменты и материалы:
    -Сверлильный станок;
    -Зажимы;
    -Фрезер;
    -Аккумуляторная дрель;
    -Угловая шлифовальная машина;
    -Сверла Форстнера;
    -Циркулярная пила;
    -Фанера;
    -Молоток;
    -Столярный клей;
    -Подшипники 12x37x12 - 4 шт;
    -Шлифовальная лента 50x1500 мм;
    -Наждачная бумага 180 мм;
    -Металлический стержень 12 мм;
    -Крепеж;
    -Асинхронный двигатель 0,55 кВт 2850 об / мин;
    -Ремень;

    Шаг первый: подготовка материала
    Сначала мастер вырезает и склеивает фанерные заготовки.



    Затем вырезает шесть дисков из фанеры диаметром 182 мм. Склеивает диски по три. На эти диски будет натягиваться шлифовальная лента.


    Вырезает две квадратные заготовки. По центру квадратов сверлит отверстия и устанавливает подшипники.

    Шаг второй: сборка
    Приступает к сборке корпуса.

    Устанавливает нижнее колесо.


    На ось нижнего колеса, с обратной стороны, устанавливает диск, на который будет надет приводной ремень.


    Надевает ремень, включает двигатель и шлифует диск.


    Шаг третий: вернее колесо
    Собирает верхнюю часть. Устанавливает вал на диск. Устанавливает диск в верхней части корпуса. Надевает шлифленту. Натяжение ленты регулируется специальным болтом. Включает мотор и шлифует верхний диск.








    Шаг четвертый: шлифовальный диск
    К нижнему диску приклеивает липучку. На липучку устанавливает диск из наждачной бумаги.


    Шаг пятый: опорная пластина и столик
    Устанавливает опорную пластину.

    Для удобства работы на шлифдиске устанавливает столик.



    На видео ниже можно посмотреть полный процесс изготовления такого шлифовального станка.

    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

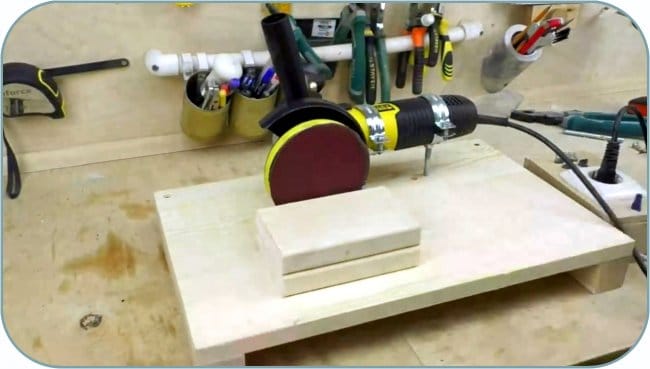

    Как сделать простейший орбитальный шлифовальный станок
