    Качественный микрофон своими руками


    Всех приветствую сегодня мы рассмотрим как можно самостоятельно сделать микрофон для компьютера который достаточно неплохо записывает голос.

    Микрофон для человека который снимает видео это очень важная вещь с плохим звуком видео будет мало кто смотреть, но ценники на более менее хорошие микрофоны кусаются. Поэтому сегодня сделаем его сами. Конструкция устройства довольно не сложная сделать её может каждый.

    Для начала давайте сделаем корпус самого микрофона автор взял обычный тюбик от клея. Из него потребуется достать остатки клея и все наклейки.

    Данный тюбик идеально подходит для будущего микрофона, сзади есть уже отверстие для кабеля и он довольно компактный.

    В наличии у автора было три микрофона если и у вас есть несколько штук то желательно на каждый из них записать звук и послушать. Из трёх микрофонов был выбран только один который лучше всего записывал звук. Микрофон этот без ножек на нем были залужены только медные контакты. Микрофон имеет полярность, если взять мультиметр и один щуп поставить на корпус а другой щуп на контакт то если будет замыкание между корпусом и контактом то это минус если нету замыкания то это плюс. Также полярность можно определить по наличию дорожек на плате если от контакта идут дорожки то это 100% минус.
    Качественный микрофон своими руками

    Но у такого капсюля на выходе очень маленький сигнал, поэтому его потребуется усилить. Есть много разных схем как на транзисторах так и на специализированных микросхемах. Из всех схем была выбрана схема предусилителя на операционном усилителе, схема простая и питается от 6-16В, используется только одна часть операционника.

    Схему можно было сделать навесным монтажом или на макетной плате но был выбран третий и самый надёжный и красивый способ, пайка схемы на печатной плате.

    Конденсаторы на схеме желательно применять пленочные с ними звук будет немного лучше. Но минус таких конденсаторов так это то что у них большие габариты. Также на плате можете заметить подстроечный резистор при помощи него можно регулировать чувствительность. В общем плата получилась довольно компактная скачать которую вы можете в описании под видеороликом.

    Капсуль надо через удлинённые контакты припаять к плате, не забывайте про полярность микрофона.

    Плату и микрофон желательно дополнительно экранировать. Сначала потребуется настроить чувствительность микрофона, затем автор обмотал плату мягким поролоном и поверх этого материала намотал фольгу, нужно чтобы фольга прикасалась к корпусу микрофона - это важно. Для надёжности это всё было закреплено медной проволокой без изоляции.

    Для передачи сигнала на компьютер потребуется специальный акустический кабель в экране. Обычный провод не подойдёт так как он будет ловить помехи и при записи голоса будет ужасный фон.

    Данная плата прекрасно встала на своё место и даже не потребуется её как-то закреплять.

    Схема питается от трёх аккумуляторов 18650 их автор поместил в такую пластиковую коробочку, также там есть кнопка вкл/вкл также есть небольшой индикатор работы. Заряжать аккумуляторы нужно будет не очень часто, дело в том что схема предусилителя потребляет очень маленький ток.

    Тюбик от клея и коробочку с аккумуляторами потребуется как-то скрепить в кучу для этого на 3Д принтере была напечатана специальная нога.

    Весь микрофон был покрашен чёрной краской и выглядеть он начал довольно презентабельно. Качество записи голоса вы можете оценить в видео, а на этом всё всем пока.

    Источник (Source)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
    Подборки: Микрофон Звук 18650

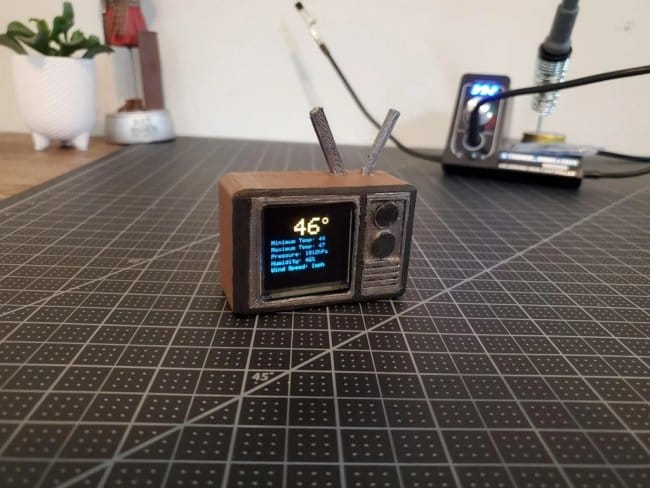

    Метеостанция стилизованная под ТВ

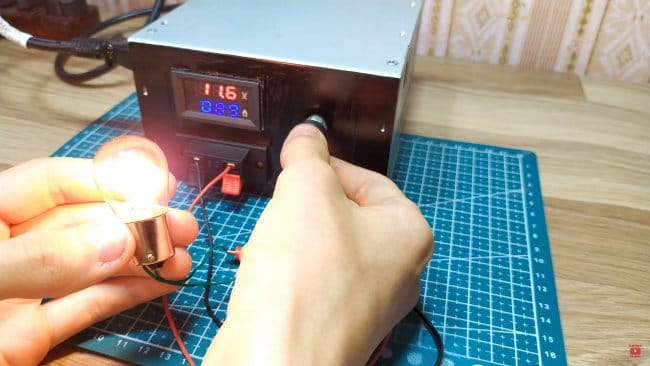

    Регулируемый блок питания на микросхеме LM723
