    Светодиодно-песочные часы своими руками


    Светодиодно-песочные часы своими руками

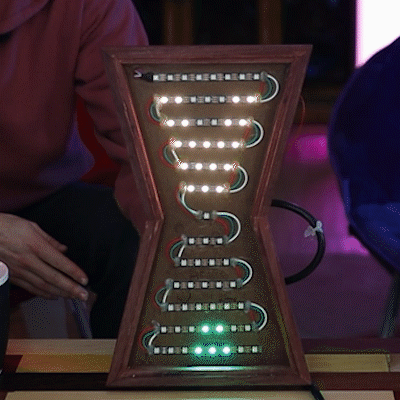

    В этой статье мастер расскажет нам, как он сделал часы со светодиодами в виде песка. Движение «песка» не совсем плавное, но оно похоже на падающий песок и часы реагируют на наклон и изменение ориентации.

    Для изготовления таких часов мастер использует следующие

    Инструменты и материалы:
    -Светодиодная лента ws2812b;
    -Блок питания;
    -Акселерометр MMA8451;
    -Arduino MEGA;
    -Паяльные принадлежности;
    -Деревянная рейка;
    -Зажимы;
    -Столярный клей;
    -Циркулярная пила;
    -Дисковая пила;
    -Фанера;
    -Маркер;

    Шаг первый: рамка и основание
    Чтобы сделать рамку для песочных часов мастер использовал деревянную рамку для фотографии. Мастер обрезал рейки рак под углом и затем склеил. Получившаяся форма напоминает песочные часы.

    Затем укладывает рамку на фанеру, очерчивает и вырезает основание.




    Шаг второй: светодиоды
    Дальше нужно закрепить светодиоды на основании. В самом верхнем ряду получается 8 светодиодов. Каждый последующий ряд уменьшается на 1 светодиод. Всего шесть рядов в каждой половинке основания. Т.е. 8-7-6-5-4-3 светодиода. Между половинами устанавливается еще один центральный светодиод. Светодиодные полосы фиксируются с помощью термоклея. Питание и данные от ленты к ленте последовательное в виде змейки.





    Шаг третий: электромонтаж
    Следующим шагом будет подключение всех деталей. Следуя принципиальной схеме, подключает источник питания 5 В к Arduino и светодиодным лентам. Также подключает акселерометр к контактам sda / scl Arduino. Важно правильно сориентировать акселерометра при установке, чтобы задать начальную точку. Все детали закрепляет с обратной стороны основания.


    Шаг четвертый: окончательная сборка
    Теперь осталось приклеить основание к рамке.



    Все готово.



    Весь процесс изготовления таких светодиодно-песочных часов можно посмотреть на видео.

    Источник (Source)
